Описание
1. Описание продукта

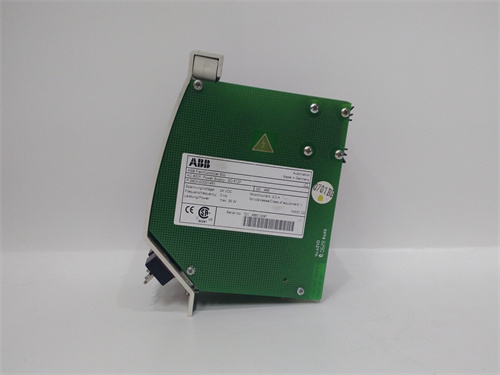

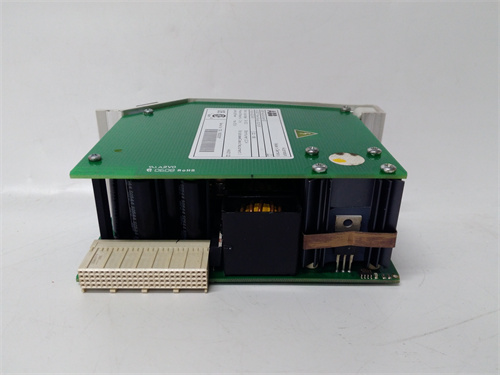

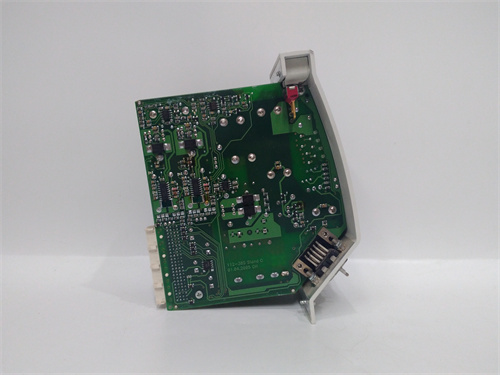

ABB SD802F — это компактный и высоконадежный модуль питания для систем автоматизации ABB AC 800F, предназначенный для стабильного электропитания контроллеров, I/O-модулей и других чувствительных компонентов промышленных комплексов. ABB SD802F преобразует входное переменное напряжение в регулируемое постоянное 24 В DC, обеспечивая защиту от перенапряжений, перегрузок и коротких замыканий, что критически важно для непрерывности работы автоматизированных процессов. В сценариях эксплуатации, таких как химические заводы, пищевые производства и насосные станции, ABB SD802F демонстрирует исключительную устойчивость к электромагнитным помехам и экстремальным температурам, не теряя производительности даже при интенсивной нагрузке. Благодаря совместимости с системами AC 800F и поддержке горячей замены, ABB SD802F легко интегрируется в существующие установки, минимизируя время простоя и повышая общую надежность системы.
2. Технические параметры продукта
- Основные функции: Преобразование AC в DC, стабилизация выходного напряжения, защита от короткого замыкания/перегрузки/перенапряжения, фильтрация помех, диагностика состояния питания
- Электрические характеристики:
- Входное напряжение: 100–240 В AC (50/60 Hz)
- Выходное напряжение: 24 В DC ±1%
- Максимальный выходной ток: 2 А
- Мощность: 48 Вт
- Коэффициент эффективности: до 90%
- Защитные механизмы:
- Автоматическое восстановление после короткого замыкания
- Текущий лимит при перегрузке (150% от номинала)
- Защита от переheating (отключение при превышении температуры)
- Защита от обратной полярности на выходе
- Рабочие условия:
- Температурный диапазон: -25°C до +70°C
- Относительная влажность: 5%–95% без конденсации
- Устойчивость к вибрациям: до 2g (10–2000 Hz) по стандарту IEC 60068-2-6
- Монтаж и размеры:
- Монтаж: на DIN-рейку (35 мм)
- Габаритные размеры: 120×70×110 мм
- Вес: 0.6 кг
- Сертификации: CE, UL 508, CSA C22.2, соответствие стандартам IEC 61010-1, IEC 61204-3
- Совместимость: Полностью совместим с контроллерами ABB AC 800F, модулями I/O AC 800F и системами безопасности ABB, интеграция с сторонними устройствами с питанием 24 В DC
3. Преимущества и особенности
- Высокая стабильность напряжения: ABB SD802F поддерживает точность выходного напряжения ±1%, что предотвращает сбои в работе чувствительных датчиков и контроллеров, особенно важных для процессов с высокими требованиями к точности (например, дозировка химических реагентов).
- Компактность и удобство монтажа: Малые размеры и поддержка монтажа на DIN-рейку позволяют установить ABB SD802F даже в плотно заполненных шкафах управления, не требуя дополнительного пространства.
- Горячая замена: Возможность замены модуля без отключения общей системы питания минимизирует время простоя, что критически важно для непрерывно работающих производственных процессов (например, пищевые линии упаковки).
- Комплексная защита: Встроенные механизмы защиты от коротких замыканий, перегрузок и переheating увеличивают срок службы ABB SD802F и защищают подключенное оборудование от повреждений, снижая расходы на ремонт.
- Энергоэффективность: Коэффициент эффективности до 90% снижает энергопотребление и выделение тепла, уменьшая нагрузку на систему вентиляции шкафов управления и снижая эксплуатационные расходы.
4. Области применения и практические примеры
4.1 Области применения
Широко используется в системах автоматизации ABB AC 800F для питания контроллеров, I/O-модулей, датчиков и исполнительных механизмов в химической, пищевой, фармацевтической промышленности, а также в насосных станциях, системах водоочистки и климатическом оборудовании.
4.2 Практические примеры
- Химический завод: В цехе по производству лака ABB SD802F питает контроллеры дозировки пигментов и датчики уровня сырья. Высокая стабильность напряжения гарантирует точную дозировку, снижая количество брака на 10% и увеличивая производительность линии.
- Пищевое производство: На линии упаковки молочных продуктов ABB SD802F обеспечивает питание сенсоров наличия продукции и приводов конвейеров. Горячая замена позволяет обслуживать модуль без остановки производства, поддерживая общую доступность линии на уровне 99.9%.
- Насосная станция: В автоматизированной насосной станции для подачи воды ABB SD802F питает контроллеры давления и исполнительные клапаны. Защита от перенапряжений и помех предотвращает сбои в работе насосов, обеспечивая непрерывную подачу воды в жилой район.
5. Сравнение с конкурентами
| Параметр сравнения | ABB SD802F | Конкурент (модуль питания 24 В DC/2 А другого бренда) |
|---|---|---|
| Точность выходного напряжения | ±1% | ±2% |
| Температурный диапазон | -25°C до +70°C | 0°C до +60°C |
| Горячая замена | Поддерживается | Не поддерживается |
| Коэффициент эффективности | до 90% | до 85% |
| Совместимость с ABB AC 800F | Полная | Частичная (требует адаптеры) |
6. Рекомендации по выбору и меры предосторожности
6.1 Рекомендации по выбору
- Выбирайте ABB SD802F для питания систем ABB AC 800F, особенно если требуется высокая стабильность напряжения, компактность и возможность горячей замены.
- Для объектов с суровыми климатическими условиями (низкие температуры, вибрации) или непрерывно работающими процессами этот модуль предпочтительнее конкурентов благодаря расширенному температурному диапазону и комплексной защите.
- При необходимости увеличения мощности ABB SD802F можно параллельно подключить с другими модулями питания ABB SD800F серии, обеспечивая отказоустойчивость системы.
6.2 Меры предосторожности
- При монтаже ABB SD802F соблюдайте правила электробезопасности: отключите входное питание перед подключением кабелей, проверьте соответствие входного напряжения указанным параметрам.
- Не превышайте максимальный выходной ток (2 А) — для питания мощных нагрузок используйте модули с большей мощностью (например, ABB SD812F 10 А).
- Установите модуль в хорошо вентилируемом шкафу управления, чтобы предотвратить переheating — расстояние до других компонентов должно быть не менее 20 мм.
- Регулярно проверяйте состояние диагностических индикаторов LED (зеленый — нормальная работа, красный — ошибка) и проводите визуальный осмотр модуля на предмет повреждений кабелей или корпуса.
