Описание

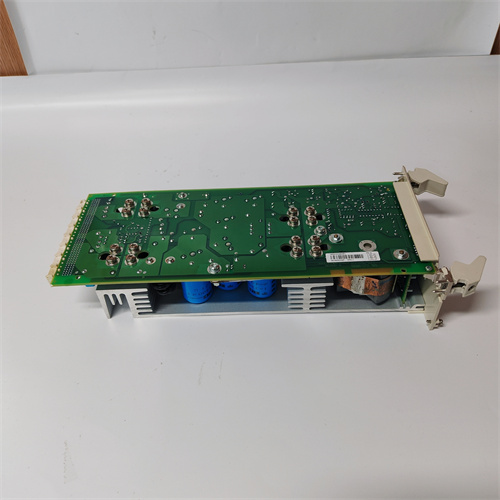

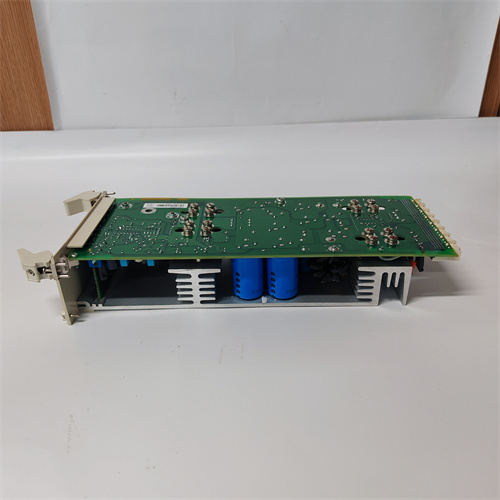

ABB SR8304 GJR2390200R1211 — это высокопроизводительный модуль цифрового управления для систем автоматизации промышленных процессов, разработанный для интеграции в контроллеры ABB AC 800M и систем распределенного контроля (DCS) ABB 800xA. Он специализируется на точном регулировании параметров производственных процессов (температура, давление, уровень, расход) и управлении исполнительными механизмами (клапаны, насосы, приводы) в критических отраслях — энергетике, нефтегазовой промышленности, металлургии и химической сфере. ABB SR8304 GJR2390200R1211 гарантирует высокую надежность и быструю реакцию на изменения процессов, становясь ключевым элементом для систем с нулевым допуском к простою.
Описание продукта
ABB SR8304 GJR2390200R1211 относится к линейке модулей I/O для контроллеров ABB AC 800M, отличая себя расширенным набором функций регулирования и поддержкой множества сигнальных типов. Модуль имеет 8 универсальных каналов, которые могут быть конфигурированы как аналоговые входы (AI), аналоговые выходы (AO) или цифровые входы/выходы (DI/DO) через программное обеспечение ABB Control Builder M — это позволяет адаптировать его под конкретные задачи, например, одновременное считывание сигналов от датчиков давления (4–20 мА) и управление приводами клапанов (0–10 В DC).
Особенностью ABB SR8304 GJR2390200R1211 является использование продвинутых алгоритмов регулирования: поддержка PID-регуляции (с адаптивным коэффициентом), регулирования по последовательным кривым и синхронизация с другими модулями ABB (например, SR8310) для управления сложными процессами (например, многоуровневый контроль уровня жидкости в резервуарах). Модуль также оснащен встроенной системой самодиагностики: он контролирует состояние каналов, наличие ошибок сигнала (разрыв цепи, выход за диапазон) и температуру компонентов, передавая детализированные данные об неисправностях в контроллер AC 800M и систему мониторинга ABB 800xA — это позволяет операторам быстро локализовать проблемы и устранить их до остановки процесса.
ABB SR8304 GJR2390200R1211 имеет компактную конструкцию для монтажа на внутреннюю DIN-рейку контроллера ABB AC 800M и поддерживает резервированное питание (от контроллера, 5 В DC ±10%), обеспечивая бесперебойную работу при нестабильном электроснабжении. Модуль также имеет повышенную устойчивость к электромагнитным помехам (соответствие стандарту IEC 61000-6-2) и индивидуальную изоляцию каналов (2500 В АС), что защищает его от перетоков тока и помех от крупного электрооборудования (например, электродвигателей, трансформаторов).
В практическом применении ABB SR8304 GJR2390200R1211 часто используется в тепловых электростанциях (регуляция температуры пара в котлах), нефтеперерабатывающих заводах (контроль расхода нефти в трубопроводах) и химических комплексах (управление концентрацией реактивов в реакторах). Дополнительно ABB SR8304 GJR2390200R1211 имеет сертификации CE, UL и ATEX для опасных зон, подтверждающие его безопасность и соответствие международным стандартам.
Технические параметры
- Тип устройства: Модуль цифрового управления с универсальными каналами
- Конфигурация каналов: 8 универсальных каналов (настраиваются как AI/AO/DI/DO)
- Поддерживаемые сигналы:
- Аналоговые входы (AI): 4–20 мА, 0–10 В DC, Pt100/Pt1000 (температура -200…+850 °C), термопары (J, K, T)
- Аналоговые выходы (AO): 4–20 мА (макс. нагрузка 750 Ом), 0–10 В DC (Макс. нагрузка 1 кОм)
- Цифровые входы/выходы (DI/DO): 24 В DC (DI: 9–32 В DC, DO: релейные контакты 2 А/250 В АС)
- Характеристики регулирования:
- Тип алгоритмов: PID (адаптивный), регулирование по кривым, последовательное регулирование
- Точность измерения AI: ±0.05% FS
- Точность генерации AO: ±0.1% FS
- Время отклика: ≤1 мс (на изменение сигнала)
- Электрические характеристики:
- Источник питания: От контроллера ABB AC 800M (5 В DC ±10%)
- Потребляемая мощность: ≤4 Вт
- Изоляция: Межканальная — 2500 В АС, изоляция от контроллера — 2500 В АС
- Эксплуатационные условия:
- Температура: 0 °C до +60 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Иммунитет к помехам: IEC 61000-6-2 (индустриальное окружение)
- Совместимость: Контроллеры ABB AC 800M, системы DCS ABB 800xA; программное обеспечение ABB Control Builder M v5.1+
Преимущества и особенности
- Универсальность каналов: 8 настраиваемых каналов ABB SR8304 GJR2390200R1211 заменяют 2–3 специализированных модуля (AI/AO/DI/DO), экономя место в контроллере и снижая затраты.
- Продвинутые алгоритмы регулирования: Поддержка адаптивного PID и регулирования по кривым обеспечивает точное управление сложными процессами (например, многоуровневый контроль давления).
- Повышенная надежность: Резервированное питание и индивидуальная изоляция каналов гарантируют работу в нестабильных условиях, критично для энергетики и нефтегаза.
- Быстрая диагностика: Передача данных об ошибках в AC 800M/800xA позволяет операторам предотвратить остановки, а не только устранить ошибки.
- Полная совместимость с ABB: Легкая интеграция с контроллерами AC 800M и DCS 800xA без адаптеров упрощает настройку и обслуживание.
Примеры применения в областях автоматизации
- Энергетика (Тепловые электростанции): В ТЭС ABB SR8304 GJR2390200R1211 установлен в контроллере AC 800M, управляющем котлом. 4 канала настроены как AI (считывание температуры пара Pt100, давления 4–20 мА), 2 канала — как AO (управление приводами топливной подачи 4–20 мА, вентиляторов 0–10 В DC), 2 канала — как DI (сигналы состояния защитных систем). Адаптивный PID алгоритм корректирует подачу топлива в зависимости от температуры пара, поддерживая стабильную мощность котла.
- Нефтегазовая отрасль (Газопереработка): В газоперерабатывающем объекте ABB SR8304 GJR2390200R1211 управляет уровнем газа в резервуарах: 3 канала AI (сигналы от датчиков уровня 4–20 мА), 2 канала AO (управление разгрузочными клапанами 4–20 мА), 3 канала DO (активация сигнальных ламп аварий). При превышении уровня модуль через AO открывает клапаны и через DO включает индикаторы, предотвращая переполнение резервуара.
- Химическая промышленность (Реакторные блоки): В химическом комплексе ABB SR8304 GJR2390200R1211 регулирует концентрацию кислоты в реакторе: 2 канала AI (сигналы от датчиков концентрации 4–20 мА, температуры термопара K), 2 канала AO (управление подачей кислоты 4–20 мА, смесителя 0–10 В DC), 4 канала DI (сигналы состояния насосов). Алгоритм регулирования по кривой адаптирует подачу кислоты к температуре реакции, гарантируя стабильность конечного продукта.
Сравнение с конкурентами
| Параметр | ABB SR8304 GJR2390200R1211 | Аналог 1 (Siemens SM 334) | Аналог 2 (Schneider BMXAMI0800 + BMXAMO0400) |
|---|---|---|---|
| Количество универсальных каналов | 8 (AI/AO/DI/DO) | 4 (2AI+2AO) | 12 (8AI+4AO, отдельные модули) |
| Точность AI/AO | ±0.05% FS / ±0.1% FS | ±0.1% FS / ±0.1% FS | ±0.08% FS / ±0.1% FS |
| Поддержка PID-алгоритмов | Адаптивный PID | Стандартный PID | Стандартный PID |
| Изоляция каналов | 2500 В АС | 500 В АС | 1000 В АС |
| Совместимость с ABB AC 800M | Полная | Требует адаптера | Требует адаптера |
Советы по выбору и предостережения
Советы по выбору
- Для систем ABB: Если вы используете контроллеры ABB AC 800M или DCS 800xA, ABB SR8304 GJR2390200R1211 — оптимальный выбор, благодаря полной совместимости и отсутствию необходимости адаптеров.
- По сложности процесса: Для задач с требуемым адаптивным PID (например, химические реакции, регулирование температуры пара) этот модуль подходит лучше аналогов с стандартным PID.
- По количеству каналов: Если нужно одновременно обрабатывать AI/AO/DI/DO (несколько типов сигналов), 8 универсальных каналов заменяют несколько отдельных модулей, экономя место.
Предостережения
- Конфигурация каналов: При настройке через Control Builder M четко разделяйте типы каналов (AI/AO/DI/DO) — неправильная конфигурация может повредить сенсоры или исполнители.
- Калибровка: Проводите калибровку AI/AO раз в 12 месяцев через специализированное оборудование ABB — это поддерживает точность измерений ±0.05% FS.
- Монтаж: Устанавливайте модуль только в контроллеры ABB AC 800M с версией прошивки v5.0+ — старые контроллеры не поддерживают все функции ABB SR8304 GJR2390200R1211.
- Диагностика: Раз в 6 месяцев проверяйте состояние каналов через ABB 800xA — это выявит деградацию изоляции или нестабильность сигналов на ранней стадии.
