Описание

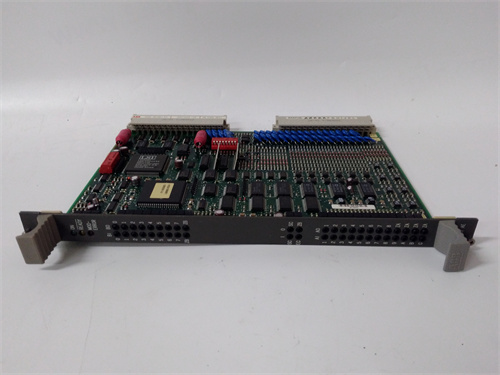

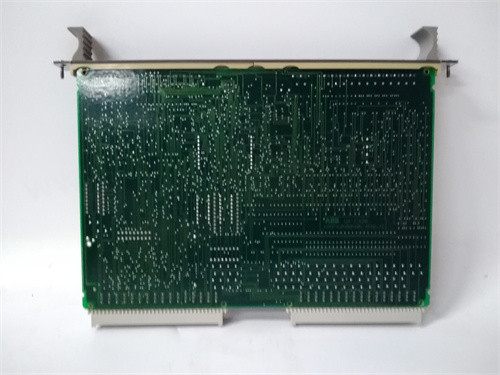

ABB UAC326AE01 — это специализированный модуль аналогового ввода для систем автоматизации промышленных процессов, относящийся к линейке контроллеров ABB AC500. Он разработан для точного измерения и передачи аналоговых сигналов (например, температуры, давления, уровня жидкости) в ПЛК, выступая ключевым элементом для мониторинга и регулирования сложных производственных циклов в энергетике, химической промышленности и металлургии. В составе автоматизационных схем ABB UAC326AE01 легко интегрируется с контроллерами ABB AC500 и другими промышленными ПЛК, обеспечивая стабильную передачу данных в реальном времени.
Описание продукта
ABB UAC326AE01 отличается высокой точностью измерений и широкой поддержкой типов аналоговых сигналов — это позволяет подключать различные датчики (Pt100, 4–20 мА, 0–10 В DC) без дополнительных адаптеров, упрощая сборку системы. Модуль имеет компактную конструкцию для монтажа в шкафы DIN-рейка, что экономит место и упрощает интеграцию в существующие автоматизационные схемы.
Особенностью ABB UAC326AE01 является встроенная функция автоматической калибровки и диагностики — он регулярно проверяет стабильность измерений и сигнализирует о возможных отказах (например, разрыв цепи датчика), что позволяет операторам быстро локализовать неисправности и устранить их. Также ABB UAC326AE01 имеет высокую устойчивость к электромагнитным помехам (соответствует стандарту EN 61000-6-2), что гарантирует точность измерений в объектах с высоким уровнем помех (например, рядом с электродными печами, крупными моторами).
Для удобства конфигурации ABB UAC326AE01 поддерживает программное обеспечение ABB Automation Builder — через него пользователи могут настраивать параметры каждого канала (тип сигнала, диапазон измерения, фильтрацию помех) и отслеживать состояние модуля. В практическом применении ABB UAC326AE01 часто используется в трансформаторных подстанциях (мониторинг температуры масла трансформатора), химических заводах (контроль уровня химикатов) и сталелитейных заводах (измерение температуры плавки стали). Дополнительно ABB UAC326AE01 имеет сертификацию по ГОСТ Р 54633-2011, что делает его подходящим для российских промышленных объектов.
Технические параметры
- Тип устройства: Модуль аналогового ввода (AI) для систем автоматизации
- Количество каналов: 8 независимых аналоговых входов
- Поддерживаемые типы сигналов:
- RTD: Pt100 (2-, 3-, 4-х проводные), Pt1000 (опционально)
- Ток: 4–20 мА (двухпроводной, четырехпроводной)
- Напряжение: 0–10 В DC, 0–5 В DC
- Точность измерений:
- Pt100: ±0.1 °C (диапазон -50…+200 °C)
- 4–20 мА: ±0.05% FS
- 0–10 В DC: ±0.05% FS
- Электрические характеристики:
- Источник питания: 24 В DC (±10%)
- Потребляемая мощность: ≤3.5 Вт (при полной загрузке)
- Изоляция: Межканальная изоляция 500 В АС, изоляция от шиной 250 В АС
- Устойчивость к помехам:
- Иммунитет к электромагнитным полям: EN 61000-6-2
- Уровень помех: ≤0.1% FS (при стандартных промышленных условиях)
- Рабочие условия:
- Температура: -25 °C до +60 °C
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20 (для монтажа в шкафы)
- Протоколы связи: Совместим с шиной контроллера ABB AC500 (Modbus RTU, Profinet опционально)
Преимущества и особенности
- Высокая точность измерений: ABB UAC326AE01 обеспечивает точность ±0.05% FS для токовых и напряжных сигналов, что критично для процессов, где требуется строгий контроль параметров (например, синтез химикатов).
- Широкая поддержка датчиков: Подключение Pt100, 4–20 мА и 0–10 В DC без адаптеров упрощает сборку системы и снижает затраты на дополнительное оборудование.
- Автоматическая калибровка и диагностика: Регулярная проверка стабильности и сигнализация об отказах уменьшают время простоя и упрощают обслуживание.
- Устойчивость к помехам: Соответствие EN 61000-6-2 гарантирует работу ABB UAC326AE01 в объектах с высоким уровнем электромагнитных помех (например, металлургические заводы).
- Компактность и удобство монтажа: Конструкция для DIN-рейка экономит место в шкафу и упрощает интеграцию в существующие схемы автоматизации.
Примеры применения в областях автоматизации
- Энергетика (Трансформаторные подстанции): В городской трансформаторной подстанции ABB UAC326AE01 измеряет температуру масла трансформатора через Pt100 датчики. Данные передаются в контроллер ABB AC500 — при превышении температуры 85 °C ПЛК активирует систему охлаждения, предотвращая перегрев трансформатора.
- Химическая промышленность (Реакторные блоки): В химическом заводе ABB UAC326AE01 контролирует уровень химикатов в реакторах через 4–20 мА датчики уровня. При падении уровня ниже критического модуль сигнализирует в ПЛК, который автоматически запускает насос для пополнения химикатов — сохраняя стабильность реакции.
- Металлургия (Сталелитейный завод): В сталелитейном заводе ABB UAC326AE01 измеряет температуру плавки стали через Pt100 датчики (диапазон 0…1500 °C). Точность ±0.1 °C гарантирует, что температура соответствует требованиям к качеству стали, а данные передаются в ПЛК Siemens S7-1500 для регулировки нагрева.
- Жилищно-коммунальное хозяйство (Водопроводные станции): В водопроводной станции ABB UAC326AE01 контролирует уровень воды в резервуарах через 0–10 В DC датчики. При снижении уровня ниже 20% модуль сигнализирует в ПЛК, который запускает насосы для наполнения резервуара — обеспечивая стабильный водоснабжение.
Сравнение с конкурентами
| Параметр | ABB UAC326AE01 | Аналог 1 (Siemens SM 331) | Аналог 2 (Schneider BMXAMI0800) |
|---|---|---|---|
| Количество каналов | 8 | 8 | 8 |
| Точность (4–20 мА) | ±0.05% FS | ±0.1% FS | ±0.08% FS |
| Поддержка RTD | Pt100, Pt1000 (опц.) | Pt100 | Pt100 |
| Автоматическая калибровка | Да | Нет | Да (опционально) |
| Российские сертификации | ГОСТ Р 54633-2011 | Отсутствуют | Отсутствуют |
| Устойчивость к помехам | EN 61000-6-2 | EN 61000-6-3 | EN 61000-6-2 |
Преимущество ABB UAC326AE01 — это высокая точность измерений, автоматическая калибровка и соответствие российским стандартам. По сравнению с аналогами он обеспечивает более надежный контроль параметров и удобство внедрения в российские объекты.
Советы по выбору и предостережения
Советы по выбору
- По типу датчиков: Если система использует смешанные типы сигналов (Pt100 + 4–20 мА), выбирайте ABB UAC326AE01 — он поддерживает все основные типы без дополнительных модулей.
- По требованиям к точности: Для процессов с требуемой точностью ≤0.05% FS (например, фармацевтика, высокоточная химия) ABB UAC326AE01 подходит лучше, чем аналоги с точностью ±0.1% FS.
- По российским нормам: Для государственных или промышленных объектов, где требуется сертификация ГОСТ, ABB UAC326AE01 — предпочтительный выбор, так как аналоги не имеют этих сертификатов.
Предостережения
- Совместимость с ПЛК: Убедитесь, что ABB UAC326AE01 совместим с вашим ПЛК (например, ABB AC500, Siemens S7-1500) — для не-ABB контроллеров может потребоваться настройка протокола Modbus RTU.
- Кабелирование: Для Pt100 датчиков используйте 3- или 4-х проводные кабели — это уменьшает ошибки измерения из-за сопротивления проводов.
- Монтаж: Монтируйте модуль в шкафы с принудительной вентиляцией при работе в температурах ≥50 °C — перегрев снижает точность измерений ABB UAC326AE01.
- Обновление прошивки: Раз в год проверяйте наличие обновлений прошивки на официальном портале ABB — новые версии исправляют ошибки в диагностике и улучшают стабильность работы.
