Описание

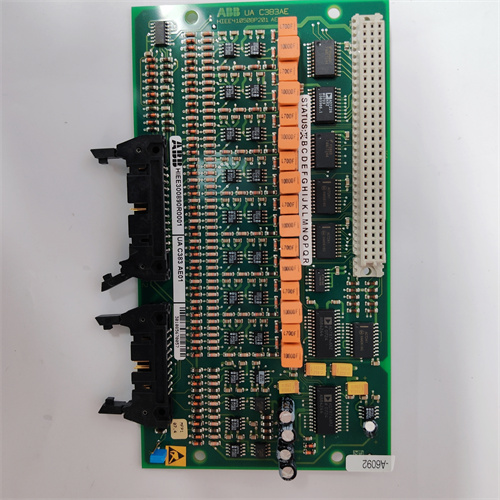

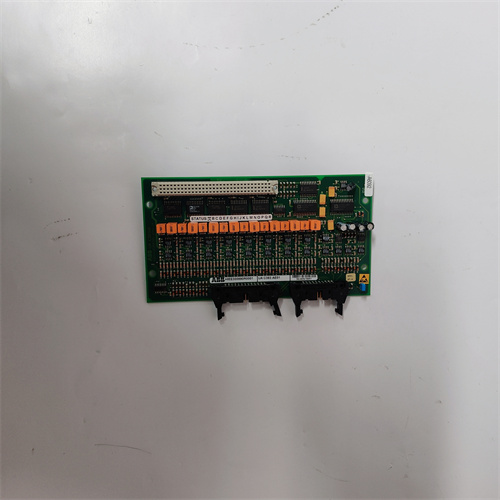

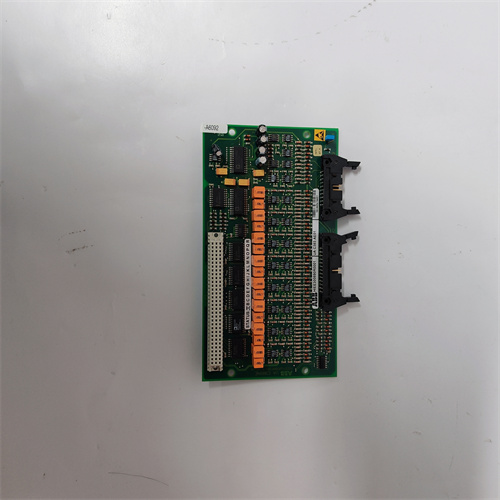

ABB UAC383AE01 HIEE300890R0001 — это высокопроизводительный модуль аналогового ввода для систем автоматизации промышленных процессов, разработанный для контроллеров ABB AC500 и предназначенный для точного измерения сложных аналоговых сигналов (включая высокоточные RTD и низкоуровневые сигналы). Он выступает ключевым элементом для мониторинга критических параметров (температура, давление, уровень) в энергетике, химической промышленности и ядерной технике, обеспечивая стабильную передачу данных в ПЛК. В составе автоматизационных схем ABB UAC383AE01 HIEE300890R0001 легко интегрируется с контроллерами ABB AC500 и другими промышленными ПЛК, поддерживая современные промышленные протоколы.
Описание продукта
ABB UAC383AE01 HIEE300890R0001 отличается от базового модуля UAC326AE01 расширенной поддержкой специализированных аналоговых сигналов и двойной резервировкой ключевых электронных компонентов — это гарантирует надежность даже в суровых условиях (например, перепады напряжения, электромагнитные помехи). Модуль имеет компактную конструкцию для монтажа в шкафы DIN-рейка, экономя место и упрощая интеграцию в существующие автоматизационные схемы.
Особенностью ABB UAC383AE01 HIEE300890R0001 является высокоточная обработка сигналов: он поддерживает не только стандартные типы (Pt100, 4–20 мА, 0–10 В DC), но и высокоточные RTD (Pt1000, Pt2000) и низкоуровневые сигналы mV/µV для измерения деформаций и минимальных давлений. Также ABB UAC383AE01 HIEE300890R0001 включает встроенные функции продвинутой диагностики и автоматической калибровки — он регулярно проверяет стабильность измерений, детектирует разрывы цепей датчиков и сигнализирует о возможных отказах, позволяя операторам устранить неисправности до остановки процесса.
Для удобства конфигурации ABB UAC383AE01 HIEE300890R0001 поддерживает программное обеспечение ABB Automation Builder — через него пользователи могут настраивать параметры каждого из 16 каналов (тип сигнала, диапазон измерения, фильтрацию помех), калибрировать высокоточные RTD и формировать отчеты о состоянии модуля. В практическом применении ABB UAC383AE01 HIEE300890R0001 часто используется в трансформаторных подстанциях (мониторинг температуры масла и обмоток), химических заводах (контроль концентрации реактивов) и ядерных электростанциях (измерение параметров охлаждающей системы). Дополнительно ABB UAC383AE01 HIEE300890R0001 имеет сертификации SIL 2 (IEC 61508) и ГОСТ Р 54633-2011, что делает его подходящим для российских критических объектов.
Технические параметры
- Тип устройства: Модуль аналогового ввода (AI) с резервированием для систем автоматизации
- Количество каналов: 16 независимых аналоговых входов (группы по 4 канала с отдельной изоляцией)
- Поддерживаемые типы сигналов:
- RTD: Pt100 (2-/3-/4-проводные), Pt1000, Pt2000
- Ток: 4–20 мА (двухпроводной/четырехпроводной), 0–20 мА
- Напряжение: 0–10 В DC, 0–5 В DC, ±10 В DC
- Низкоуровневые сигналы: 0–100 mV, 0–100 µV (для деформаций, низкого давления)
- Точность измерений:
- Pt1000/Pt2000: ±0.02% FS (диапазон -200…+600 °C)
- 4–20 мА: ±0.03% FS
- 0–100 µV: ±0.001% FS
- Электрические характеристики:
- Источник питания: 24 В DC (±15%), поддерживает резервированное питание
- Потребляемая мощность: ≤6 Вт (при полной загрузке)
- Изоляция: Межгрупповая — 2500 В АС, межканальная — 1500 В АС
- Устойчивость к помехам:
- Иммунитет: EN 61000-6-2 (индустриальное окружение), импульсные помехи ±4 kV
- Уровень помех: ≤0.01% FS (при стандартных условиях)
- Рабочие условия:
- Температура: -40 °C до +70 °C
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20 (для монтажа в шкафы)
- Протоколы связи: Совместим с шиной ABB AC500, поддерживает Profinet, Modbus TCP (опционально)
Преимущества и особенности
- Высокоточная обработка сигналов: ABB UAC383AE01 HIEE300890R0001 обеспечивает точность ±0.001% FS для µV-сигналов и ±0.02% FS для Pt2000, что критично для процессов с строгими требованиями к контролю (например, ядерные электростанции).
- Двойная резервировка компонентов: Резервировка ключевых микросхем и поддержка резервированного питания устраняют одиночные точки отказа, гарантируя работу в нестабильных сетях.
- Расширенная поддержка сигналов: Подключение Pt2000, mV/µV-сигналов и симметричных напряжений (±10 В DC) позволяет использовать модуль с разными типами датчиков, без дополнительных адаптеров.
- Продвинутая диагностика: Автоматическая калибровка и детекция отказов (разрыв, короткое замыкание) уменьшают время простоя и упрощают обслуживание.
- Устойчивость к суровым условиям: Работа в диапазоне -40…+70 °C и иммунитет к помехам ±4 kV делают ABB UAC383AE01 HIEE300890R0001 подходящим для открытых подстанций и жарких цехов.
Примеры применения в областях автоматизации
- Энергетика (ТЭС): В тепловой электростанции ABB UAC383AE01 HIEE300890R0001 измеряет температуру турбинных обмоток через Pt2000 датчики (точность ±0.02% FS). Данные передаются в контроллер ABB AC500 — при превышении температуры 120 °C ПЛК активирует систему охлаждения, предотвращая перегрев турбины. Резервированное питание гарантирует работу модуля даже при кратковременном сбое электроснабжения.
- Химическая промышленность (Высокоточные реакторы): В химическом заводе ABB UAC383AE01 HIEE300890R0001 контролирует концентрацию реактивов через 0–100 mV датчики. Точность ±0.001% FS позволяет поддерживать концентрацию с отклонением не более 0.01%, что критично для синтеза лекарственных веществ. При разрыве цепи датчика модуль сигнализирует в ПЛК, останавливая подачу сырья.
- Ядерная техника (Охлаждающие системы): В ядерной электростанции ABB UAC383AE01 HIEE300890R0001 измеряет давление охлаждающей воды через 4–20 мА датчики (точность ±0.03% FS). Данные передаются в защитный контроллер — при падении давления ниже 2 бар модуль активирует резервные насосы через связанный ПЛК, предотвращая перегрев реактора.
- Металлургия (Сплавление сверхсплавов): В заводе по производству титановых сплавов ABB UAC383AE01 HIEE300890R0001 измеряет температуру плавки через Pt1000 датчики (диапазон -200…+600 °C). Точность ±0.02% FS гарантирует, что температура соответствует требованиям к механическим свойствам сплава, а данные передаются в ПЛК Siemens S7-1500 для регулировки нагрева.
Сравнение с конкурентами
| Параметр | ABB UAC383AE01 HIEE300890R0001 | Аналог 1 (Siemens SM 331 AI 16x13bit) | Аналог 2 (Schneider BMXAMI1600) |
|---|---|---|---|
| Количество каналов | 16 | 16 | 16 |
| Точность (4–20 мА) | ±0.03% FS | ±0.1% FS | ±0.08% FS |
| Поддерживаемые RTD | Pt100, Pt1000, Pt2000 | Pt100 | Pt100, Pt1000 |
| Низкоуровневые сигналы | 0–100 mV, 0–100 µV | Нет | 0–100 mV (опционально) |
| Сертификации | SIL 2, ГОСТ Р 54633-2011 | SIL 1 | SIL 1 |
| Работаемая температура | -40…+70 °C | -25…+60 °C | -20…+60 °C |
Преимущество ABB UAC383AE01 HIEE300890R0001 — это высокая точность, поддержка специализированных сигналов и сертификация SIL 2. По сравнению с аналогами он обеспечивает более надежный контроль критических параметров и подходит для суровых промышленных условий.
Советы по выбору и предостережения
Советы по выбору
- По типу сигналов: Если система использует Pt2000 или низкоуровневые mV/µV-датчики (деформации, низкое давление), выбирайте ABB UAC383AE01 HIEE300890R0001 — аналоги не поддерживают эти типы без дополнительных модулей.
- По требованиям к надежности: Для процессов SIL 2 (энергетика, ядерная техника) ABB UAC383AE01 HIEE300890R0001 подходит лучше — двойная резервировка и сертификации гарантируют соответствие стандартам безопасности.
- По условиям эксплуатации: Для объектов с температурами ≤-25 °C или ≥60 °C (открытые подстанции, жаркие цехы) этот модуль предпочтителен, так как аналоги имеют более узкий диапазон работы.
Предостережения
- Кабелирование для низкоуровневых сигналов: Для mV/µV-сигналов используйте экранированные кабели с низким сопротивлением (≤0.05 Ом/м) — помехы в кабелях искажают минимальные сигналы, снижая точность.
- Совместимость с ПЛК: Убедитесь, что ABB UAC383AE01 HIEE300890R0001 совместим с вашим ПЛК — для не-ABB контроллеров настройте протокол Modbus TCP через Automation Builder.
- Регулярная калибровка: Раз в 6 месяцев выполняйте автоматическую калибровку через ПО — это сохраняет высокую точность измерений и предотвращает ложные аварийные сигналы.
- Монтаж: Монтируйте модуль на расстоянии ≥10 см от высоковольтных кабелей (≥1 кВ) — это уменьшает электромагнитные помехи, влияющие на работу.
