Описание

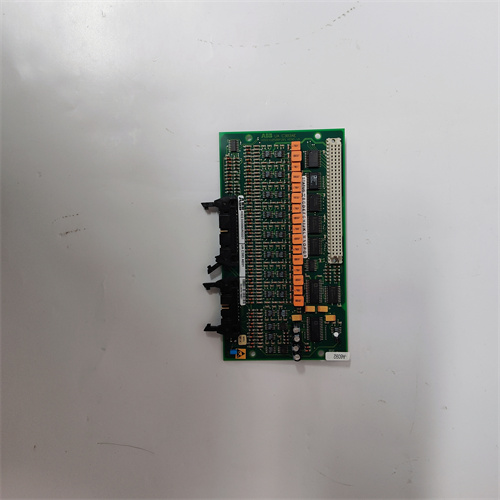

ABB UAC383AE01 HIEE300890R0001 — это высокоточный модуль аналогового ввода (AI) для систем автоматизации промышленных процессов, разработанный для контроллеров ABB AC500. Он специализируется на точном измерении и передаче сложных аналоговых сигналов (включая высокоточные RTD и низкоуровневые сигналы) в ПЛК, выступая ключевым элементом для мониторинга критических параметров (температура, давление, деформация) в энергетике, химической промышленности и ядерной технике. В составе автоматизационных схем ABB UAC383AE01 HIEE300890R0001 легко интегрируется с контроллерами ABB AC500 и другими промышленными ПЛК, поддерживая современные протоколы для стабильной передачи данных в реальном времени.
Описание продукта
ABB UAC383AE01 HIEE300890R0001 отличается от базовых модулей аналогового ввода ABB (например, UAC326AE01) расширенной поддержкой специализированных сигналов и двойной резервировкой ключевых электронных компонентов. Это делает его идеальным для объектов, где требуется высокая надежность и точность — например, трансформаторные подстанции (мониторинг температуры масла и обмоток) или высокоточные химические реакторы (контроль концентрации реактивов). Модуль имеет компактную конструкцию для монтажа в шкафы DIN-рейка, экономя место и упрощая интеграцию в существующие схемы.
Особенностью ABB UAC383AE01 HIEE300890R0001 является возможность обработки различных типов сигналов без дополнительных адаптеров: он поддерживает не только стандартные Pt100 и 4–20 мА, но и высокоточные Pt1000/Pt2000, низкоуровневые mV/µV (для измерения деформаций) и симметричные напряжения ±10 В DC. Также ABB UAC383AE01 HIEE300890R0001 включает встроенные функции продвинутой диагностики и автоматической калибровки: он регулярно проверяет стабильность измерений, детектирует разрывы цепей датчиков и сигнализирует о возможных отказах, позволяя операторам устранить неисправности до остановки процесса.
Для удобства конфигурации ABB UAC383AE01 HIEE300890R0001 поддерживает программное обеспечение ABB Automation Builder — через него пользователи могут настраивать параметры каждого из 16 каналов (тип сигнала, диапазон измерения, фильтрацию помех), калибрировать высокоточные RTD и формировать отчеты о состоянии модуля. В практическом применении ABB UAC383AE01 HIEE300890R0001 часто используется в российских промышленных объектах, так как он имеет сертификацию ГОСТ Р 54633-2011 и соответствует требованиям к электромагнитной совместимости EN 61000-6-2. Дополнительно модуль имеет сертификацию SIL 2 (IEC 61508), что делает его подходящим для систем с повышенными требованиями к безопасности.
Технические параметры
- Тип устройства: Модуль аналогового ввода (AI) с резервированием для систем автоматизации
- Количество каналов: 16 независимых аналоговых входов (разделенных на 4 группы по 4 канала с отдельной изоляцией)
- Поддерживаемые типы сигналов:
- RTD: Pt100 (2-/3-/4-проводные), Pt1000, Pt2000
- Ток: 4–20 мА (двухпроводной/четырехпроводной), 0–20 мА
- Напряжение: 0–10 В DC, 0–5 В DC, ±10 В DC
- Низкоуровневые сигналы: 0–100 mV, 0–100 µV
- Точность измерений:
- Pt1000/Pt2000: ±0.02% FS (диапазон -200…+600 °C)
- 4–20 мА: ±0.03% FS
- 0–100 µV: ±0.001% FS
- ±10 В DC: ±0.05% FS
- Электрические характеристики:
- Источник питания: 24 В DC (±15%), поддерживает резервированное питание
- Потребляемая мощность: ≤6 Вт (при полной загрузке)
- Изоляция: Межгрупповая — 2500 В АС, межканальная — 1500 В АС
- Устойчивость к помехам:
- Иммунитет к электромагнитным помехам: EN 61000-6-2
- Импульсные помехи: ±4 kV (на входы сигналов)
- Рабочие условия:
- Температура: -40 °C до +70 °C
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20 (для монтажа в шкафы)
- Протоколы связи: Совместим с шиной контроллера ABB AC500, поддерживает Profinet, Modbus TCP (опционально)
Преимущества и особенности
- Высокая точность измерений: ABB UAC383AE01 HIEE300890R0001 обеспечивает точность до ±0.001% FS для µV-сигналов и ±0.02% FS для Pt2000, что критично для процессов с строгими требованиями (например, ядерные охлаждающие системы).
- Расширенная поддержка сигналов: Подключение Pt2000, mV/µV-сигналов и симметричных напряжений устраняет необходимость дополнительных модулей, снижая затраты и сложность системы.
- Двойная резервировка компонентов: Резервировка ключевых микросхем и поддержка резервированного питания устраняют одиночные точки отказа, гарантируя работу в нестабильных условиях (например, перепады напряжения).
- Продвинутая диагностика: Автоматическая калибровка и детекция отказов (разрыв, короткое замыкание) позволяют операторам предотвратить остановки, снижая время простоя.
- Совместимость с российскими стандартами: Сертификация ГОСТ Р 54633-2011 упрощает внедрение ABB UAC383AE01 HIEE300890R0001 в государственные и промышленные объекты России.
Примеры применения в областях автоматизации
- Энергетика (Трансформаторные подстанции): В городской трансформаторной подстанции ABB UAC383AE01 HIEE300890R0001 измеряет температуру масла трансформатора через Pt1000 датчики (точность ±0.02% FS) и уровень влажности через 4–20 мА датчики. Данные передаются в контроллер ABB AC500 — при превышении температуры 85 °C ПЛК активирует систему охлаждения, а при высокой влажности сигнализирует об необходимости замены дегидратаора.
- Химическая промышленность (Высокоточные реакторы): В химическом заводе ABB UAC383AE01 HIEE300890R0001 контролирует концентрацию лекарственных веществ в реакторах через 0–100 mV датчики. Точность ±0.001% FS позволяет поддерживать концентрацию с отклонением не более 0.01%, что гарантирует качество продукции. При разрыве цепи датчика модуль мгновенно сигнализирует в ПЛК, останавливая подачу сырья.
- Ядерная техника (Охлаждающие системы): В ядерной электростанции ABB UAC383AE01 HIEE300890R0001 измеряет давление и температуру охлаждающей воды через 4–20 мА и Pt2000 датчики. Резервированное питание гарантирует работу модуля даже при кратковременном сбое электроснабжения, а данные о параметрах передаются в защитный контроллер — при падении давления ниже 2 бар активируются резервные насосы.
- Металлургия (Сплавление сверхсплавов): В заводе по производству титановых сплавов ABB UAC383AE01 HIEE300890R0001 измеряет температуру плавки через Pt1000 датчики (диапазон -200…+600 °C) и деформацию плавильного тила через 0–100 µV датчики. Точность измерений позволяет регулировать нагрев через ПЛК Siemens S7-1500, обеспечивая сплавы с заданными механическими свойствами.
Сравнение с конкурентами
| Параметр | ABB UAC383AE01 HIEE300890R0001 | Аналог 1 (Siemens SM 331 AI 16x13bit) | Аналог 2 (Schneider BMXAMI1600) |
|---|---|---|---|
| Количество каналов | 16 | 16 | 16 |
| Точность (4–20 мА) | ±0.03% FS | ±0.1% FS | ±0.08% FS |
| Поддерживаемые RTD | Pt100, Pt1000, Pt2000 | Pt100 | Pt100, Pt1000 |
| Низкоуровневые сигналы | 0–100 mV, 0–100 µV | Нет | 0–100 mV (опционально) |
| Сертификации | SIL 2, ГОСТ Р 54633-2011 | SIL 1 | SIL 1 |
| Рабочая температура | -40…+70 °C | -25…+60 °C | -20…+60 °C |
Советы по выбору и предостережения
Советы по выбору
- По типу сигналов: Если система использует Pt2000 или низкоуровневые mV/µV-датчики (деформация, низкое давление), выбирайте ABB UAC383AE01 HIEE300890R0001 — аналоги не поддерживают эти типы без дополнительных модулей.
- По требованиям к безопасности: Для процессов SIL 2 (энергетика, ядерная техника) этот модуль подходит лучше — сертификация IEC 61508 гарантирует соответствие стандартам безопасности.
- По условиям эксплуатации: Для объектов с температурами ≤-25 °C или ≥60 °C (открытые подстанции, жаркие цехи) ABB UAC383AE01 HIEE300890R0001 предпочтителен, так как имеет более широкий диапазон работы.
Предостережения
- Кабелирование для низкоуровневых сигналов: Для mV/µV-сигналов используйте экранированные кабели с низким сопротивлением (≤0.05 Ом/м) — помехы в кабелях искажают минимальные сигналы.
- Совместимость с ПЛК: Убедитесь, что ABB UAC383AE01 HIEE300890R0001 совместим с вашим ПЛК — для не-ABB контроллеров настройте протокол Modbus TCP через ABB Automation Builder.
- Регулярная калибровка: Раз в 6 месяцев выполняйте автоматическую калибровку через ПО — это сохраняет высокую точность и предотвращает ложные аварийные сигналы.
- Монтаж: Монтируйте модуль на расстоянии ≥10 см от высоковольтных кабелей (≥1 кВ) — это уменьшает электромагнитные помехи, влияющие на измерения.
- HIEE300890R0001
