Описание

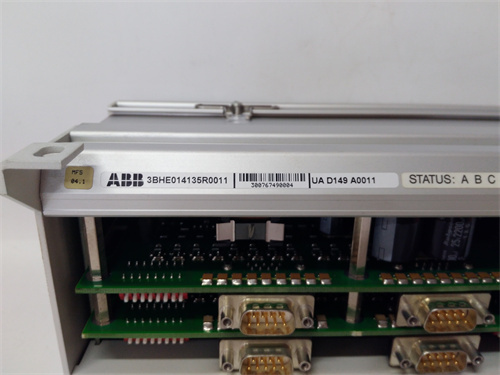

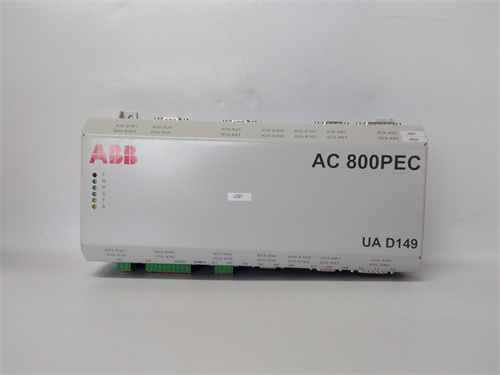

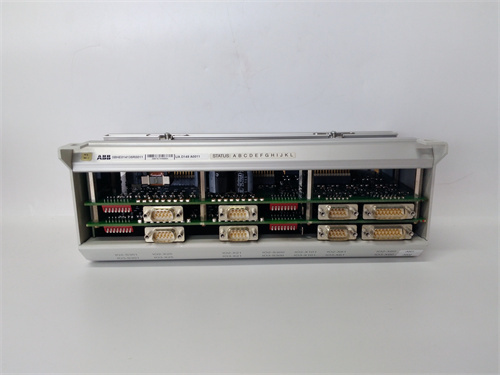

ABB UAD149A00011 3BHE014135R0011 — это высокопроизводительный модуль аналогового вывода (AO) для систем автоматизации промышленных процессов, разработанный для контроллеров ABB AC500. Он специализируется на точной генерации и передаче аналоговых сигналов к критическим исполнительным механизмам (регуляторные клапаны, дроссели, сервоприводы), выступая ключевым элементом для регулирования сложных производственных параметров (температура, давление, скорость) в энергетике, химической промышленности и аэрокосмической отрасли. В составе автоматизационных схем ABB UAD149A00011 3BHE014135R0011 легко интегрируется с контроллерами ABB AC500 и другими промышленными ПЛК, обеспечивая стабильную передачу команд в реальном времени.
Описание продукта
ABB UAD149A00011 3BHE014135R0011 отличается от базового модуля UAD142A01 расширенной мощностью вывода, тройной резервировкой (компоненты + питание + шина) и поддержкой высокоточных синусоидальных сигналов (для сервоприводов). Это делает его идеальным для процессов, где требуется высокая динамика и надежность — например, регулировка скорости турбин в ТЭС или управление позицией клапанов в высокоточных реакторах. Модуль имеет компактную конструкцию для монтажа в шкафы DIN-рейка, экономя место и упрощая интеграцию в существующие схемы.
Особенностью ABB UAD149A00011 3BHE014135R0011 является гибкая конфигурация 12 каналов: каждый канал можно настроить как токовый выход (4–20 мА / 0–20 мА), напряжный выход (0–10 В DC / ±10 В DC) или синусоидальный выход (0–500 Гц, 0–10 Вpp) — это позволяет подключать различные типы исполнительных механизмов без дополнительных адаптеров. Также ABB UAD149A00011 3BHE014135R0011 включает встроенные функции продвинутой диагностики и защиты: он детектирует перегрузку, короткое замыкание, выход сигнала за пределы и деградацию компонентов, автоматически переключая на резервный канал (при наличии) и сигнализируя об ошибке в ПЛК — это предотвращает повреждение дорогого оборудования и остановку процесса.
Для удобства конфигурации ABB UAD149A00011 3BHE014135R0011 поддерживает программное обеспечение ABB Automation Builder — через него пользователи могут настраивать параметры каждого канала (тип сигнала, диапазон вывода, коэффициент масштабирования, частоту синусоиды) и отслеживать состояние модуля в реальном времени. В практическом применении ABB UAD149A00011 3BHE014135R0011 часто используется в российских критических объектах (например, ТЭС, ядерные электростанции), так как он имеет сертификацию ГОСТ Р 54633-2011 и соответствует требованию EN 61000-6-2 (электромагнитная совместимость). Дополнительно модуль имеет сертификацию SIL 2 (IEC 61508), что делает его подходящим для систем с повышенными требованиями к безопасности.
Технические параметры
- Тип устройства: Модуль аналогового вывода (AO) с тройной резервировкой для систем автоматизации
- Количество каналов: 12 независимых аналоговых выходов (разделенных на 6 групп по 2 канала с отдельной изоляцией)
- Поддерживаемые типы сигналов:
- Токовый выход: 4–20 мА / 0–20 мА (максимальная нагрузка 1 кОм, максимальный ток 30 мА)
- Напряжный выход: 0–10 В DC / ±10 В DC (Максимальная нагрузка 2 кОм)
- Синусоидальный выход: 0–500 Гц, 0–10 Вpp (THD ≤0.1%)
- Точность генерации сигнала:
- 4–20 мА / 0–10 В DC: ±0.02% FS
- Синусоидальный выход: ±0.05% FS (по амплитуде)
- Динамические характеристики:
- Время перехода (0–100% FS): ≤5 мс (для ток/напряжение)
- Частотный диапазон (синусоида): 0.1 Гц – 500 Гц
- Электрические характеристики:
- Источник питания: 24 В DC (±15%), тройная резервировка питания
- Потребляемая мощность: ≤8 Вт (при полной загрузке)
- Изоляция: Межгрупповая — 3000 В АС, межканальная — 2000 В АС
- Устойчивость к помехам:
- Иммунитет: EN 61000-6-2 (индустриальное окружение), импульсные помехи ±6 kV
- Рабочие условия:
- Температура: -40 °C до +70 °C
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20 (для монтажа в шкафы)
- Протоколы связи: Совместим с шиной ABB AC500, поддерживает Profinet, Modbus TCP (встроенные)
Преимущества и особенности
- Тройная резервировка: ABB UAD149A00011 3BHE014135R0011 защищает компоненты, питание и шину — гарантирует работу даже при отказе двух из трех параллельных цепей, критично для ядерных и высокорисковых процессов.
- Поддержка синусоидальных сигналов: Генерация высокоточных синусоид (THD ≤0.1%) позволяет управлять сервоприводами и точными механизмами, что невозможно для стандартных AO-модулей.
- Высокая точность и динамика: Точность ±0.02% FS и время перехода ≤5 мс обеспечивают быструю и стабильную регулировку параметров (например, скорость турбин, позиция клапанов).
- Продвинутая защита и диагностика: Автоматическое переключение на резервный канал при отказе и детекция деградации компонентов предотвращает остановки и снижает затраты на ремонт.
- Совместимость с российскими стандартами: Сертификация ГОСТ Р 54633-2011 упрощает внедрение ABB UAD149A00011 3BHE014135R0011 в государственные объекты (например, ТЭС, водопроводные станции).
Примеры применения в областях автоматизации
- Энергетика (ТЭС): В тепловой электростанции ABB UAD149A00011 3BHE014135R0011 управляет скоростью турбин: 6 каналов настроены как синусоидальные выходы (50 Гц, 0–10 Вpp) для сервоприводов, а 6 — как 4–20 мА для дросселей регулирования давления. При изменении нагрузки на сеть контроллер ABB AC500 корректирует сигналы модуля, поддерживая скорость турбины на уровне 3000 об/мин — тройная резервировка гарантирует работу при сбое одной цепи.
- Химическая промышленность (Высокоточные реакторы): В химическом заводе ABB UAD149A00011 3BHE014135R0011 управляет позицией клапанов подачи реактивов: 8 каналов настроены как ±10 В DC для симметричного регулирования, а 4 — как 4–20 мА для контроля скорости насосов. При перегрузке клапана модуль автоматически переключает на резервный канал и сигнализирует в ПЛК, сохраняя стабильность реакции.
- Аэрокосмическая промышленность (Производство ракетных компонентов): В заводе по производству ракетных топлив ABB UAD149A00011 3BHE014135R0011 управляет точностью смешивания компонентов: 10 каналов настроены как 4–20 мА для регулирующих клапанов, а 2 — как синусоидальные выходы (100 Гц) для сервоприводов дозаторов. Точность ±0.02% FS гарантирует соотношение компонентов с отклонением не более 0.01%, критично для безопасности топлива.
- Металлургия (Сплавление сверхсплавов): В заводе по производству титановых сплавов ABB UAD149A00011 3BHE014135R0011 регулирует подачу электроэнергии в электродные печи: 12 каналов настроены как 4–20 мА, передавая сигналы от ПЛК Siemens S7-1500. При превышении температуры 1600 °C модуль снижает ток до 4 мА, уменьшая подачу энергии и предотвращая перегрев сплава.
Сравнение с конкурентами
| Параметр | ABB UAD149A00011 3BHE014135R0011 | Аналог 1 (Siemens SM 332 AO 8x12bit) | Аналог 2 (Schneider BMXAMO0800) |
|---|---|---|---|
| Количество каналов | 12 | 8 | 8 |
| Ресервировка | Тройная (компоненты + питание + шина) | Однонаправленная (только питание) | Отсутствует |
| Поддерживаемые сигналы | 4–20 мА, ±10 В DC, синусоида (0–500 Гц) | 4–20 мА, 0–10 В DC | 4–20 мА, 0–5 В DC |
| Точность (4–20 мА) | ±0.02% FS | ±0.1% FS | ±0.08% FS |
| Сертификации | SIL 2, ГОСТ Р 54633-2011 | SIL 1 | SIL 1 |
Советы по выбору и предостережения
Советы по выбору
- По типу исполнительного механизма: Если система использует сервоприводы (требуют синусоидальных сигналов) или критические клапаны, выбирайте ABB UAD149A00011 3BHE014135R0011 — аналоги не поддерживают синусоиды и имеют менее высокую надежность.
- По требованиям к безопасности: Для процессов SIL 2 (ядерная энергетика, аэрокосмика) этот модуль подходит лучше — тройная резервировка и сертификация IEC 61508 гарантируют соответствие стандартам.
- По условиям эксплуатации: Для объектов с температурами ≤-25 °C или ≥60 °C (открытые подстанции, жаркие цехи) ABB UAD149A00011 3BHE014135R0011 предпочтителен, так как имеет более широкий диапазон работы.
Предостережения
- Совместимость с нагрузкой: Для синусоидальных выходов убедитесь, что входное сопротивление сервопривода ≥1 кОм — низкое сопротивление приведет к перегрузке канала и искажению сигнала.
- Кабелирование для синусоиды: Используйте экранированные коаксиальные кабели для синусоидальных сигналов — это уменьшает потерю амплитуды и электромагнитные помехи.
- Регулярная диагностика: Раз в 3 месяца проверяйте состояние каналов и резервировочных цепей через ABB Automation Builder — это позволяет выявить деградацию компонентов на ранней стадии.
- Монтаж: Монтируйте модуль на расстоянии ≥15 см от высоковольтных кабелей (≥10 кВ) — это уменьшает помехи, влияющие на генерацию синусоидальных сигналов.
