Описание

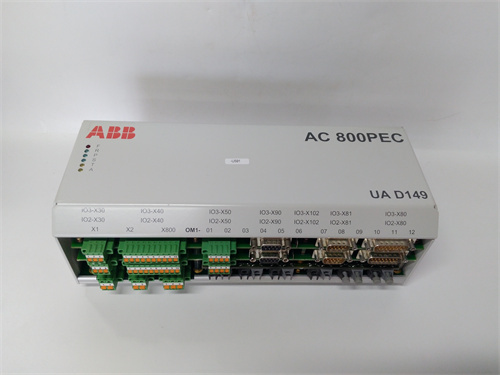

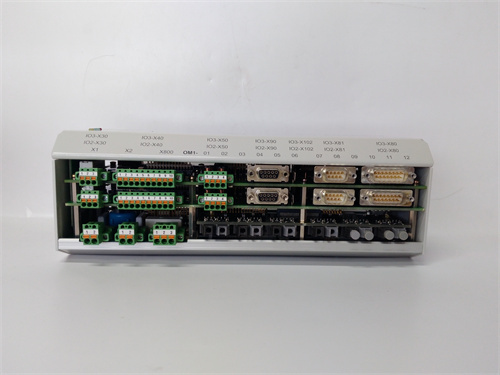

ABB UAD149A11 — это высокопроизводительный модуль аналогового вывода (AO) для систем автоматизации промышленных процессов, разработанный для контроллеров ABB AC500. Он специализируется на точной генерации аналоговых сигналов (ток/напряжение) для управления критическими исполнительными механизмами (регуляторные клапаны, дроссели, сервоприводы), выступая ключевым элементом для регулирования производственных параметров (температура, давление, уровень) в энергетике, химической промышленности и металлургии. В составе автоматизационных схем ABB UAD149A11 легко интегрируется с контроллерами ABB AC500 и другими промышленными ПЛК, обеспечивая стабильную передачу команд в реальном времени.
Описание продукта

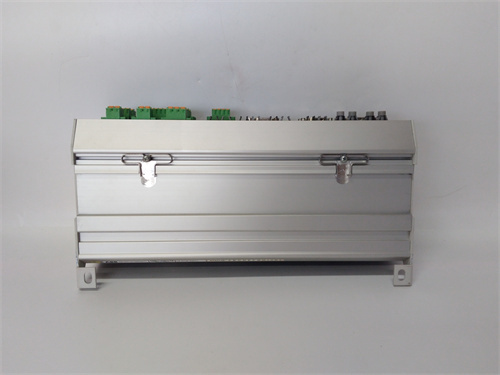

ABB UAD149A11 отличается от базовых модулей аналогового вывода ABB (например, UAD142A01) повышенной точностью сигналов и поддержкой двойной резервировки ключевых электронных компонентов — это гарантирует надежную работу даже в нестабильных условиях (перепады напряжения, электромагнитные помехи). Модуль имеет компактную конструкцию для монтажа в шкафы DIN-рейка, экономя место и упрощая интеграцию в существующие автоматизационные схемы.
Особенностью ABB UAD149A11 является гибкая конфигурация 12 каналов: каждый канал можно настроить как токовый выход (4–20 мА / 0–20 мА) или напряжный выход (0–10 В DC / ±10 В DC) в зависимости от типа исполнительного механизма. Также ABB UAD149A11 включает встроенные функции диагностики и защиты: он детектирует перегрузку каналов, короткое замыкание и выход сигнала за допустимые пределы, автоматически блокируя неисправный канал и сигнализируя об ошибке в ПЛК — это предотвращает повреждение дорогого оборудования и остановку процесса.
Для удобства конфигурации ABB UAD149A11 поддерживает программное обеспечение ABB Automation Builder — через него пользователи могут настраивать параметры каждого канала (тип сигнала, диапазон вывода, коэффициент масштабирования) и отслеживать состояние модуля. В практическом применении ABB UAD149A11 часто используется в трансформаторных подстанциях (регуляция напряжения через дроссели), химических заводах (управление уровнем химикатов через клапаны) и сталелитейных заводах (регуляция подачи топлива в печи). Дополнительно ABB UAD149A11 имеет сертификацию по ГОСТ Р 54633-2011 и соответствие стандарту EN 61000-6-2 (электромагнитная совместимость), что делает его подходящим для российских промышленных объектов.
Технические параметры
- Тип устройства: Модуль аналогового вывода (AO) для систем автоматизации
- Количество каналов: 12 независимых аналоговых выходов (разделенных на 6 групп по 2 канала с отдельной изоляцией)
- Поддерживаемые типы сигналов:
- Токовый выход: 4–20 мА / 0–20 мА (максимальная нагрузка 1 кОм, максимальный ток 30 мА)
- Напряжный выход: 0–10 В DC / ±10 В DC (Максимальная нагрузка 2 кОм)
- Точность генерации сигнала:
- 4–20 мА / 0–10 В DC: ±0.03% FS
- Динамические характеристики:
- Время перехода (0–100% FS): ≤8 мс
- Уровень пульсаций: ≤0.05% FS (в диапазоне 0–1 кГц)
- Электрические характеристики:
- Источник питания: 24 В DC (±15%), поддерживает резервированное питание
- Потребляемая мощность: ≤7 Вт (при полной загрузке)
- Изоляция: Межгрупповая — 2500 В АС, межканальная — 1500 В АС
- Устойчивость к помехам:
- Иммунитет: EN 61000-6-2 (индустриальное окружение), импульсные помехи ±5 kV
- Рабочие условия:
- Температура: -30 °C до +70 °C
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20 (для монтажа в шкафы)
- Протоколы связи: Совместим с шиной контроллера ABB AC500, поддерживает Profinet, Modbus TCP (опционально)
Преимущества и особенности
- Высокая точность сигналов: ABB UAD149A11 обеспечивает точность ±0.03% FS и низкий уровень пульсаций, что критично для регулируемых процессов с строгими требованиями (например, синтез химикатов, регулировка давления в трубопроводах).
- Гибкая конфигурация каналов: Поддержка токовых (4–20 мА) и напряжных (0–10 В DC/±10 В DC) сигналов позволяет подключать различные исполнительные механизмы без дополнительных адаптеров.
- Продвинутая защита и диагностика: Детекция перегрузки, короткого замыкания и выхода за пределы сигнала предотвращает повреждение оборудования и упрощает локализацию неисправностей.
- Двойная резервировка компонентов: Резервировка ключевых микросхем и поддержка резервированного питания устраняют одиночные точки отказа, гарантируя работу в нестабильных сетях.
- Широкий диапазон рабочих температур: Работа в диапазоне -30…+70 °C делает ABB UAD149A11 подходящим для открытых подстанций и жарких цехов, где стандартные модули не выдерживают суровых условий.
Примеры применения в областях автоматизации
- Энергетика (ТЭС): В тепловой электростанции ABB UAD149A11 управляет дросселями регулирования напряжения: 6 каналов настроены как 4–20 мА, передавая сигналы от контроллера ABB AC500. При падении напряжения модуль увеличивает ток до 20 мА, регулируя дроссели и восстанавливая номинальное значение — резервированное питание гарантирует работу при кратковременном сбое электроснабжения.
- Химическая промышленность (Реакторные блоки): В химическом заводе ABB UAD149A11 управляет регулирующими клапанами подачи реактивов: 8 каналов настроены как 4–20 мА, а 4 — как ±10 В DC для симметричного регулирования. При перегрузке клапана (ток >20 мА) модуль блокирует канал и сигнализирует в ПЛК, останавливая подачу реактива и предотвращая переполнение реактора.
- Металлургия (Сталелитейный завод): В сталелитейном заводе ABB UAD149A11 регулирует подачу электроэнергии в электродные печи: 12 каналов настроены как 4–20 мА, передавая сигналы от ПЛК Siemens S7-1500. При достижении температуры стали 1538 °C модуль снижает ток до 4 мА, уменьшая подачу энергии и поддерживая оптимальную температуру плавки.
- Жилищно-коммунальное хозяйство (Водопроводные станции): В водопроводной станции ABB UAD149A11 управляет приводами клапанов резервуаров: 6 каналов настроены как 0–10 В DC, регулируя открытие клапанов в зависимости от уровня воды. При коротком замыкании привода модуль сигнализирует в ПЛК, переключая на резервный клапан и обеспечивая стабильный водоснабжение.
Сравнение с конкурентами
| Параметр | ABB UAD149A11 | Аналог 1 (Siemens SM 332 AO 8x12bit) | Аналог 2 (Schneider BMXAMO0800) |
|---|---|---|---|
| Количество каналов | 12 | 8 | 8 |
| Точность (4–20 мА) | ±0.03% FS | ±0.1% FS | ±0.08% FS |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В DC, ±10 В DC | 4–20 мА, 0–10 В DC | 4–20 мА, 0–5 В DC |
| Защита от перегрузки | Да (автоматическая блокировка) | Нет (только сигнализация) | Да (опционально) |
| Рабочая температура | -30…+70 °C | -25…+60 °C | -20…+60 °C |
Советы по выбору и предостережения
Советы по выбору
- По типу исполнительного механизма: Если система использует разные типы исполнителей (клапаны на 4–20 мА, приводы на ±10 В DC), выбирайте ABB UAD149A11 — он поддерживает все основные сигналы без дополнительных модулей.
- По условиям эксплуатации: Для объектов с температурами ≤-25 °C (открытые подстанции) или ≥60 °C (жаркие цехи) ABB UAD149A11 предпочтителен, так как имеет более широкий диапазон работы.
- По требованиям к точности: Для процессов с требуемой точностью ≤0.05% FS (фармацевтика, высокоточная химия) этот модуль подходит лучше, чем аналоги с точностью ±0.1% FS.
Предостережения
- Совместимость с нагрузкой: Убедитесь, что сопротивление исполнительного механизма соответствует допустимым значениям (≤1 кОм для 4–20 мА, ≤2 кОм для 0–10 В DC) — превышение приведет к искажению сигнала.
- Кабелирование: Для токовых сигналов (4–20 мА) используйте двухпроводные кабели с сечением ≥0.5 мм² — это уменьшает падение напряжения и обеспечивает стабильность передачи.
- Регулярная диагностика: Раз в 6 месяцев проверяйте состояние каналов через ABB Automation Builder — это позволяет выявить деградацию компонентов на ранней стадии.
- Монтаж: Монтируйте модуль на расстоянии ≥10 см от высоковольтных кабелей (≥1 кВ) — это уменьшает электромагнитные помехи, влияющие на генерацию сигналов.
- UAD149A11
