Описание

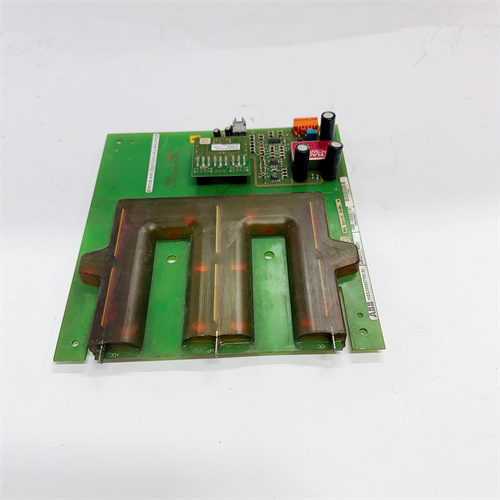

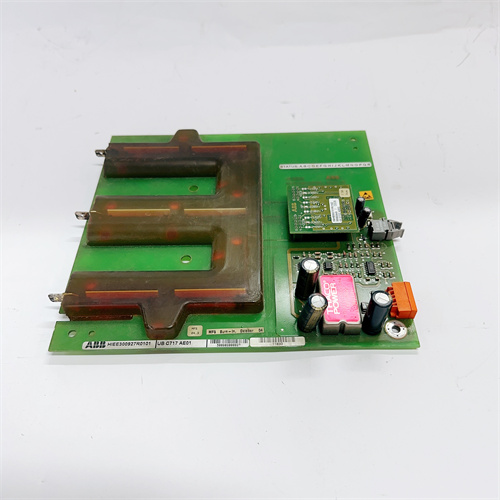

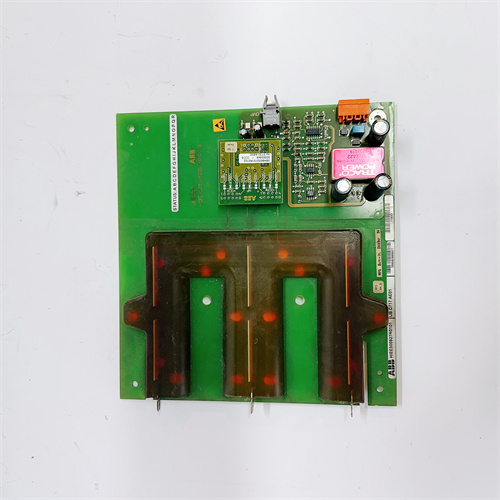

ABB UBC717AE01 HIEE300927R0001 — это универсальный модуль комбинированного ввода/вывода (I/O) для систем автоматизации промышленных процессов, разработанный для контроллеров ABB AC500. Он специализируется на одновременной обработке цифровых и аналоговых сигналов, выступая ключевым элементом для мониторинга и управления сложными производственными параметрами (температура, давление, состояние исполнительных механизмов) в энергетике, химической промышленности и металлургии. В составе автоматизационных схем ABB UBC717AE01 HIEE300927R0001 легко интегрируется с контроллерами ABB AC500 и другими промышленными ПЛК, обеспечивая стабильную передачу данных и команд в реальном времени.
Описание продукта
ABB UBC717AE01 HIEE300927R0001 отличается от специализированных модулей (только AI или только DI/DO) гибкой конфигурацией каналов — он сочетает 16 аналоговых входов (AI) и 16 цифровых входов/выходов (DI/DO) в одном устройстве, устраняя необходимость покупки нескольких модулей и экономя место в шкафу DIN-рейка. Модуль поддерживает двойную резервировку ключевых электронных компонентов и питания, что гарантирует надежную работу даже в нестабильных условиях (перепады напряжения, электромагнитные помехи).
Особенностью ABB UBC717AE01 HIEE300927R0001 является широкая поддержка сигналов: аналоговые каналы работают с Pt100/Pt1000, 4–20 мА, 0–10 В DC, а цифровые — с 24 В DC (входы/выходы) и 110 В АС (выходы опционально), позволяя подключать разные типы датчиков и исполнительных механизмов без адаптеров. Также ABB UBC717AE01 HIEE300927R0001 включает встроенные функции продвинутой диагностики: он детектирует разрывы цепей (для AI/DI), перегрузку выходов (для DO), искажения аналоговых сигналов и сигнализирует об ошибках в ПЛК, позволяя операторам быстро локализовать неисправности.
Для удобства конфигурации ABB UBC717AE01 HIEE300927R0001 поддерживает программное обеспечение ABB Automation Builder — через него пользователи могут настраивать тип каждого канала (AI/DI/DO), задавать параметры аналоговых измерений (диапазон, точность) и фильтры для цифровых сигналов. В практическом применении ABB UBC717AE01 HIEE300927R0001 часто используется в комплексных объектах (например, ТЭС, где нужно одновременно измерять температуру пара и управлять клапанами), так как он сокращает сложность схем и снижает затраты. Дополнительно модуль имеет сертификацию ГОСТ Р 54633-2011 и EN 61000-6-2 (электромагнитная совместимость), что делает его подходящим для российских промышленных объектов.
Технические параметры
- Тип устройства: Комбинированный модуль I/O (аналоговый ввод + цифровой ввод/вывод)
- Конфигурация каналов:
- Аналоговые входы (AI): 16 каналов (группы по 4 с отдельной изоляцией)
- Цифровые входы/выходы (DI/DO): 16 каналов (настраиваемые, 8 DI + 8 DO по умолчанию)
- Поддерживаемые сигналы:
- AI: Pt100 (2-/3-/4-проводные), Pt1000, 4–20 мА, 0–10 В DC
- DI: 24 В DC (9–32 В DC), максимальный входной ток ≤5 мА
- DO: 24 В DC (9–32 В DC) / 110 В АС (90–130 В АС), максимальная нагрузка 2 А (резистивная)
- Точность аналоговых измерений:
- Pt100/Pt1000: ±0.05% FS
- 4–20 мА / 0–10 В DC: ±0.03% FS
- Электрические характеристики:
- Источник питания: 24 В DC (±15%), двойная резервировка
- Потребляемая мощность: ≤10 Вт (при полной загрузке)
- Изоляция: Межгрупповая — 2500 В АС, межканальная — 1500 В АС
- Устойчивость к помехам:
- Иммунитет: EN 61000-6-2 (индустриальное окружение), импульсные помехи ±5 kV
- Рабочие условия:
- Температура: -30 °C до +70 °C
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20 (для монтажа в шкафы)
- Протоколы связи: Совместим с шиной ABB AC500, поддерживает Profinet, Modbus TCP (опционально)
Преимущества и особенности
- Комбинированная функциональность: ABB UBC717AE01 HIEE300927R0001 сочетает AI и DI/DO в одном модуле, устраняя необходимость нескольких устройств и экономя место в шкафу.
- Широкая поддержка сигналов: Работа с Pt100/Pt1000, 4–20 мА, 24 В DC/110 В АС позволяет подключать разные типы датчиков и исполнителей без адаптеров.
- Двойная резервировка: Резервировка компонентов и питания гарантирует надежность в нестабильных условиях (например, перепады напряжения в ТЭС).
- Продвинутая диагностика: Детекция разрывов, перегрузок и искажений сигналов упрощает обслуживание и предотвращает остановки процесса.
- Устойчивость к помехам: Соответствие EN 61000-6-2 обеспечивает стабильную работу в объектах с высоким уровнем электромагнитных помех (металлургические заводы).
Примеры применения в областях автоматизации
- Энергетика (ТЭС): В тепловой электростанции ABB UBC717AE01 HIEE300927R0001 мониторит параметры турбины: 8 AI каналов подключены к Pt100 датчикам температуры обмоток, 8 AI — к 4–20 мА датчикам давления пара, а 16 DI/DO — к сигналам состояния охлаждающих насосов и клапанов. При превышении температуры 120 °C модуль через DO закрывает клапаны подачи топлива и сигнализирует в контроллер ABB AC500.
- Химическая промышленность (Реакторные блоки): В химическом заводе ABB UBC717AE01 HIEE300927R0001 контролирует реакторы: 10 AI — к 4–20 мА датчикам уровня химикатов, 6 AI — к Pt1000 датчикам температуры, 10 DI — к сигналам состояния насосов, 6 DO — к управлению клапанами. При падении уровня химикатов ниже критического модуль через DO запускает насосы для пополнения.
- Металлургия (Сталелитейный завод): В сталелитейном заводе ABB UBC717AE01 HIEE300927R0001 управляет электродными печами: 12 AI — к 4–20 мА датчикам тока и Pt100 датчикам температуры стали, 4 AI — к 0–10 В DC датчикам уровня шлака, 16 DI/DO — к сигналам состояния электродов и вентиляторов. При достижении температуры 1538 °C модуль через DO регулирует подачу электроэнергии.
- Жилищно-коммунальное хозяйство (Водопроводные станции): В водопроводной станции ABB UBC717AE01 HIEE300927R0001 контролирует резервуары: 8 AI — к 4–20 мА датчикам уровня воды, 8 AI — к Pt100 датчикам температуры, 8 DI — к сигналам состояния фильтров, 8 DO — к управлению насосами. При низком уровне воды модуль через DO запускает насосы и сигнализирует в ПЛК.
Сравнение с конкурентами
| Параметр | ABB UBC717AE01 HIEE300927R0001 | Аналог 1 (Siemens SM 323 DI/DO + SM 331 AI) | Аналог 2 (Schneider BMXAMI0800 + BMXDDI1600) |
|---|---|---|---|
| Комбинированная функциональность | Да (16 AI + 16 DI/DO) | Нет (отдельные модули) | Нет (отдельные модули) |
| Точность AI (4–20 мА) | ±0.03% FS | ±0.1% FS | ±0.08% FS |
| Поддерживаемые DO напряжения | 24 В DC / 110 В АС | Только 24 В DC | Только 24 В DC |
| Резервировка | Двойная (компоненты + питание) | Отсутствует | Отсутствует |
| Российские сертификации | ГОСТ Р 54633-2011 | Отсутствуют | Отсутствуют |
Советы по выбору и предостережения
Советы по выбору
- По комплексным задачам: Если нужно одновременно обрабатывать аналоговые (температура, давление) и цифровые (состояние клапанов) сигналы, выбирайте ABB UBC717AE01 HIEE300927R0001 — он заменяет два отдельных модуля, снижая затраты.
- По условиям эксплуатации: Для объектов с температурой ≤-25 °C или ≥60 °C (открытые подстанции) этот модуль предпочтителен, так как имеет более широкий диапазон работы, чем аналоги.
- По требованиям к надежности: Для систем с нестабильным электроснабжением (например, удаленные ТЭС) ABB UBC717AE01 HIEE300927R0001 подходит лучше — двойная резервировка гарантирует непрерывную работу.
Предостережения
- Конфигурация каналов: При настройке через ABB Automation Builder четко разделяйте AI и DI/DO — неправильная конфигурация может привести к повреждению датчиков или модуля.
- Кабелирование для AI: Для Pt100/Pt1000 используйте 3-/4-проводные кабели — это уменьшает ошибки измерения из-за сопротивления проводов.
- Монтаж: Монтируйте модуль на расстоянии ≥10 см от высоковольтных кабелей (≥1 кВ) — это уменьшает электромагнитные помехи, влияющие на аналоговые сигналы.
- Регулярная диагностика: Раз в 6 месяцев проверяйте состояние каналов и резервировочных цепей — это позволяет выявить деградацию компонентов на ранней стадии.
