Описание

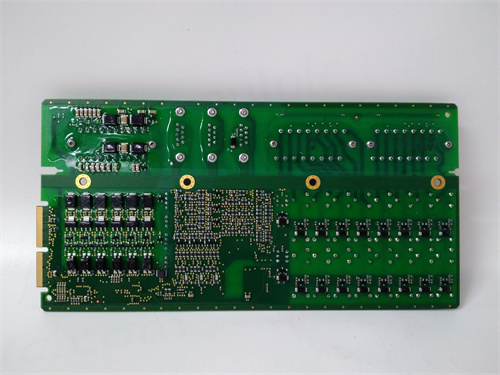

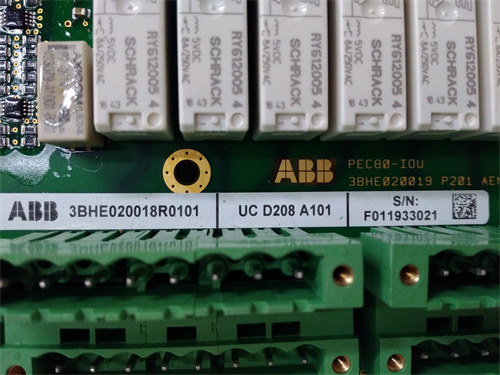

ABB UCD208A101 3BHE020018R0101
ABB UCD208A101 3BHE020018R0101 — это специализированный модуль цифрового ввода/вывода (DI/DO) для систем автоматизации промышленных процессов, разработанный для контроллеров ABB AC500. Он предназначен для надежной передачи цифровых сигналов между ПЛК и исполнительными механизмами (клапаны, насосы, контакторы), выступая ключевым элементом для контроля состояния и управления простыми производственными циклами в энергетике, металлургии и ЖКХ. В составе автоматизационных схем ABB UCD208A101 3BHE020018R0101 легко интегрируется с контроллерами ABB AC500 и другими промышленными ПЛК, обеспечивая стабильную коммуникацию в реальном времени.
Описание продукта
ABB UCD208A101 3BHE020018R0101 отличается от базовых модулей цифрового I/O высокой нагрузочной способностью выходов и поддержкой двойной резервировки ключевых электронных компонентов — это гарантирует надежную работу даже в условиях высоких электромагнитных помех (например, рядом с крупными моторами, электродными печами). Модуль имеет компактную конструкцию для монтажа в шкафы DIN-рейка, экономя место и упрощая интеграцию в существующие автоматизационные схемы.
Особенностью ABB UCD208A101 3BHE020018R0101 является гибкая конфигурация 16 каналов: 8 каналов можно настроить как цифровые входы (DI) для считывания сигналов от датчиков состояния (контакторы, концевики), а 8 — как цифровые выходы (DO) для управления исполнительными механизмами. Также ABB UCD208A101 3BHE020018R0101 включает встроенные функции диагностики и защиты: он детектирует короткое замыкание на выходах, перегрузку каналов и отсутствие питания, автоматически блокируя неисправный канал и сигнализируя об ошибке в ПЛК — это предотвращает повреждение оборудования и остановку процесса.
Для удобства конфигурации ABB UCD208A101 3BHE020018R0101 поддерживает программное обеспечение ABB Automation Builder — через него пользователи могут настраивать тип каждого канала (DI/DO), задавать параметры фильтрации помех для входов и отслеживать состояние модуля. В практическом применении ABB UCD208A101 3BHE020018R0101 часто используется в трансформаторных подстанциях (контроль состояния выключателей), сталелитейных заводах (управление вентиляторами) и водопроводных станциях (управление клапанами резервуаров). Дополнительно ABB UCD208A101 3BHE020018R0101 имеет сертификацию по ГОСТ Р 54633-2011 и соответствие стандарту EN 61000-6-2 (электромагнитная совместимость), что делает его подходящим для российских промышленных объектов.
Технические параметры
- Тип устройства: Модуль цифрового ввода/вывода (DI/DO) для систем автоматизации
- Конфигурация каналов: 16 универсальных каналов (настраиваются как 8 DI + 8 DO по умолчанию)
- Поддерживаемые сигналы:
- DI: 24 В DC (9–32 В DC), максимальный входной ток ≤5 мА, время отклика ≤1 мс
- DO: 24 В DC (9–32 В DC), максимальная нагрузка 3 А (резистивная), 1 А (индуктивная)
- Электрические характеристики:
- Источник питания: 24 В DC (±15%), поддерживает резервированное питание
- Потребляемая мощность: ≤5 Вт (при полной загрузке)
- Изоляция: Межканальная изоляция 500 В АС, изоляция от шиной 250 В АС
- Устойчивость к помехам:
- Иммунитет к электромагнитным помехам: EN 61000-6-2
- Импульсные помехи: ±4 kV (на входы/выходы)
- Рабочие условия:
- Температура: -25 °C до +60 °C
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20 (для монтажа в шкафы)
- Протоколы связи: Совместим с шиной контроллера ABB AC500, поддерживает Modbus RTU, Profinet (опционально)
Преимущества и особенности
- Высокая нагрузочная способность: ABB UCD208A101 3BHE020018R0101 обеспечивает нагрузку до 3 А на выходы, позволяя управлять мощными исполнительными механизмами (например, крупными насосами) без дополнительных контакторов.
- Двойная резервировка компонентов: Резервировка ключевых микросхем и поддержка резервированного питания устраняют одиночные точки отказа, гарантируя работу в нестабильных сетях.
- Продвинутая защита и диагностика: Детекция короткого замыкания, перегрузки и отсутствия питания упрощает локализацию неисправностей и предотвращает повреждение оборудования.
- Устойчивость к помехам: Соответствие EN 61000-6-2 гарантирует стабильную работу в объектах с высоким уровнем электромагнитных помех (например, металлургические заводы).
- Гибкая конфигурация: Возможность настройки каналов как DI/DO адаптирует модуль под разные задачи (мониторинг/управление), без необходимости покупки отдельных устройств.
Примеры применения в областях автоматизации
- Энергетика (Трансформаторные подстанции): В городской трансформаторной подстанции ABB UCD208A101 3BHE020018R0101 контролирует состояние выключателей: 8 DI каналов подключены к сигналам контакторов выключателей, а 8 DO — к управлению лампами индикации и мелкими насосами охлаждения. При отключении выключателя модуль через DI фиксирует состояние и через DO включает индикатор аварии, сигнализируя в контроллер ABB AC500.
- Металлургия (Сталелитейный завод): В сталелитейном заводе ABB UCD208A101 3BHE020018R0101 управляет вентиляторами охлаждения электродных печей: 6 DI — к концевикам положения вентиляторов, 2 DI — к датчикам перегрева, 8 DO — к управлению приводами вентиляторов. При перегреве печи модуль через DO увеличивает скорость вентиляторов, поддерживая оптимальную температуру.
- Жилищно-коммунальное хозяйство (Водопроводные станции): В водопроводной станции ABB UCD208A101 3BHE020018R0101 управляет клапанами резервуаров: 8 DI — к датчикам уровня воды (верхний/нижний предел), 8 DO — к управлению электроклапанами. При достижении верхнего уровня воды модуль через DO закрывает входной клапан и сигнализирует в ПЛК, предотвращая переполнение.
- Химическая промышленность (Хранилища химикатов): В хранилище химикатов ABB UCD208A101 3BHE020018R0101 контролирует состояние дверных замков и сигнализацию: 4 DI — к контакторам замков, 4 DI — к датчикам газового утечки, 8 DO — к управлению световой сигнализацией и звуковым оповещением. При утечке газа модуль через DO активирует сигнализацию и сигнализирует в ПЛК.
Сравнение с конкурентами
| Параметр | ABB UCD208A101 3BHE020018R0101 | Аналог 1 (Siemens SM 323 DI/DO 16x24VDC) | Аналог 2 (Schneider BMXDDI1600 + BMXDDO1600) |
|---|---|---|---|
| Количество каналов | 16 (8 DI + 8 DO) | 16 (8 DI + 8 DO) | 32 (16 DI + 16 DO, отдельные модули) |
| Максимальная нагрузка DO | 3 А (резистивная) | 2 А (резистивная) | 2 А (резистивная) |
| Резервировка | Двойная (компоненты + питание) | Отсутствует | Отсутствует |
| Российские сертификации | ГОСТ Р 54633-2011 | Отсутствуют | Отсутствуют |
| Устойчивость к помехам | EN 61000-6-2 | EN 61000-6-3 | EN 61000-6-2 |
Советы по выбору и предостережения
Советы по выбору
- По типу нагрузки: Если система использует исполнительные механизмы с нагрузкой >2 А (например, крупные насосы, электроклапаны), выбирайте ABB UCD208A101 3BHE020018R0101 — аналоги не поддерживают высокую нагрузку без дополнительных контакторов.
- По условиям эксплуатации: Для объектов с нестабильным электроснабжением (открытые подстанции) этот модуль подходит лучше — резервированное питание гарантирует непрерывную работу.
- По задачам монтажа: Если нужно сочетать DI и DO в одном устройстве (экономия места в шкафу), ABB UCD208A101 3BHE020018R0101 предпочтителен, чем отдельные модули DI и DO.
Предостережения
- Совместимость с нагрузкой: Убедитесь, что нагрузка исполнительного механизма не превышает 3 А (резистивная) или 1 А (индуктивная) — превышение приведет к выходу DO из строя.
- Кабелирование: Для DO с нагрузкой >1 А используйте кабели с сечением ≥1 мм² — это уменьшает нагрев кабеля и падение напряжения.
- Защита индуктивных нагрузок: Для индуктивных механизмов (моторы, соленоиды) подключите защитные диоды параллельно выходам — это предотвращает импульсы переменного напряжения, повреждающие модуль.
- Регулярная диагностика: Раз в 6 месяцев проверяйте состояние каналов через ABB Automation Builder — это позволяет выявить деградацию контактов на ранней стадии.
