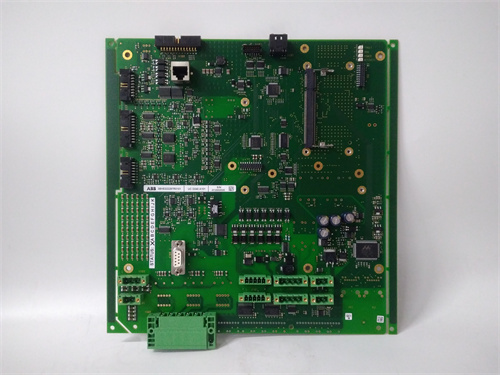

ABB UCD240

Описание

Обзор продукта: ABB UCD240

Технические параметры ABB UCD240

• Тип и функциональность:
  • ABB UCD240 — цифровой модуль вывода (DO) без входных каналов, предназначенный для монтажа в шасси ABB Advant OCS (MasterPiece 200/300/400).
• Цифровые выходы (DO):
  • 16 каналов, тип выхода: транзисторный (NPN), открытие коллектора;
  • Напряжение питания для нагрузки: 24 В DC (диапазон 18–30 В DC);
  • Максимальный ток на канал: 2 А (продолжительный режим), 5 А (кратковременный, до 10 с);
  • Суммарный максимальный ток по всем каналам: 10 А;
  • Время реакции: ≤1 мс (включение/отключение).
• Архитектура и надежность:
  • Одиночная архитектура с поддержкой самодиагностики: проверка каналов на короткое замыкание, перегрузку и отключение транзистора;
  • Средний наработал до отказа (MTBF): ≥180 000 часов (по стандарту IEC 61709);
  • Сертификации: CE, UL 508, CSA C22.2 No. 14.
• Защитные функции и рабочие условия:
  • Защита от короткого замыкания: автоматическое ограничение тока при коротком замыкании на землю;
  • Защита от перегрева: встроенный термостат, отключающий канал при превышении температуры 100 °C;
  • Температурный диапазон: 0 °C до +60 °C;
  • Влажность: 5–95% (без конденсации); сопротивление вибрациям (10–500 Гц, 0,5 Г) и ударам (15 Г, 11 мс);
  • Питание: 24 В DC (диапазон 18–30 В DC); потребляемый ток ≤0,6 А.

Преимущества и особенности ABB UCD240

1. Высокий ток на выходах и возможность прямого управления нагрузками:

   ABB UCD240 поддерживает максимальный ток 2 А на каждом канале (продолжительный режим), что позволяет напрямую управлять мощными исполнительными механизмами — например, электромагнитными клапанами (1,5 А), маломощными насосами (2 А) или сигнальными маячками (0,5 А). Это устраняет необходимость дополнительных реле, сокращая размеры системы и снижая риск ошибок.

2. Усиленные защитные функции:

   Модуль оснащен защитой от короткого замыкания и перегрева — при коротком замыкании в цепи нагрузки ток автоматически ограничивается, предотвращая повреждение транзисторов и подключенного оборудования. Термостат защищает ABB UCD240 от перегрева при длительной работе с максимальной нагрузкой.

3. Легкая интеграция и диагностика:

   ABB UCD240 полностью совместим с шасси и контроллерами ABB Advant OCS, а также настраивается через стандартное ПО ABB Control Builder. Встроенная самодиагностика обнаруживает неисправности каналов (например, отключение транзистора) и передает алерты в контроллер, позволяя операторам быстро локализовать и устранить проблемы.

4. Компактность и экономия места:

   16 выходов в одном модуле позволяют экономить место в шасси ABB Advant — для управления 32 клапанов достаточно двух ABB UCD240 вместо 4–8 стандартных модулей с низким током, что упрощает монтаж и снижает затраты.

Примеры применения ABB UCD240

• Нефтегазовая отрасль: Управление клапанами на добывающих площадках

  На нефтедобывающей площадке ABB UCD240 управляет 16 электромагнитными клапанами в трубопроводах (каждой клапан потребляет 1,2 А). Контроллер ABB Advant отправляет сигналы на модуль, который включает/отключает клапаны для регулировки потока нефти. Защита от короткого замыкания ABB UCD240 предотвращает повреждение модуля при влажных условиях (морская атмосфера). Детали реализаций можно посмотреть по ссылке на ABB UCD240 (здесь будет ваша предоставленная ссылка).

• Химическая промышленность: Управление насосами дозирования

  В химическом заводе ABB UCD240 управляет 8 маломощными насосами дозирования реагентов (каждой насос потребляет 1,8 А). Модуль обеспечивает точное включение/отключение насосов по сигналу контроллера, поддерживая стабильную концентрацию реагентов в реакторах. При перегрузке насоса термостат модуля отключает канал, предотвращая перегрев.

• Энергетика: Управление сигнальными маячками и вентиляторами

  В теплоэлектростанции ABB UCD240 управляет 10 сигнальными маячками (0,3 А каждый) и 6 вентиляторами вспомогательного оборудования (1,5 А каждый). Модуль гарантирует быструю реакцию на сигналы контроллера (≤1 мс), что критически важно для своевременного оповещения операторов о состоянии оборудования.

Сравнение с конкурентами и рекомендации по выбору

• Выбирайте ABB UCD240 если вы используете системы ABB Advant OCS и нуждаетесь в модуле вывода с высоким током на каналах (2 А) и усиленными защитными функциями. Он оптимально подходит для проектов, где требуется прямое управление мощными исполнительными механизмами (клапаны, насосы) без дополнительных реле.
• Если ваши нагрузки имеют низкий ток (≤0,5 А) или системы основаны на Siemens S7-400/Rockwell ControlLogix, можно рассмотреть конкурентные модули. Но для сред с шасси ABB Advant и мощными нагрузками ABB UCD240 является предпочтительным выбором.
• Перед покупкой рассчитайте ток каждой нагрузки (не должен превышать 2 А на канал) и подтвердите совместимость с вашим шасси ABB Advant, а также изучите детальные спецификации по ссылке на ABB UCD240 (здесь будет ваша предоставленная ссылка).

Важные примечания при использовании ABB UCD240

1. Контроль суммарного тока:

   Не превышайте суммарный ток по всем каналам ABB UCD240 (10 А). При подключении нескольких нагрузок (например, 5 насосов по 2 А) распределите их равномерно по модулям, чтобы не перегрузить систему.

2. Корректное подключение нагрузки:

   Соблюдайте полярность при подключении нагрузки — нагрузка должна быть подключена между положительным полюсом питания и выходом модуля (NPN тип). Неправильное подключение приведет к неработе канала или повреждению транзистора.

3. Регулярная проверка диагностики:

   Раз в полугодие выполняйте тест самодиагностики всех каналов — через ПО ABB Control Builder проверяйте реакцию на включение/отключение и защиту от короткого замыкания. Это помогает выявить скрытые неисправности до возникновения аварий.
