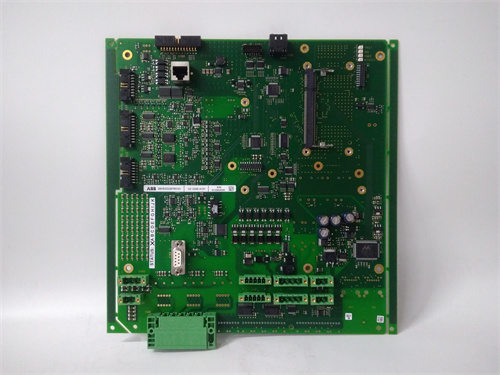

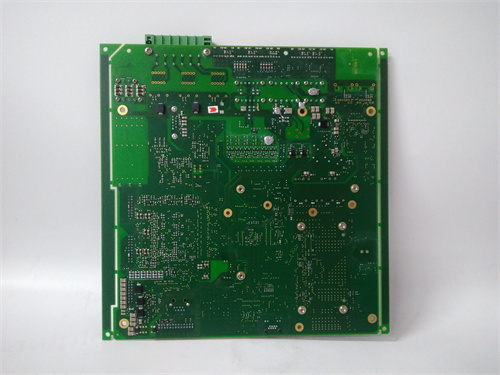

ABB UCD240A101

Описание

Обзор продукта: ABB UCD240A101

Технические параметры ABB UCD240A101

• Тип и функциональность:
  • ABB UCD240A101 — цифровой модуль вывода (DO) без входных каналов, предназначенный для монтажа в шасси ABB Advant OCS (MasterPiece 200/300/400).
• Цифровые выходы (DO):
  • 16 каналов, тип выхода: транзисторный (NPN), открытие коллектора;
  • Напряжение питания для нагрузки: 24 В DC (широкий диапазон 18–32 В DC);
  • Максимальный ток на канал: 2 А (продолжительный режим), 6 А (кратковременный, до 15 с, для старта насосов);
  • Суммарный максимальный ток по всем каналам: 12 А;
  • Время реакции: ≤0,8 мс (включение/отключение).
• Архитектура и надежность:
  • Одиночная архитектура с двойной буферизацией команд (защита от потери сигнала при сбое коммуникации);
  • Поддержка расширенной самодиагностики: проверка каналов на короткое замыкание, перегрузку, отключение транзистора и перегрев модуля;
  • Средний наработал до отказа (MTBF): ≥200 000 часов (по стандарту IEC 61709);
  • Сертификации: CE, UL 508, CSA C22.2 No. 14, ATEX Zone 2/IECEx Zone 2.
• Защитные функции и рабочие условия:
  • Защита от короткого замыкания: автоматическое ограничение тока (до 8 А) с восстановлением после устранения причины;
  • Защита от перегрева: термостат с отключением модуля при температуре ≥105 °C;
  • Защита от нестабильного питания: фильтрация импульсов и плавное регулирование выходного сигнала;
  • Температурный диапазон: 0 °C до +60 °C;
  • Влажность: 5–95% (без конденсации); сопротивление вибрациям (10–500 Гц, 0,8 Г) и ударам (20 Г, 11 мс);
  • Питание: 24 В DC (диапазон 18–32 В DC); потребляемый ток ≤0,7 А.

Преимущества и особенности ABB UCD240A101

1. Поддержка кратковременной перегрузки тока и старта мощных нагрузок:

   ABB UCD240A101 выдерживает кратковременный ток до 6 А на канал (в течение 15 с), что позволяет напрямую запускать нагрузки с высоким пусковым током — например, маломощные насосы (пусковый ток 5 А) или электромагнитные клапаны с уплотнением (пусковый ток 4,5 А). Это устраняет необходимость дополнительных контакторов, сокращая сложность и стоимость системы.

2. Усиленные защитные функции и устойчивость:

   Модуль оснащен комплексом защит — от короткого замыкания, перегрева и нестабильного питания. Фильтры импульсов предотвращают ложное срабатывание при скачках напряжения, а термостат защищает ABB UCD240A101 от перегрева при длительной работе с максимальной нагрузкой. Сертификация ATEX Zone 2 позволяет использовать модуль в опасных зонах с взрывоопасной атмосферой.

3. Легкая интеграция и детальная диагностика:

   ABB UCD240A101 полностью совместим с шасси и контроллерами ABB Advant OCS, а также настраивается через стандартное ПО ABB Control Builder. Встроенная самодиагностика не только обнаруживает неисправности каналов (например, отключение транзистора), но и сигнализирует о перегреве или нестабильном питании, позволяя операторам устранить проблемы до возникновения аварий.

4. Компактность и экономия места:

   16 выходов в одном модуле позволяют экономить место в шасси ABB Advant — для управления 32 исполнительными механизмами достаточно двух ABB UCD240A101 вместо 4–8 стандартных модулей с низким током, упрощая монтаж и обслуживание.

Примеры применения ABB UCD240A101

• Нефтегазовая отрасль: Управление насосами на транзитных трубопроводах

  На транзитном трубопроводе газа ABB UCD240A101 управляет 8 маломощными насосами компрессии (пусковый ток 5 А, рабочий ток 1,8 А). Модуль обеспечивает безопасный запуск насосов за счет поддержки кратковременной перегрузки тока, а защитная функция от короткого замыкания предотвращает повреждение при влажных условиях (морская атмосфера). Детали реализаций можно посмотреть по ссылке на ABB UCD240A101 (здесь будет ваша предоставленная ссылка).

• Химическая промышленность: Управление электромагнитными клапанами

  В химическом заводе ABB UCD240A101 управляет 16 электромагнитными клапанами в системе подачи реагентов (пусковый ток 4 А, рабочий ток 1,5 А). Благодаря быстрой реакции модуля (≤0,8 мс) клапаны открываются/закрываются синхронно с сигналами контроллера, поддерживая стабильность реакционных процессов.

• Энергетика: Управление вентиляторами и сигнальными маячками

  В теплоэлектростанции ABB UCD240A101 управляет 10 вентиляторов вспомогательного оборудования (пусковый ток 5,5 А) и 6 сигнальных маячков (рабочий ток 0,4 А). Модуль адаптируется к нестабильному питанию от локального генератора, гарантируя неотказную работу в условиях перепадов напряжения.

Сравнение с конкурентами и рекомендации по выбору

• Выбирайте ABB UCD240A101 если вы используете системы ABB Advant OCS и нуждаетесь в модуле вывода с поддержкой кратковременной перегрузки тока (до 6 А), широким диапазоном питания и сертификацией ATEX. Он оптимально подходит для проектов с мощными нагрузками (насосы, клапаны) и нестабильными условиями питания.
• Если ваши нагрузки имеют низкий пусковый ток (≤1 А) или системы основаны на Siemens S7-400/Rockwell ControlLogix, можно рассмотреть конкурентные модули. Но для сред с шасси ABB Advant и требованиями к мощности ABB UCD240A101 является предпочтительным выбором.
• Перед покупкой рассчитайте пусковый и рабочий ток нагрузок (не должны превышать 6 А и 2 А соответственно) и подтвердите совместимость с вашим шасси ABB Advant, а также изучите детальные спецификации по ссылке на ABB UCD240A101 (здесь будет ваша предоставленная ссылка).

Важные примечания при использовании ABB UCD240A101

1. Контроль длительности кратковременной перегрузки:

   Не превышайте длительность кратковременного тока (6 А) более 15 с — это может привести к перегреву транзисторов и повреждению ABB UCD240A101. Используйте эту функцию только для запуска нагрузок, а не для длительной работы.

2. Распределение суммарной нагрузки:

   Не превышайте суммарный ток по всем каналам (12 А). При подключении нескольких мощных нагрузок (например, 4 насоса по 2 А) распределите их по разным модулям, чтобы не перегрузить систему.

3. Регулярная проверка диагностики:

   Раз в полугодие выполняйте тест самодиагностики через ПО ABB Control Builder — проверяйте реакцию каналов на включение/отключение, защиту от короткого замыкания и перегрева. Это помогает выявить скрытые неисправности до возникновения аварий.
