Описание

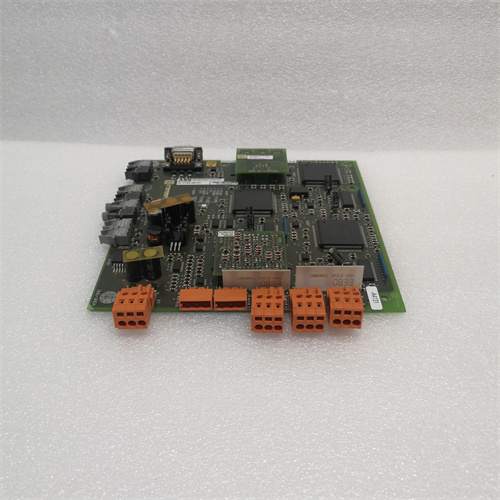

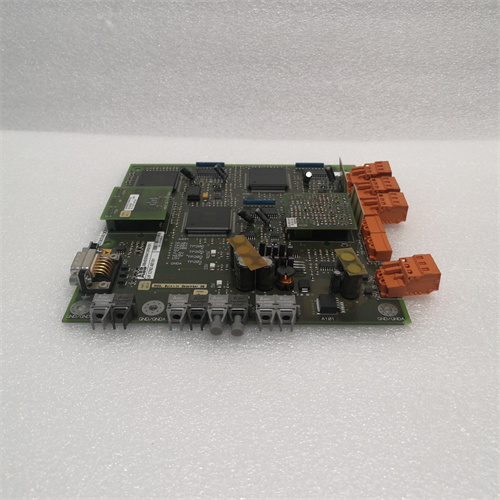

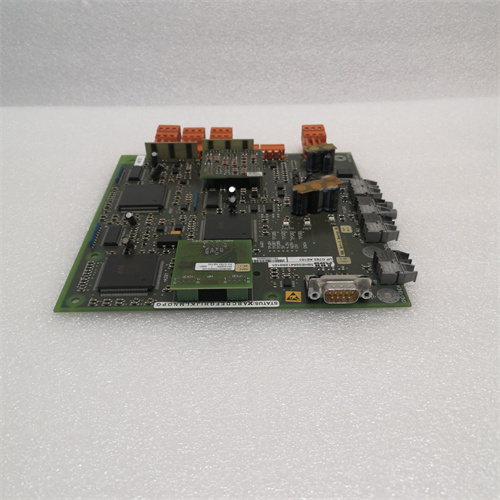

Подробный обзор коммуникационного модуля ABB UFD402A101
Продукт: ABB UFD402A101 – это высокопроизводительный модуль связи (Fieldbus Interface) для контроллеров семейства AC 800M, являющегося флагманской платформой ABB для систем распределенного управления (DCS). Модуль UFD402A101 служит ключевым интерфейсом для подключения контроллера к промышленным полевым сетям, обеспечивая надежный обмен данными с удаленным оборудованием. Интеграция модуля ABB UFD402A101 в стойку управления значительно расширяет возможности системы по взаимодействию с устройствами нижнего уровня.
Основные технические параметры (типовые для данной серии)
- Назначение: Полевой интерфейсный модуль (FIM) для шины PROFIBUS DP.
- Поддерживаемый протокол: PROFIBUS DP (DP-V0/V1), работает в качестве ведущего устройства (Master/Class 1).
- Скорость обмена данными: Автонастройка до 12 Мбит/с.
- Подключение: Интерфейс RS-485, разъем SUB-D 9-pin.
- Количество подключаемых ведомых устройств (Slaves): До 125 (зависит от конфигурации и объема данных).
- Питание: Получает питание от шины базового модуля контроллера AC 800M.
- Рабочая температура: от 0 °C до +60 °C.
Ключевые преимущества и особенности
- Высокая надежность в промышленных условиях: Модуль предназначен для круглосуточной работы в условиях цеха, обладает защитой от электрических помех и вибрации.
- Стандартизированный протокол PROFIBUS DP: Обеспечивает легкую интеграцию с огромным парком стандартного промышленного оборудования (приводы, датчики, исполнительные механизмы) от сотен различных производителей.
- Детерминированная связь: Гарантирует предсказуемое время цикла обмена данными, что критически важно для систем управления в реальном времени.
- Простая конфигурация: Настройка модуля ABB UFD402A101 осуществляется в единой инженерной среде Control Builder M, где задаются параметры сети и конфигурация подключенных устройств.
- Горячая замена: Поддержка возможности замены модуля без остановки контроллера (требует соответствующей конфигурации системы и стойки).
Применение в различных отраслях
- Нефтегазовая промышленность: Организация связи с удаленными шкафами ввода-вывода на компрессорных станциях или установках подготовки нефти и газа.
- Энергетика: Подключение интеллектуальных электроприводов, систем мониторинга и силового оборудования к центральному контроллеру АСУ ТП.
- Водоподготовка и водоочистка: Интеграция в систему управления разнородных устройств: насосы, задвижки, дозирующие станции и анализаторы качества воды от разных поставщиков.
- Производство: Создание распределенных сетей управления технологическими линиями, где UFD402A101 агрегирует данные с множества станций.
Сравнение с аналогами конкурентов (на примере Siemens)
| Параметр | ABB UFD402A101 (в системе AC 800M) | Аналог: Siemens IM 153-2 (в системе ET 200M для S7-400/S7-1500) |
|---|---|---|
| Роль в системе | Модуль связи основного контроллера (Master). Устанавливается в стойку CPU. | Интерфейсный модуль удаленной стойки ввода-вывода (Slave). Устанавливается удаленно. |
| Архитектура | Централизованный мастер-профиль. Контроллер активно опрашивает устройства. | Распределенный ввод-вывод. Контроллер общается с удаленной станцией как с единым модулем. |
| Ключевое различие | Позволяет контроллеру AC 800M напрямую управлять полевыми устройствами по PROFIBUS DP. | Позволяет распределить модули ввода-вывода, но сам по себе не является мастером для других устройств. |
Рекомендации по выбору и важные замечания
- Проверка совместимости: Убедитесь, что базовый модуль контроллера AC 800M (например, PM802F, PM803F, PM851 и т.д.) поддерживает установку модулей связи типа UFD402A101, и в конфигурации стойки есть свободный слот.
- Прошивка (Firmware): Версия прошивки модуля должна быть совместима с версией среды выполнения контроллера (CExX) и инженерной станции Control Builder M.
- Конфигурация GSD-файлов: Для подключения каждого типа ведомого устройства на PROFIBUS DP в проект Control Builder M необходимо импортировать соответствующий GSD-файл от его производителя.
- Терминирование и экранирование: При монтаже сети PROFIBUS DP строго соблюдайте правила: использовать экранированную витую пару, корректно устанавливать терминаторы на концах сегмента и заземлять экран в одной точке.
- Источник покупки: Ввиду критической важности компонента для работоспособности всей системы управления, настоятельно рекомендуется приобретать модуль ABB UFD402A101 у официальных дистрибьюторов или проверенных поставщиков с предоставлением гарантии.
