Описание

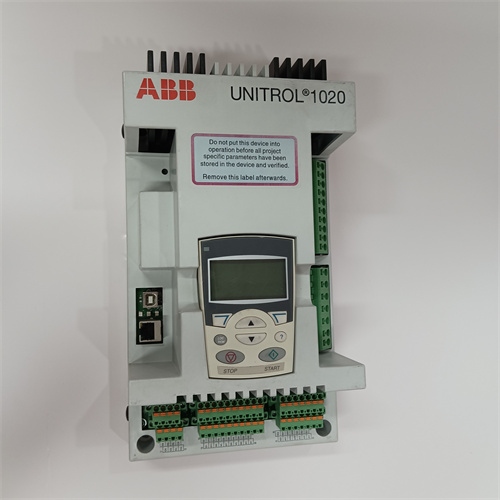

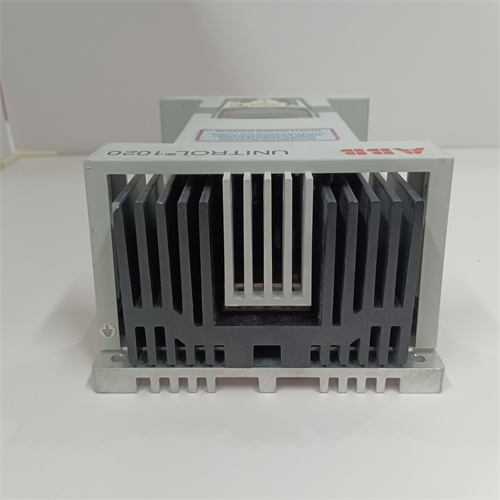

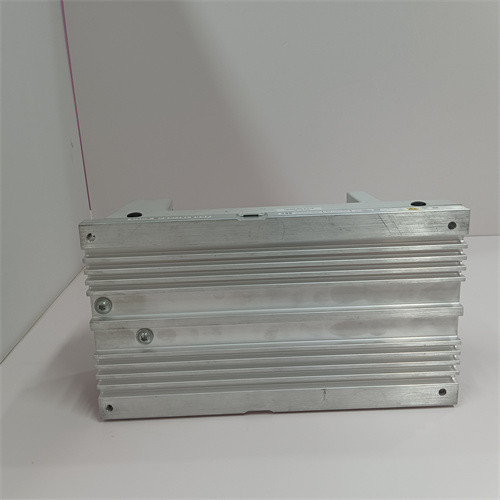

ABB UNITROL1022 3BHE030579R0007 — это высокопроизводительный регулятор возбуждения для синхронных генераторов (мощность 0.5–20 МВт), разработанный компанией ABB для энергетических объектов (ТЭС, ГЭС, дизельные электростанции) и промышленных энергосистем. Он специализируется на стабильном управлении напряжением генератора, оптимизации коэффициента мощности и защите от аварийных режимов (перегрузка по току возбуждения, потеря синхронизации), становясь ключевым элементом для надежной выработки электроэнергии.
Описание продукта
ABB UNITROL1022 3BHE030579R0007 относится к линейке премиум-регуляторов ABB UNITROL, отличая себя интеграцией цифровой платформы с высокоскоростным процессором и адаптивными алгоритмами регулирования. Модуль использует технологию “адаптивного ПИД-регулирования”: он автоматически корректирует коэффициенты пропорциональной, интегральной и дифференциальной составляющих в зависимости от нагрузки генератора (например, пиковое потребление электроэнергии в вечерние часы) и условий сети (колебания напряжения), поддерживая стабильность выходного напряжения генератора с точностью ±0.2% от номинального значения — это превосходит возможности стандартных регуляторов с фиксированными коэффициентами.
Особенностью ABB UNITROL1022 3BHE030579R0007 является расширенный набор защитных функций: он защищает генератор от перегрузки по току возбуждения (настраиваемый лимит 1.2–2× номинального), потеря синхронизации с сетью (срабатывание за ≤100 мс), перегрева силовых компонентов и короткого замыкания в цепи возбуждения. При возникновении аварийного режима ABB UNITROL1022 3BHE030579R0007 немедленно активирует защитные механизмы (например, снижение тока возбуждения, отключение возбуждения) и передаёт сигналы в систему управления электростанции (SCADA/DCS), предотвращая повреждение генератора.
ABB UNITROL1022 3BHE030579R0007 оснащен современными коммуникационными интерфейсами: поддерживает протоколы IEC 61850 (для интеграции в цифровые энергетические системы Smart Grid), Modbus TCP и Profinet RT, позволяя операторам через ПО ABB Control Builder M или систем DCS ABB 800xA удаленно настраивать параметры регулирования, отслеживать реальные показатели (ток возбуждения, напряжение генератора, коэффициент мощности) и архивировать события в течение до 10 лет. Также модуль включает встроенную систему самодиагностики SIL 2 (IEC 61508): он детектирует деградацию силовых транзисторов, неисправности в сенсорах и аномалии в сигналах, передавая коды ошибок в верхнеуровневые системы — это позволяет быстро локализовать проблемы без остановки генератора.
В практическом применении ABB UNITROL1022 3BHE030579R0007 часто используется в тепловых электростанциях (регуляция возбуждения паровых генераторов 5–20 МВт), гидроэлектростанциях (управление генераторами ГЭС 1–10 МВт) и дизельных электростанциях (стабилизация напряжения мобильных генераторов 0.5–5 МВт). ABB UNITROL1022 3BHE030579R0007 имеет модульную конструкцию для монтажа в шкафы управления генератором, работает от резервированного источника питания 24 В DC/110 В DC (±15%) и имеет сертификации CE, UL и IEC 61000-6-4 (иммунитет к электромагнитным помехам), подтверждая безопасность в суровых энергетических условиях.
Также ABB UNITROL1022 3BHE030579R0007 поддерживает функцию “синхронизации с сетью” через встроенный модуль синхронизации: он автоматически совмещает частоту, напряжение и фазный сдвиг генератора с сетью, упрощая запуск генератора и предотвращая ударные токи при параллельном включении.
Технические параметры
- Тип устройства: Регулятор возбуждения синхронных генераторов
- Область применения: Синхронные генераторы 0.5–20 МВт, напряжение генератора 0.4–15 кВ
- Характеристики регулирования:
- Тип алгоритма: Адаптивный ПИД-регулирование
- Точность напряжения: ±0.2% от номинального
- Диапазон регулирования коэффициента мощности (cosφ): 0.8 (определяющий) – 1.0 (единичный)
- Время отклика: ≤50 мс (на изменение нагрузки)
- Электрические характеристики:
- Входное напряжение питания: 24 В DC/110 В DC (±15%), потребляемая мощность ≤15 Вт
- Максимальный ток возбуждения: 20 А (постоянный), 40 А (кратковременный, 10 с)
- Коммуникация:
- Протоколы: IEC 61850 (GOOSE/MMS), Modbus TCP, Profinet RT
- Интерфейсы: 2 Ethernet-порта (1000 Мбит/с), 1 RS-485 (Modbus RTU)
- Эксплуатационные условия:
- Температурный диапазон: -25 °C до +70 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20 (для монтажа в шкафы)
- Совместимость: Синхронные генераторы ABB/Siemens/GE; системы SCADA ABB 800xA, Siemens WinCC; контроллеры ABB AC800M
Преимущества и особенности
- Адаптивное ПИД-регулирование: ABB UNITROL1022 3BHE030579R0007 автоматически адаптируется к нагрузке и сетевым условиям, поддерживая высокую точность напряжения.
- Расширенная защита: Защита от перегрузки, потери синхронизации и коротких замыканий предотвращает повреждение генератора и снижает риск аварий.
- Интеграция с Smart Grid: Поддержка IEC 61850 позволяет интегрировать регулятор в цифровые энергетические системы, упрощая удаленное управление.
- Резервированное питание: Работа от двух типов источников (24 В DC/110 В DC) обеспечивает устойчивость при нестабильном электроснабжении.
- Простота обслуживания: Локальный цифровой дисплей и ПО Control Builder M упрощают настройку параметров и диагностику, сокращая время простоя.
Примеры применения в областях автоматизации
- Энергетика (Тепловые электростанции): В ТЭС ABB UNITROL1022 3BHE030579R0007 управляет возбуждением парового генератора 10 МВт. При пиковом потреблении электроэнергии (вечерние часы) модуль автоматически увеличивает ток возбуждения, поддерживая напряжение генератора 6 кВ с точностью ±0.2%. При перегрузке по току возбуждения (>1.5× номинального) ABB UNITROL1022 3BHE030579R0007 снижает ток, защищая генератор от перегрева.
- Гидроэнергетика (ГЭС): В гидроэлектростанции ABB UNITROL1022 3BHE030579R0007 регулирует возбуждение генератора 5 МВт. Модуль использует встроенный синхронизатор для параллельного включения генератора в сеть, предотвращая ударные токи. При колебаниях напряжения сети он корректирует коэффициент мощности до 0.9, оптимизируя качество электроэнергии.
- Промышленная энергетика (Дизельные электростанции): В мобильной дизельной электростанции ABB UNITROL1022 3BHE030579R0007 стабилитзирует напряжение генератора 2 МВт (0.4 кВ) при переменной нагрузке (работа насосов и компрессоров). При потеря синхронизации с локальной сетью модуль срабатывает за 80 мс, отключая возбуждение и защищая генератор от повреждения.
Сравнение с конкурентами
| Параметр | ABB UNITROL1022 3BHE030579R0007 | Аналог 1 (Siemens SIEGREG 6RA80) | Аналог 2 (Schneider Altivar Process) |
|---|---|---|---|
| Мощность генератора | 0.5–20 МВт | 0.1–15 МВт | 0.2–10 МВт |
| Точность напряжения | ±0.2% | ±0.5% | ±0.3% |
| Поддержка IEC 61850 | Да (GOOSE/MMS) | Да (MMS) | Нет |
| Тип регулирования | Адаптивный ПИД | Стандартный ПИД | Стандартный ПИД |
| Температурный диапазон | -25…+70 °C | -10…+60 °C | 0…+60 °C |
Советы по выбору и предостережения
Советы по выбору
- По мощности генератора: Если генератор имеет мощность 10–20 МВт (например, ТЭС, крупные ГЭС), ABB UNITROL1022 3BHE030579R0007 подходит лучше аналогов с более низким пределом мощности.
- По требованиям к точности: Для систем с строгими требованиями к напряжению (индустриальные цеха, жилые районы) ±0.2% точности превосходит конкурентов.
- По цифровизации: Если планируете интеграцию в Smart Grid, поддержка IEC 61850 делает модуль предпочтительным выбором.
Предостережения
- Настройка ПИД-алгоритмов: Конфигурируйте адаптивные коэффициенты через ПО ABB Control Builder M с учетом нагрузочных характеристик генератора — неправильные параметры могут привести к колебаниям напряжения.
- Регулярная диагностика: Раз в 6 месяцев проверяйте состояние силовых компонентов через интерфейс SCADA — деградация транзисторов снижает надежность регулирования.
- Питание: Используйте только резервированное питание с коэффициентом пульсации ≤5% — нестабильное питание вызывает ошибки в работе алгоритмов.
- Монтаж: Устанавливайте ABB UNITROL1022 3BHE030579R0007 на расстоянии не менее 1 м от высоковольтных кабелей генератора — электромагнитные помехания искажают сигналы сенсоров.
