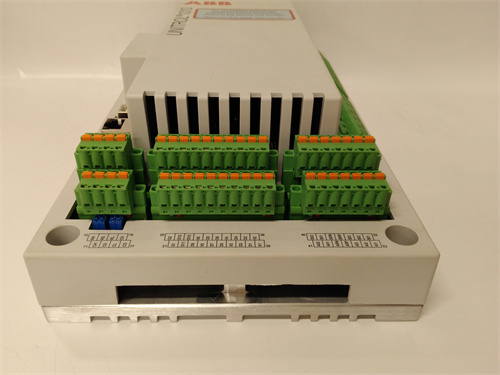

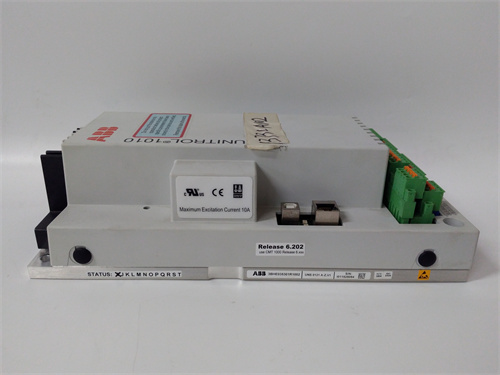

ABB UNITROL6000

Описание

Общая характеристика продукта ABB UNITROL6000

Технические параметры ABB UNITROL6000

• Основные параметры регулирования и синхронизации:
  • Тип устройства: Промышленный регулятор возбуждения для синхронных генераторов;
  • Мощность поддерживаемых генераторов: 1 МВт – 1 ГВт;
  • Параметры регулирования:
    • Напряжение генератора: 0–20 кВ AC (точность ±0.1% от номинального);
    • Ток возбуждения: 0–2 000 А DC (в зависимости от модификации);
    • Частота синхронизации: 45–65 Гц (точность ±0.001 Гц);
    • Время синхронизации: <1 с (при стандартных параметрах сети);
  • Режимы работы: Автоматический, ручной, режим резерва (переключение на резервный источник возбуждения).
• Параметры защиты и диагностики:
  • Защитные функции:
    • Защита от перегрузки по току возбуждения (Iₑ > 1.2×Iₙ — сигнал на снижение тока);
    • Защита от потери возбуждения (Iₑ < 5% от номинального — блокировка включения генератора);
    • Защита от перегрева силовых модулей (температура > 85 °C — предупреждение/отключение);
    • Защита от несинфазного включения (фазовый сдвиг > ±5° — блокировка синхронизации);
  • Диагностика:
    • Расширенная диагностика через Ethernet (ошибки модулей, нестабильные параметры, логи событий);
    • LCD-дисплей (128×64 пикселей) + светодиодная индикация (режим работы, аварии);
    • Хранилище логов: 10 000 последних событий (время, тип ошибки, параметры).
• Параметры коммуникации и совместимости:
  • Коммуникационные интерфейсы:
    • Ethernet (TCP/IP, Profinet, IEC 61850) — для подключения к ABB DCS Symphony Plus и панелям оператора;
    • RS-485 (Modbus RTU) — для локальной связи с датчиками и исполнительными механизмами;
    • Опциональный интерфейс CANopen — для связи с другими регуляторами ABB;
  • Совместимые системы: ABB DCS Symphony Plus, ABB SCADA System 800xA — полная интеграция с системами управления энергетикой.
• Параметры надежности и эксплуатации:
  • Степень защиты (IP): IP21 — для монтажа в закрытые шкафы управления;
  • Температурный диапазон работы: -25 °C до +70 °C;
  • Влажность: 5%–95% (без конденсации);
  • Класс надежности (MTBF): > 1 500 000 часов (по данным производителя);
  • Питание: AC 110–230 В ±10% / DC 24–48 В ±10% (потребляемая мощность ≤50 Вт);
  • Сертификации: IEC 61000-6-2 (электромагнитная совместимость), IEEE 421.5 (стандарты энергетики).

Преимущества и особенности ABB UNITROL6000

1. Высокая точность регулирования и быстрая синхронизация: Точность ±0.1% для напряжения и время синхронизации <1 с делают ABB UNITROL6000 идеальным для электростанций — в ТЭС он синхронизирует генератор мощностью 50 МВт с сетью за 0.8 с, поддерживая напряжение 10 кВ ±0.05%, предотвращая нагрузку на трансформаторы.
2. Комплексная защита и отказоустойчивость: Сочетание 4+ защитных функций и высокий класс MTBF позволяют ABB UNITROL6000 работать в суровых условиях — в металлургическом заводе при потере возбуждения генератора (Iₑ < 5%) регулятор моментально блокирует его включение, предотвращая разрушение ротора.
3. Интеграция с системами ABB и удаленное управление: Совместимость с ABB DCS Symphony Plus и IEC 61850 позволяет операторам управлять ABB UNITROL6000 дистанционно — в крупной ГЭС специалисты регулируют ток возбуждения через центральный контроллер, без доступа к шкафу с регулятором, что повышает безопасность.
4. Адаптация к крупным мощностям: Поддержка генераторов до 1 ГВт делает ABB UNITROL6000 универсальным для энергетических объектов разного масштаба — от небольших котельных до крупных атомных электростанций.

Примеры применения ABB UNITROL6000 в различных отраслях

• Энергетика (Теплоэлектростанция, ТЭС): В ТЭС ABB UNITROL6000 управляет возбуждением генератора мощностью 100 МВт. При изменении нагрузки на генератор (с 50 МВт до 100 МВт) регулятор автоматически увеличивает ток возбуждения с 500 А до 1 000 А, поддерживая напряжение 10 кВ ±0.1%. При перегреве силовых модулей (температура 86 °C) он отправляет предупреждение в DCS, позволяя операторам снизить нагрузку.
• Металлургия (Плавильный завод): В сталеплавильном заводе ABB UNITROL6000 регулирует возбуждение синхронного генератора мощностью 10 МВт, который питает крупные электродвигатели приводов. При нестабильном напряжении сети (колебания 380 В ±10%) регулятор корректирует ток возбуждения за 0.1 с, поддерживая стабильную мощность для приводов, что гарантирует равномерную плавку стали.
• Нефтегаз (Газовая электростанция, ГЭС): В ГЭС ABB UNITROL6000 управляет синхронизацией трех генераторов мощностью 50 МВт каждый. При запуске новой генерации регулятор автоматически подстраивает частоту и фазу, синхронизирует генератор с сетью за 0.9 с и распределяет нагрузку между всеми устройствами, предотвращая перегрузку.
• Атомная энергетика (Атомная электростанция, АЭС): В АЭС ABB UNITROL6000 управляет возбуждением генератора мощностью 1 ГВт. Он поддерживает стабильное напряжение при изменении мощности реактора, регулярно выполняет самодиагностику и передает данные о состоянии в систему безопасности АЭС, обеспечивая соответствие нормам атомной безопасности.

Сравнение ABB UNITROL6000 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB UNITROL6000

Рекомендации по выбору

1. Совместимость с системами ABB: Выбирайте ABB UNITROL6000 если ваше энергетическое facility использует ABB DCS Symphony Plus, SCADA System 800xA или другие компоненты ABB — интеграция гарантирует автоматическое распознавание, безупречную передачу данных и доступ к расширенным функциям.
2. Крупные генераторы (≥100 МВт): Для генераторов мощностью от 100 МВт до 1 ГВт (ТЭС, АЭС) — ABB UNITROL6000 — оптимальный выбор, вместо регуляторов с ограниченной мощностью.
3. Требования к высокой точности: Если требуется поддерживать напряжение с точностью <±0.2% (например, в сетях с чувствительным оборудованием) — ABB UNITROL6000 с точностью ±0.1% — предпочтительнее аналогов.

Меры предостережения

1. Правильная калибровка перед запуском: Через ПО ABB Control Builder M настройте номинальные параметры (напряжение, ток возбуждения, частоту) для вашего генератора — неправильная калибровка приведет к нестабильной работе или ложным срабатываниям защиты.
2. Регулярная проверка коммуникации: Раз в месяц проверяйте связь ABB UNITROL6000 с DCS и датчиками — обрыв сигнала может привести к потере контроля над возбуждением и аварии.
3. Защита от перепадов напряжения: Подключите регулятор к стабильному источнику питания с фильтром — перепады >±10% могут вызвать сброс конфигурации или повреждение внутренних модулей ABB UNITROL6000.
4. Обновление firmware: Раз в год скачивайте актуальную версию firmware с официального сайта ABB и обновите ABB UNITROL6000 — это исправит программные уязвимости и улучшит совместимость с новыми системами.
