Описание

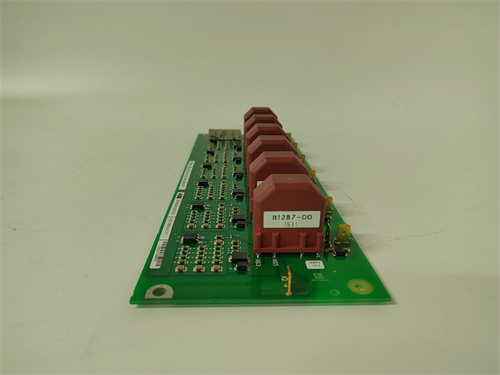

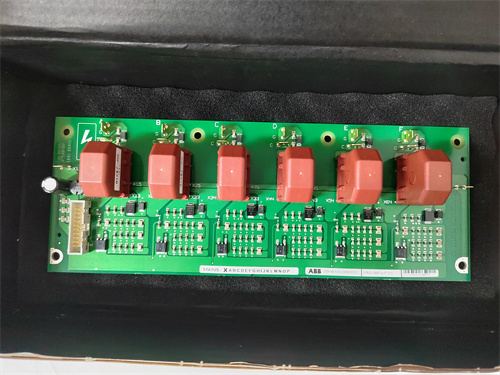

ABB UNS0881A-P — это высокопроизводительный модуль цифровой коммуникации и управления для крупных энергетических систем и промышленных автоматизационных комплексов, разработанный компанией ABB. Он специализируется на интеграции распределенных контроллеров, сенсоров и исполнительных механизмов в единую сеть, обеспечивая передачу данных в реальном времени и синхронизацию параметров процесса, что критично для стабильной работы ТЭС, ГЭС, распределительных станций и крупных промышленных заводов.
Описание продукта
ABB UNS0881A-P относится к линейке продвинутых коммуникационных модулей ABB UNS-series, отличая себя двойной резервированной архитектурой (2 избыточных канала передачи данных) и поддержкой современных цифровых протоколов, оптимизированных для энергетики и тяжелой промышленности. Модуль работает с протоколами IEC 61850 (GOOSE/MMS) — стандарт для цифровых энергетических систем Smart Grid — а также с Modbus TCP, Ethernet/IP и DNP3.0, что позволяет ABB UNS0881A-P легко интегрироваться как с новым оборудованием ABB (контроллеры AC800M, регуляторы UNITROL), так и с legacy-системами других производителей (Siemens, Rockwell).
Особенностью ABB UNS0881A-P является встроенная функция синхронизации времени по протоколу IEEE 1588 PTP Class 2, обеспечивающая точность синхронизации до ±10 мкс. Это критично для систем, где требуется координация измерений в разных точках сети — например, в распределительной станции 220 кВ, где ABB UNS0881A-P синхронизирует данные от датчиков тока/напряжения в разных ветвях, позволяя операторам точно расчитать потоки энергии и выявлять потерь.
ABB UNS0881A-P оснащен расширенными возможностями управления: помимо передачи данных, он поддерживает локальную логику контроля — например, автоматическое отключение поврежденной ветви сети при кратковом замыкании или регулирование нагрузки на вспомогательные агрегаты при перегрузке основного оборудования. Это делает ABB UNS0881A-P не только коммуникационным устройством, но и дополнительным узлом управления, снижающим нагрузку на центральные контроллеры.
В практическом применении ABB UNS0881A-P часто используется в тепловых электростанциях (интеграция контроллеров котлов и турбин в DCS ABB 800xA), гидроэлектростанциях (передача данных о уровне воды и мощности генерации в SCADA) и металлургических заводах (синхронизация приводов прокатных станков и датчиков температуры стали). ABB UNS0881A-P имеет компактную конструкцию для монтажа на DIN-рейк, работает от резервированного источника питания 24 В DC (±15%) и имеет уровень защиты корпуса IP20, что делает его подходящим для установки в автоматизационных щитах.
Также ABB UNS0881A-P включает систему защиты данных: поддерживает шифрование TLS 1.3 для передачи критической информации и аутентификацию устройств через цифровые сертификаты, предотвращая несанкционированный доступ к параметрам энергосистемы или промышленных процессов. Модуль имеет сертификации CE, UL и IECEx, подтверждая его безопасность в суровых промышленных условиях и опасных зонах (Zone 2).
Технические параметры
- Тип устройства: Модуль цифровой коммуникации и управления
- Архитектура: Двойная резервация каналов (режим 1oo2), поддерживает SIL 2 (IEC 61508)
- Характеристики коммуникации:
- Протоколы: IEC 61850 (GOOSE/MMS), Modbus TCP/RTU, Ethernet/IP, DNP3.0, IEEE 1588 PTP Class 2
- Интерфейсы: 4 Ethernet-порта (1000 Мбит/с, RJ45), 2 RS-485 порта (для Modbus RTU)
- Точность синхронизации PTP: ±10 мкс
- Максимальная скорость передачи: 1 Гбит/с
- Электрические характеристики:
- Источник питания: 24 В DC (±15%), потребляемая мощность ≤6 Вт
- Изоляция: Меж каналами — 2500 В АС, между модулем и шиной — 2500 В АС
- Эксплуатационные условия:
- Температурный диапазон: -25 °C до +70 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Совместимость: Контроллеры ABB AC800M, регуляторы ABB UNITROL, системы DCS ABB 800xA/Siemens PCS 7, SCADA Rockwell FactoryTalk
Преимущества и особенности
- Двойная резервация каналов: ABB UNS0881A-P обеспечивает надежность SIL 2, поддерживая беспрерывную передачу данных при отказе одного канала — критично для систем с нулевым допуском к простою.
- Мультипротокольная поддержка: Поддержка IEC 61850, Modbus и Ethernet/IP позволяет интеграцию с оборудованием разных производителей, без необходимости замены существующей инфраструктуры.
- Встроенная логика контроля: Локальное управление снижает нагрузку на центральные контроллеры, ускоряя реакцию на аномалии (например, кратковые замыкания).
- Точная синхронизация PTP: ±10 мкс гарантируют координацию измерений в распределенных системах, улучшая точность анализа процессов.
- Защита данных: Шифрование TLS 1.3 и аутентификация предотвращают несанкционированный доступ, обеспечивая безопасность критической информации.
Примеры применения в областях автоматизации
- Энергетика (ТЭС): В тепловой электростанции ABB UNS0881A-P интегрирует контроллеры 3 котлов и 2 турбин в DCS ABB 800xA. Модуль использует IEC 61850 GOOSE для передачи сигналов аварий (например, перегрев котла) в реальном времени (задержка ≤5 мс) и IEEE 1588 PTP для синхронизации данных о расходе топлива и выработке электроэнергии. При перегрузке одной турбины ABB UNS0881A-P локально регулирует нагрузку на вспомогательные насосы, предотвращая остановку основного оборудования.
- Гидроэнергетика (ГЭС): В гидроэлектростанции ABB UNS0881A-P передает данные от датчиков уровня воды в водохранилище (Modbus TCP) и параметров генераторов (IEC 61850) в центральную SCADA. Синхронизация PTP позволяет операторам точно соотнести изменение уровня воды с изменением мощности генерации, оптимизируя работу турбин и увеличивая выработку электроэнергии.
- Металлургия (Прокатные цеха): На сталелитейном заводе ABB UNS0881A-P синхронизирует приводы 4 прокатных станков и датчики температуры стали (Ethernet/IP). Модуль передаёт данные о скорости рольгангов и температуре листа в контроллер ABB AC800M, обеспечивая стабильность толщины продукции. При отклонении температуры ABB UNS0881A-P быстро корректирует скорость станка, предотвращая деформацию стали.
Сравнение с конкурентами
| Параметр | ABB UNS0881A-P | Аналог 1 (Siemens SCALANCE XM416) | Аналог 2 (Schneider EcoStruxure TM261) |
|---|---|---|---|
| Архитектура | Двойная резервация (SIL 2) | Одинарная (SIL 1) | Двойная резервация (SIL 2) |
| Точность PTP | ±10 мкс | ±20 мкс | ±15 мкс |
| Поддерживаемые протоколы | IEC 61850, Modbus, Ethernet/IP, DNP3.0 | Profinet, Modbus, DNP3.0 | Modbus, Ethernet/IP, BACnet |
| Температурный диапазон | -25…+70 °C | -20…+60 °C | -10…+60 °C |
| Изоляция | 2500 В АС | 1500 В АС | 2000 В АС |
Советы по выбору и предостережения
Советы по выбору
- Для энергетических систем: Если вам нужно интегрировать оборудование в Smart Grid (IEC 61850), ABB UNS0881A-P — оптимальный выбор, так как аналоги Siemens SCALANCE не поддерживают полный набор функций IEC 61850.
- Для распределенных систем: При необходимости синхронизации измерений с точностью ±10 мкс (например, распределительные станции) модуль превосходит конкурентов с более низкой точностью PTP.
- Для промышленных заводов: Если используется смешанная инфраструктура (ABB + другие производители), мультипротокольная поддержка ABB UNS0881A-P упрощает интеграцию, без дополнительных адаптеров.
Предостережения
- Настройка IEC 61850: Конфигурируйте параметры GOOSE через ПО ABB Control Builder M — неправильная настройка задержек может привести к задержке передачи сигналов аварий.
- Кабелирование: Для Ethernet-портов используйте экранированные кабели Cat6a (длина до 100 м) — это уменьшает электромагнитные помехи и стабилитзирует передачу данных.
- Диагностика: Раз в 3 месяца проверяйте состояние резервированных каналов через SCADA — деградация одного канала требует немедленной проверки, чтобы не снизить надежность системы.
- Монтаж: Устанавливайте ABB UNS0881A-P на расстоянии не менее 30 см от силовых кабелей — электромагнитные поля искажают сигналы PTP и Ethernet.
