1. Общее описание продукта ALSTOM 12004-102-01 VPS BOARD VER.C

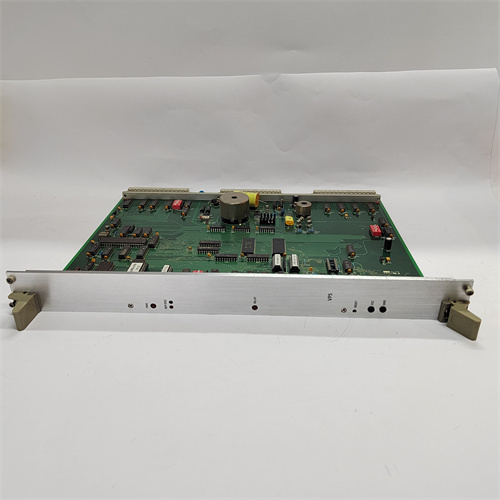

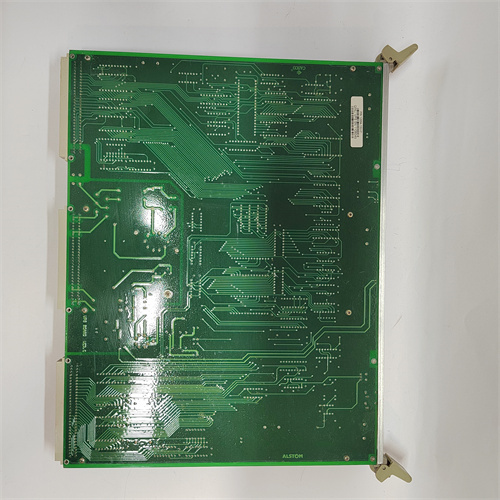

Продукт ALSTOM 12004-102-01 VPS BOARD VER.C (доступен по ссылке: [Ссылка на ALSTOM 12004-102-01 VPS BOARD VER.C]) — это специализированная плата управления питанием (VPS — Voltage Protection & Supply Board) для силовых инверторов и контроллеров ALSTOM, предназначенная для стабильного распределения напряжения и защиты критических цепей электрооборудования на энергетических объектах. ALSTOM 12004-102-01 VPS BOARD VER.C относится к компонентам систем управления турбинами, генераторами и преобразователями энергии (например, систем ALSTOM GT26/GT24 газовых турбин, ALSTOM HVDC преобразователей) и выполняет две ключевые функции: точная регулировка выходного напряжения для логических и силовых цепей, а также защита от переvoltaжа, перегрузки и короткого замыкания. Благодаря высокой надежности, тщательным тестам на выносливость и соответствию стандартам энергетической отрасли, ALSTOM 12004-102-01 VPS BOARD VER.C гарантирует непрерывную работу силовых устройств — даже в условиях перепадов входного напряжения или электромагнитных помех. Это делает его неотъемлемым элементом в эксплуатации электростанций (ТЭЦ, ГЭС, АЭС), подстанций высокого напряжения и систем передачи электроэнергии — где отбой платы питания может привести к остановке генераторов, сбоям в распределении электроэнергии и серьезным экономическим потерям.
2. Параметры продукта ALSTOM 12004-102-01 VPS BOARD VER.C
Основные технические параметры ALSTOM 12004-102-01 VPS BOARD VER.C определяют его эффективность в регулировании и защите питания:
- Тип платы: плата управления и защиты питанием (VPS Board) с интегрированными преобразователями и защитами;
- Параметры входного питания:
- Входное напряжение: 110–220 ВА (однофазное, 50/60 Гц) или 220 ВДК (резервное, дублированное подключение);
- Допуск к входному напряжению: ±15% от номинального значения (устойчивость к перепадам);
- Параметры выходного питания (распределенные каналы):
- Канал 1 (для логики контроллера): 5 В ПН, максимальный ток 3 А, точность ±0,5%;
- Канал 2 (дляmicromachines сигнализации): 12 В ПН, максимальный ток 2 А, точность ±0,8%;
- Канал 3 (для силовых цепей): 24 В ПН, максимальный ток 5 А, точность ±1%;
- Суммарная выходная мощность: 200 Вт;
- Функции защиты:
- Защита от переvoltaжа: автоматическое отключение канала при превышении напряжения на 15% от номинального (с последующим восстановлением после нормализации);
- Защита от перегрузки: токовые ограничители на каждом канале (лимит 120% от максимального тока);
- Защита от короткого замыкания: быстрая разрядка конденсаторов и блокировка канала при коротке (восстановление только после ручной перезагрузки);
- Защита от перегрева: встроенный термистор с отключением платы при температуре >85 °C;
- Коммуникационная интеграция:
- Подключение к контроллеру ALSTOM через интерфейс RS485 (Modbus RTU) — передача данных о состоянии каналов (напряжение, ток, температура);
- Сигнальные выходы: 2 цифровых выхода (релейные контакты) для сигнализации аварий (переvoltaж, перегрузка);
- Физческие характеристики:
- Габариты: 180 × 120 × 30 мм (стандартный размер для монтажа в шкафах ALSTOM);
- Класс защиты: IP20 (для монтажа в закрытых шкафах управления силовым оборудованием);
- Рабочая температура: от -20 °C до +70 °C;
- Совместимость: полная совместимость с системами ALSTOM GT26/GT24 (газовые турбины), ALSTOM HVDC Plus (преобразователи высокого напряжения) и другими силовыми устройствами ALSTOM.
3. Преимущества и особенности ALSTOM 12004-102-01 VPS BOARD VER.C
ALSTOM 12004-102-01 VPS BOARD VER.C имеет уникальные преимущества, отличающие его от стандартных плат питания:
- Дублированное входное питание: Поддержка как переменного (110–220 ВА), так и постоянного (220 ВДК) входного напряжения делает ALSTOM 12004-102-01 VPS BOARD VER.C устойчивым к сбое основной сети — автоматическое переключение на резервное питание гарантирует непрерывную работу контроллеров иmicromachines;
- Точная регулировка по каждому каналу: Точность ±0,5% для канала логики контроллера и ±1% для силовых цепей обеспечивает стабильную работу чувствительных компонентов ALSTOM (например, микроконтроллеры турбин), в отличие от стандартных плат с погрешностью ±2–3%;
- Жесткие требования к надежности: Плата проходит комплексные тесты на вибрации (по стандарту IEC 60068-2-6), ударные нагрузки и электромагнитные помех — соответствует требованиям энергетической отрасли, где средний срок службы оборудования должен превышать 10 лет;
- Интегрированная диагностика: Передача данных о состоянии каналов (напряжение, ток, температура) через Modbus RTU позволяет операторам дистанционно отслеживать параметры и планировать обслуживание, предотвращая внезапные отказы.
4. Примеры применения ALSTOM 12004-102-01 VPS BOARD VER.C в отраслях
ALSTOM 12004-102-01 VPS BOARD VER.C востребован в энергетических отраслях с крупными силовыми устройствами:
- Теплоэлектростанции (ТЭЦ): в системах управления газовыми турбинами ALSTOM GT26 — ALSTOM 12004-102-01 VPS BOARD VER.C обеспечивает стабильное питание контроллера турбины (5 В ПН) иmicromachines позиционирования клапанов (24 В ПН), предотвращая сбои в регулировании скорости вращения;
- Гидроэлектростанции (ГЭС): в комплексах управления генераторами ALSTOM — плата защищает силовые цепей преобразователей энергии от переvoltaжа, возникающего при резких изменениях нагрузки на генератор, и поддерживает питание систем мониторинга (12 В ПН);
- Подстанции высокого напряжения (HVDC): в преобразователях ALSTOM HVDC Plus — ALSTOM 12004-102-01 VPS BOARD VER.C распределяет питание между логическими модулями (5 В ПН) и силовыми транзисторами (24 В ПН), гарантируя синхронную работу системы передачи электроэнергии на дальние расстояния;
- Атомные электростанции (АЭС): в вспомогательных системах управления теплообменными устройствами — плата обеспечивает надежное питание датчиков температуры и давления (12 В ПН) и защищает их от перепадов напряжения в основной сети.
5. Сравнение ALSTOM 12004-102-01 VPS BOARD VER.C с конкурентами
Для наглядности ниже представлено сравнение ALSTOM 12004-102-01 VPS BOARD VER.C с двумя аналогичными платами управления питанием (модель EEE — Siemens S7 Power Supply Board, модель FFF — ABB HVDC Power Board):
| Параметр | ALSTOM 12004-102-01 VPS BOARD VER.C | Конкурент EEE (Siemens) | Конкурент FFF (ABB) |
|---|---|---|---|
| Входное питание | 110–220 ВА / 220 ВДК (дублированное) | 110–230 ВА (однотипное) | 220 ВДК (однотипное) |
| Точность выходного напряжения (5 В ПН) | ±0,5% | ±1% | ±0,8% |
| Суммарная выходная мощность | 200 Вт | 150 Вт | 180 Вт |
| Защита от перегрева | Да (>85 °C) | Да (>90 °C) | Да (>88 °C) |
| Совместимость с системами | ALSTOM GT26/GT24, HVDC Plus | Siemens S7-1500, HVDC | ABB 800xA, HVDC |
| Рабочая температура | -20 °C до +70 °C | -10 °C до +60 °C | -15 °C до +65 °C |
Ключевое преимущество ALSTOM 12004-102-01 VPS BOARD VER.C: дублированное входное питание (АК/ВДК) и более высокая точность регулировки напряжения — это делает его более надежным для критических энергетических систем, где отказ питания или неточность параметров может привести к остановке генераторов. Кроме того, широкий диапазон рабочих температур расширяет его применение в суровых условиях (например, неотапливаемые технические подвалы ТЭЦ).
6. Советы по подбору и меры предосторожности для ALSTOM 12004-102-01 VPS BOARD VER.C
Советы по подбору
- Уточните тип системы ALSTOM: ALSTOM 12004-102-01 VPS BOARD VER.C полностью совместима с газовыми турбинами GT26/GT24 и преобразователями HVDC Plus — для других систем ALSTOM (например, гидрогенераторы) проверьте совместимость через техническую поддержку бренда;
- Рассчитайте суммарную нагрузку: Убедитесь, что суммарная мощностьmicromachines не превышает 200 Вт — для больших нагрузок используйте несколько плат в параллели (с поддержкой синхронизации через Modbus);
- Оцените требования к резерву: Если ваша система требует максимальной надежности (например, основные генераторы ТЭЦ) — дублированное питание платы будет критически важным, в отличие от систем с низким риском остановки.
Меры предосторожности
- Регулярная диагностика: Каждые 3 месяца проверяйте данные о состоянии каналов через Modbus RTU — повышение температуры или отклонение напряжения сигнализируют о необходимости обслуживания (очистка контактов, замена конденсаторов);
- Запрет самостоятельной модификации: Не вносите изменения в схему платы (например, замена компонентов на неоригинальные) — это нарушит гарантию и может привести к повреждению силового оборудования ALSTOM;
- Монтаж в соответствии с требованиями: Устанавливайте ALSTOM 12004-102-01 VPS BOARD VER.C только в шкафах с принудительной вентиляцией — предотвращает перегрев и продлевает срок службы платы.
