Описание

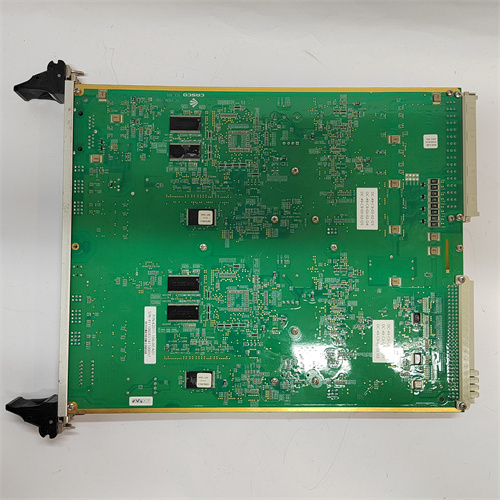

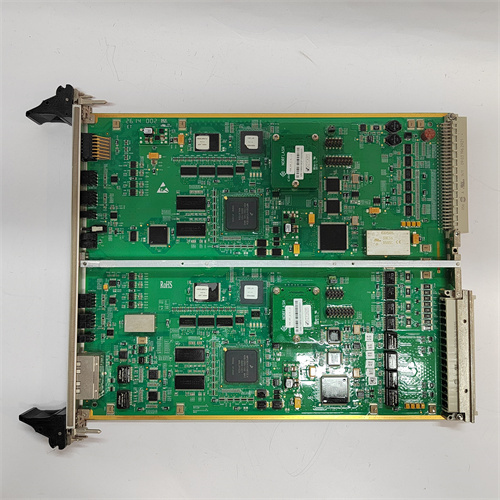

ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 (ссылка на продукт: [вставьте ссылку]) — это промышленный модуль интерфейса управления вводом/выводом (VIOM/VIOC — Voltage Input/Output Module/Current Input/Output Controller) для систем автоматизации энергетических объектов Alstom. Он относится к серии компонентов Alstom Power Control, специализирующейся на комплексной обработке как напряжных, так и токовых сигналов, а также на интеграции с высокомощными силовыми устройствами (инверторы, контроллеры приводов). ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 идеально подходит для применения в электростанциях (управление приводами турбин, насосами высокой мощности), нефтегазовых комплексах (компрессоры, магистральные насосы) и металлургических заводах (рулонные станы, гальванические линии), где требуется синхронное управление силовыми цепями и точная обратная связь по параметрам.
Описание продукта
ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 представляет собой многофункциональный модуль с гибкой конфигурацией каналов: 6 универсальных входов (поддержка как напряжных сигналов 0–10 В DC, так и токовых 4–20 мА для сенсоров давления, тока, скорости) и 4 силовых выхода (управление приводами — 0–10 В DC для регулировки частоты инверторов или 4–20 мА для контроллеров тока). Основная функция устройства — собирать аналоговые сигналы обратной связи от силовых устройств (например, инвертор MVAJ27L1FB0784D), выполнять их обработку (фильтрацию, масштабирование) и передавать управляющие сигналы в приводы или контроллеры верхнего уровня (Alstom TC500, CMU 42015-115-00) через интерфейс Profinet или Modbus TCP.
Благодаря высокой скорости обработки сигналов (задержка ≤3 мс) и стабильностью выходных параметров (погрешность ±0.05% от заданного значения) ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 обеспечивает синхронное управление сложными процессами — например, регулировка скорости двух параллельно работающих насосов в системе циркуляции воды ТЭС, где требуется совпадение их параметров с точностью ±0.5%.
Например, в нефтегазовом комплексе ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 управляет двумя компрессорами (инверторы Alstom MCGG22L1CB0753E). Модуль принимает сигналы обратной связи: ток двигателя компрессора 1 (4–20 мА) и давление газа на выходе (0–10 В DC). При падении давления ниже 4 МПа (сигнал 4 В DC) ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 генерирует управляющий сигнал 12 мА для инвертора компрессора 1, увеличивая его скорость. Если ток двигателя превышает 18 мА (близко к максимальному значению 20 мА), модуль автоматически перераспределяет нагрузку — отправляя сигнал 10 мА на инвертор компрессора 2, поддерживая общий уровень давления и предотвращая перегрузку первого компрессора. Все данные о работе передаются в SCADA-систему Alstom D2000 для мониторинга операторами.
Основной достоинством ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 является гибкость и интеграбельность:
- Защита и диагностика: Модуль оснащён защитой от короткого замыкания на выходах (автоматическое отключение при токе ≥500 мА), перегрева (отключение при температуре ≥75 °C) и нестабильности питания (24 В DC ±15%). Он поддерживает детальную диагностику каждого канала — при неисправности входа для сигнала давления ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 отправляет код ошибки в контроллер, указывая на проблемный канал, что сокращает время поиска неисправности.
- Совместимость с Alstom системами: ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 легко интегрируется с инвесторами MVAJ27L1FB0784D/MCGG22L1CB0753E, контроллерами TC500/CMU 42015-115-00 и SCADA D2000. Через программное обеспечение Alstom Power Studio можно настроить тип сигнала для каждого канала (напряжение/ток), диапазон масштабирования и логику перераспределения нагрузки — без необходимости дополнительных адаптеров.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Модуль интерфейса управления VIOM/VIOC (напряжение/ток ввод/вывод) |
| Маркировка | 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 |
| Универсальные входы | 6 каналов:
– Тип сигнала: 0–10 В DC (напряжение), 4–20 мА (ток) – Точность: ±0.05% от полного диапазона – Защита: от короткого замыкания (≤50 мА) |
| Силовые выходы | 4 канала:
– Тип сигнала: 0–10 В DC (регуляция напряжения), 4–20 мА (регуляция тока) – Максимальный ток на выход: 500 мА – Погрешность: ±0.05% от заданного значения |
| Интерфейсы коммуникации | Profinet (100 Мбит/с, полнодуплекс), Modbus TCP (Ethernet) |
| Скорость обработки сигналов | Задержка ≤3 мс |
| Защитные функции | – Защита от короткого замыкания (выходы)
– Перегрев (отключение при T≥75 °C) – Нестабильность питания (24 В DC ±15%) – Антипомехная фильтрация 50/60 Гц |
| Питание | 24 В DC ±15% (потребляемый ток: ≤200 мА без нагрузки на выходы) |
| Степень защиты | IP20 (для монтажа в шкафу управления) |
| Температурный диапазон эксплуатации | -25…+65 °C (работа); -40…+85 °C (хранение) |
| Тип монтажа | DIN-рейл 35 мм |
| Размеры (Ш×В×Г) | 45 × 160 × 120 мм |
| Совместимое оборудование | – Инверторы: Alstom MVAJ27L1FB0784D, MCGG22L1CB0753E
– Контроллеры: Alstom TC500, CMU 42015-115-00 – Системы: Alstom D2000 SCADA, Harmony HMI – Программное обеспечение: Alstom Power Studio |
| Срок службы | ≥10 лет (при регулярном обслуживании) |
Преимущества и особенности
- Гибкая конфигурация каналов: Универсальные входы (напряжение/ток) и силовые выходы позволяют подключить разные типы устройств (сенсоры, инверторы) — адаптируя модуль к конкретной задаче без покупки специализированных компонентов.
- Высокая скорость обработки: Задержка ≤3 мс гарантирует синхронное управление сложными процессами (параллельные компрессоры, насосы) — критично для избежания дисбаланса в системах.
- Логика перераспределения нагрузки: Встроенная возможность распределять нагрузку между несколькими приводами предотвращает перегрузку отдельных устройств и увеличивает их срок службы.
- Интеграция с Alstom оборудованием: Совместимость с инвесторами, контроллерами и SCADA-системами Alstom упрощает внедрение — не требуется написание дополнительного программного кода.
- Строгая защита: Защита от короткого замыкания, перегрева и нестабильной питания предотвращает повреждение модуля и подключенных приводов, снижая затраты на ремонт.
Примеры применения в отраслях
-
Энергетика — Управление насосами циркуляции воды ТЭС:
ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 управляет 3 насосами (инверторы MAVS01L1AB0501D). Модуль принимает сигналы: температура воды на входе (4–20 мА) и уровень воды в резервуаре (0–10 В DC). При увеличении температуры выше 40 °C (сигнал 12 мА) ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 увеличивает скорость всех насосов через выходные сигналы 14 мА. Если уровень воды падает ниже 20% (сигнал 2 В DC), модуль снижает скорость двух насосов, сохраняя воду для критических потребителей.
-
Металлургия — Рулонная станция:
ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 контролирует скорость раскатки стали (инвертор MVAJ27L1FB0784D) и напряжение на гидроприводе уплотнителя (0–10 В DC). При изменении толщины стали с 1 мм до 0.5 мм модуль принимает сигнал от датчика толщины (4–20 мА) и корректирует скорость инвертора (от 10 мА до 16 мА), поддерживая стабильность процесса. Если напряжение гидропривода превышает 9 В DC (близко к максимальному 10 В DC), модуль снижает нагрузку на уплотнитель, предотвращая повреждение стали.
-
Нефтегазовая сфера — Магистральный насос:
ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 управляет магистральным насосом (инвертор MCGG22L1CB0753E) и собирает данные: ток двигателя (4–20 мА) и уровень нефти в магистрали (0–10 В DC). При увеличении тока до 19 мА (близко к лимиту) модуль снижает скорость насоса (сигнал от 18 мА до 12 мА) и отправляет алерт в SCADA D2000, предупреждая оператора о возможной засоренности фильтра.
Сравнение с конкурентами
| Параметр сравнения | ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 | Siemens SIMATIC ET 200SP (AI 6x13bit, AO 4x13bit) | Schneider Electric Modicon M340 AO/AI Module |
|---|---|---|---|
| Универсальные входы (количество/точность) | 6 / ±0.05% | 6 / ±0.1% | 6 / ±0.08% |
| Силовые выходы (количество/погрешность) | 4 / ±0.05% | 4 / ±0.1% | 4 / ±0.08% |
| Скорость обработки | Задержка ≤3 мс | Задержка ≤5 мс | Задержка ≤6 мс |
| Интерфейсы | Profinet, Modbus TCP | Profinet, PROFINET IRT | Modbus TCP, Ethernet/IP |
| Логика нагрузки | Встроенная перераспределение | Требует дополнительного ПО | Требует дополнительного ПО |
| Преимущество | Высокая скорость + интеграция с Alstom | Широкая совместимость с Siemens | Низкая стоимость + простота настройки |
ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 выделяется более высокой скоростью обработки сигналов (≤3 мс против ≤5 мс у Siemens) и встроенной логикой перераспределения нагрузки, что делает его предпочтительным для сложных процессов с синхронным управлением. В отличие от Schneider Electric модуля, он предлагает лучшую интеграцию с силовым оборудованием Alstom (инверторы, контроллеры) и более строгую защиту от перегрузок.
Рекомендации по выбору
ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 рекомендуется для:
- Объекты с Alstom автоматикой: Электростанции, нефтегазовые комплексы или металлургические заводы с инвесторами MVAJ27L1FB0784D/MCGG22L1CB0753E, контроллерами TC500/CMU 42015-115-00 — интеграция без дополнительных настроек.
- Сложные процессы с синхронным управлением: Параллельно работающие компрессоры, насосы или рулонные станы — высокая скорость обработки гарантирует синхронность параметров.
- Требования к перераспределению нагрузки: Системы, где нужно избежать перегрузки отдельных устройств (например, магистральные насосы) — встроенная логика модуля автоматически балансирует нагрузку.
- Условия с переменными нагрузками: Процессы, где параметры (давление, температура) часто меняются (например, компрессоры газотранспорта) — гибкая конфигурация каналов адаптирует модуль к изменениям.
Если используется Siemens инфраструктура (S7-1500 + SINAMICS) — рассмотрите SIMATIC ET 200SP. Для бюджетных проектов с простыми требованиями к скорости — Schneider Electric Modicon M340 AO/AI Module. При эксплуатации ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 не превышайте максимальный ток на выходах (500 мА), регулярно проверяйте температуру модуля и обновляйте firmware через Alstom Power Studio — это поддерживает надежность и стабильность работы.
