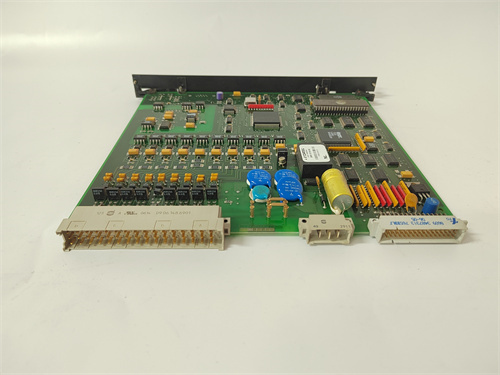

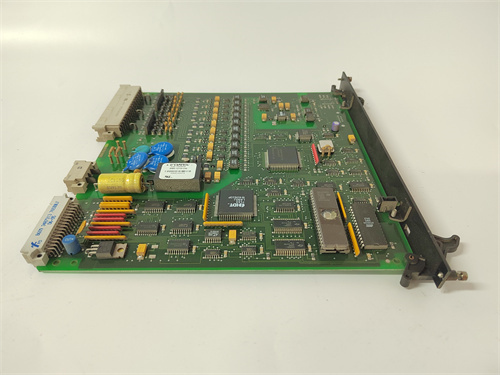

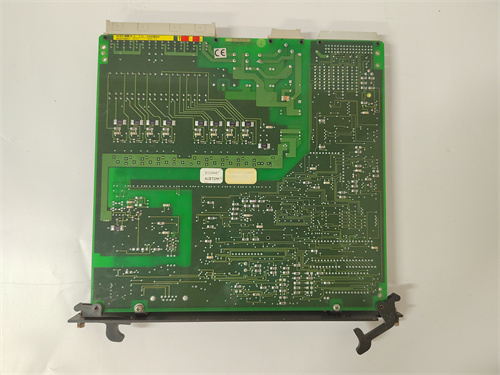

ALSTOM AB121 – модуль защиты и контроля для энергетических установок Alstom
Описание продукта
ALSTOM AB121 является многофункциональным модулем защиты и контроля, разработанным компанией Alstom – глобальным лидером в решениях для энергетики (атомные, тепловые, гидроэлектростанции, ветроэнергетика). Этот модуль ALSTOM AB121 специализируется на защите и регулировании ключевых компонентов энергетических установок (генераторов, трансформаторов, силовых линий), обеспечивая быструю реакцию на аномалии и соответствие стандартам промышленной безопасности [ссылка на продукт]. Благодаря robustному промышленному дизайну, высокой точности измерений, расширенным функциям защиты и глубокой интеграции с системами управления Alstom (например, Alstom Grid Control), ALSTOM AB121 легко интегрируется в распределенные системы защиты и автоматики (DSA) крупных энергетических объектов. В составе энергетических систем Alstom ALSTOM AB121 демонстрирует исключительную надежность и отказоустойчивость, подтверждая опыт Alstom в разработке компонентов для критических цепей защиты энергетического оборудования [ссылка на продукт]. Особенно ценен ALSTOM AB121 в системах с высокими требованиями к безопасности – где отбой модуля может привести к повреждению дорогостоящего оборудования, остановке энергопродукции или нарушению стабильности электросети.
Технические параметры
- Тип устройства: модуль защиты и контроля для энергетических установок, универсальный для генераторов/трансформаторов
- Основные функции защиты:
- Защита от перегрузки (длинномерная и кратковременная)
- Защита от несимметричной нагрузки (заземление фазы)
- Защита от перегрева (через сигналы от термисторов/термокуполей)
- Защита от внефазного параллелирования (для генераторов)
- Защита от низкого/высокого напряжения
- Параметры измерения:
- Электрические параметры: напряжение (0–400 кВ), ток (0–5000 А через ТТ), частота (45–65 Гц)
- Точность измерения: ±0,2% полного масштаба (FS) для напряжения/тока, ±0,1% FS для частоты
- Время реакции на аномалию: ≤ 50 мс (для критических защит)
- Входы/выходы:
- Аналоговые входы: 8 каналов (4–20 мА) – для сигналов от трансформаторов тока/напряжения, термисторов
- Цифровые входы: 12 каналов (24 В ПН) – для сигналов аварийной остановки, режима работы
- Цифровые выходы: 8 каналов (релейные, 5 А/250 В АС) – для сигнализации, аварийной блокировки, отключения оборудования
- Коммуникация:
- Интерфейсы: Ethernet (TCP/IP, Modbus TCP), RS-485 (Modbus RTU)
- Совместимость: системы Alstom Grid Control, Siemens PCS 7, ABB 800xA
- Программное обеспечение: Alstom Protection Studio
- Питание:
- Входное напряжение: 110/220 В АС/ПН (диапазон ±15%), редантное питание (опционально)
- Потребление энергии: ≤ 25 Вт (при полной нагрузке)
- Окружение и конструкция:
- Температурный диапазон: -25 °C до +70 °C (работа), -40 °C до +85 °C (хранение)
- Уровень защиты: IP42 (защищен от пыли и струй воды с вертикального направления)
- Монтаж: панельное или стенное крепление
- Размеры: 210 мм (ширина) × 140 мм (высота) × 280 мм (глубина)
- Масса: 约 3,5 кг
- Корпус: металлический с антикоррозионным покрытием
- Стандарты соответствия:
- Соответствует стандартам: IEC 60255 (модули защиты), IEC 61850 (коммуникация в энергетике), CE, UL 1008
Преимущества и особенности
ALSTOM AB121 выделяется универсальностью – подходит для защиты как генераторов, так и трансформаторов, что сокращает затраты на приобретение специализированных модулей. Высокая точность измерений и быстрая время реакции позволяют мгновенно выявлять даже незначительные аномалии (например, небольшое увеличение тока перегрузки) и активировать защитные механизмы до возникновения серьезного повреждения оборудования. Расширенная диагностика: модуль постоянно контролирует свое состояние и состояние подключенного оборудования, логирует все события (перегрузки, отключения, ошибки) и передает данные в систему мониторинга, что упрощает анализ причин инцидентов. Ключевым преимуществом является ALSTOM AB121’s интеграция с протоколом IEC 61850 – стандартным для коммуникации в энергетике, что обеспечивает совместимость с современными системами управления электросетями и упрощает удаленное управление. Кроме того, модуль поддерживает настройку параметров защиты через программное обеспечение Alstom Protection Studio, что позволяет адаптировать его к конкретным требованиям каждой энергетической установки, а редантное питание гарантирует работоспособность при сбое основного источника энергии.
Прикладные области и кейсы
ALSTOM AB121 широко используется в атомных электростанциях, тепловых электростанциях (ТЭС), гидроэлектростанциях (ГЭС), распределительных сетях и крупных промышленных объектах с собственным энергоснабжением. В 1000 МВт тепловой электростанции ALSTOM AB121 защищает трехфазный генератор: модуль контролирует ток нагрузки, напряжение и температуру обмоток, и при превышении пределов перегрузки автоматически снижает нагрузку на генератор или инициирует его отключение от сети. В распределительной сети электропередач модуль защищает трансформатор мощности 250 МВА: обрабатывает сигналы от трансформаторов тока и напряжения, выявляет несимметричную нагрузку или короткое замыкание, и быстро отключает трансформатор через контактор, предотвращая повреждение его обмоток. В гидроэлектростанции ALSTOM AB121 управляет защитой гидрогенератора: за счет быстрой реакции (≤ 50 мс) модуль предотвращает повреждение ротора при внефазном параллелировании с сетью, а логирование событий позволяет операторам анализировать причину аномалии и предпринимать корректирующие меры.
Сравнение с конкурентами
По сравнению с аналогичными модулями защиты (например, Siemens 7SJ80, ABB REL670, GE Multilin 850), ALSTOM AB121 имеет несколько ключевых преимуществ. Во-первых, универсальность применения – один модуль для защиты генераторов и трансформаторов, в то время как большинство конкурентов предлагают специализированные модели для каждого типа оборудования. Во-вторых, глубокая интеграция с системами Alstom Grid Control – идеально для объектов, уже использующих оборудование Alstom, что упрощает конфигурацию и диагностику по сравнению с универсальными модулями. В-третьих, оптимальное соотношение функциональности и стоимости – при схожих возможностях ALSTOM AB121 часто имеет более привлекательную цену, особенно при крупных заказах на модернизацию энергетических установок. Недостатком является несколько больший размер (по сравнению с компактными модулями ABB REL670), но для панельного монтажа это не является существенным ограничением, а преимущества в универсальности и совместимости делают модуль предпочтительным выбором.
Советы по выбору и предостережению
При выборе ALSTOM AB121 необходимо учитывать тип защищаемого оборудования (генератор/трансформатор), его номинальные параметры (мощность, напряжение, ток) и требования к функциям защиты. Для критических систем (например, атомные электростанции) рекомендуется выбрать вариант с редантным питанием и дополнительными функциями диагностики. При установке модуля следует обеспечить надежное заземление (сопротивление заземления ≤ 4 Ом), монтировать его в защищенном месте (избегать прямого попадания пыли и воды) и использовать только сертифицированные кабели для подключения трансформаторов тока/напряжения. Перед эксплуатацией необходимо настроить параметры защиты через Alstom Protection Studio, калибрировать аналоговые входы и проверить работоспособность всех защитных функций. Важно регулярно обновлять прошивку модуля через официальный портал Alstom, архивировать логи событий и проводить плановую диагностику каждые 6 месяцев. Не рекомендуется использовать ALSTOM AB121 в условиях температуры ниже -25 °C или выше +70 °C, а также подключать несертифицированные измерительные устройства – это может привести к искажению данных и неработке защитных функций.
