Описание

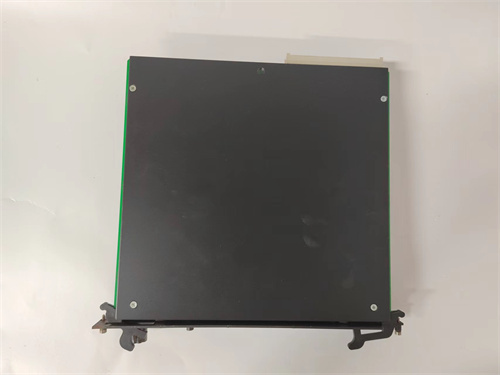

Общая характеристика продукта: ALSTOM AL132
Технические параметры ALSTOM AL132
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Контроллер программируемый (ПЛК), серии Alstom Harmony Controllers |
| Процессор и память | • Процессор: ARM Cortex-A9, 1.2 ГГц
• Оперативная память (RAM): 2 ГБ DDR3 • Постоянная память (Flash): 8 ГБ • Поддержка карт microSD (до 32 ГБ) для архивации данных |
| Встроенные I/O | • Цифровые входы (DI): 8 каналов (24 В DC, 10–30 мА)
• Цифровые выходы (DO): 8 каналов (24 В DC, до 0.5 А/канал) • Аналоговые входы (AI): Опционально (через внешние модули) |
| Поддержка внешних I/O | • Максимальное количество модулей: 256
• Типы поддерживаемых модулей: DI/DO, AI/AO, сигнальные трансформаторы (например, ALSTOM N70032702L) • Протокол связи с I/O: Profinet IRT |
| Коммуникационные интерфейсы | • Ethernet/IP: 2 порта (1 Гбит/с, для связи с ПК и сенсорами)
• Profinet: 2 порта (1 Гбит/с, для внешних I/O) • Modbus TCP: 1 порт (100 Мбит/с, для связи с панелями оператора) • RS485: 1 порт (для старых устройств) |
| Безопасность и отказоустойчивость | • Сертификация: IEC 61508 SIL 3
• Редундация: Поддерживается (двухканальная архитектура, переключение за ≤10 мс) • Защита от ЭМП: EN 61000-6-2 (импульсная помеха: 4 кВ, электростатика: 8 кВ) • Класс защиты: IP20 (IEC 60529) |
| Эксплуатационные параметры | • Рабочая температура: -10 °C – +60 °C
• Влажность: 5% – 95% (без конденсации) • Питание: 24 В DC (±15%), потребление ≤30 Вт • Масса: 1.8 кг • Габариты (Ш×В×Г): 48 × 177 × 220 мм (19-дюймовая установка) |
| Программное обеспечение | • Языки программирования: LD (логические диаграммы), FBD (блок-схемы функций), ST (структурный текст) — соответствует IEC 61131-3
• ПО для конфигурации: Alstom Harmony Builder 5.0 • Поддержка архивации данных: Да (до 1 года истории) |
Преимущества и особенности ALSTOM AL132
-
Высокая производительность и реальное время
Процессор 1.2 ГГц и цикл обработки ≤1 мс делают ALSTOM AL132 подходящим для управления сложными процессами с высокими требованиями к скорости — например, регулирование турбин с переменной скоростью или мониторинг распределительных сетей с высокой плотностью нагрузки. Возможность подключения 256 внешних модулей I/O позволяет интегрировать все компоненты объекта (сенсоры, исполнительные механизмы, панели оператора) в единую систему, без необходимости использования дополнительных контроллеров.
-
Отказоустойчивость и безопасность SIL 3
Сертификация IEC 61508 SIL 3 и редундантная архитектура гарантируют, что ALSTOM AL132 работает без сбоев даже в критических ситуациях (например, аварии на ТЭЦ). Двухканальная система переключения за ≤10 мс предотвращает остановку процессов, а проверка ошибок данных (CRC32) защищает от искажения информации от сенсоров. Это делает контроллер идеальным для объектов, где безопасность и непрерывность работы являются приоритетами.
-
Совместимость с Alstom оборудованием и гибкость
Полная совместимость с модулями I/O Alstom (например, ALSTOM N70032702L), модулями питания и ПО Harmony Builder упрощает интеграцию ALSTOM AL132 в существующие системы автоматизации. Поддержка стандартных протоколов (Ethernet/IP, Profinet, Modbus TCP) позволяет подключать устройства сторонних производителей (сенсоры, панели оператора), что увеличивает гибкость конфигурации.
-
Удобство обслуживания и архивация данных
Встроенная диагностика через Harmony Builder позволяет операторам быстро выявлять проблемы (например, неисправный порт Profinet, низкий уровень памяти) и устранять их без остановки контроллера. Возможность архивации данных до 1 года помогает анализировать историю процессов (например, колебания давления пара в котле) и оптимизировать эксплуатацию оборудования, снижая энергопотребление.
Примеры применения ALSTOM AL132
-
Энергетика: Управление котлами ТЭЦ
На ТЭЦ с 4 котлами (каждое 600 МВт) ALSTOM AL132 регулирует подачу углей в топки, поддерживает температуру пара 540 °C и контролирует расход воды на охлаждение. Контроллер собирает данные от 64 аналоговых сенсоров (температура, давление) через модули AI Alstom и 32 цифровых сенсоров (положение клапанов) через ALSTOM N70032702L. При увеличении потребности в электроэнергии ALSTOM AL132 увеличивает подачу топлива на 10% за 2 секунды, поддерживая стабильную мощность котлов. Редундантная архитектура гарантирует, что при сбое основного контроллера резервный продолжает управление, не останавливая котлы.
-
Гидроэнергетика: Система защиты турбин ГЭС
В гидроэлектростанции с 3 турбинами (каждое 300 МВт) ALSTOM AL132 выполняет функции системы защиты: контролирует скорость ротора (не допускает превышения 3300 об/мин), давление масла в подшипниках (не ниже 0.3 МПа) и уровень воды в турбинном подвале. При превышении скорости ротора ALSTOM AL132 закрывает клапан подачи воды за 0.5 мс и отправляет сигнал аварии на центральный контроллер. Благодаря SIL 3 сертификации система защиты соответствует требованиям безопасности ГЭС, а архивация данных позволяет анализировать причины аварий за последние 6 месяцев.
-
Распределение электроэнергии: Мониторинг сетей
В распределительной сети электроэнергии (покрывающей город 1 млн человек) ALSTOM AL132 собирает данные от 128 счетчиков электроэнергии и 64 датчиков напряжения через Modbus TCP. Контроллер отслеживает нагрузку на линии (не допускает превышения 80% номинальной мощности) и автоматически переключает нагрузку на резервные линии при перегрузке. В случае отключения участка сети ALSTOM AL132 отправляет сигнал на панель оператора и архивирует время и место отключения, чтобы ускорить восстановление подачи электроэнергии.
Сравнение с конкурентами
| Параметр | ALSTOM AL132 | Siemens S7-1500F | ABB AC 800M |
|---|---|---|---|
| Процессорная мощность | 1.2 ГГц, цикл ≤1 мс | 1.5 ГГц, цикл ≤0.8 мс | 1.0 ГГц, цикл ≤1.2 мс |
| Сертификация SIL | IEC 61508 SIL 3 | IEC 61508 SIL 2/3 | IEC 61508 SIL 2 |
| Редундация | Поддерживается (≤10 мс) | Поддерживается (≤20 мс) | Поддерживается (≤15 мс) |
| Максимальное количество I/O | 256 модулей | 1024 точки I/O | 512 точки I/O |
| Коммуникационные интерфейсы | Ethernet/IP, Profinet, Modbus TCP | Ethernet/IP, Profinet, PROFINET IRT | Ethernet/IP, Modbus TCP, Profibus |
| ПО для конфигурации | Alstom Harmony Builder 5.0 | Siemens TIA Portal V17 | ABB Control Builder M |
| Устойчивость к вибрациям | 5–150 Гц (0.15 мм) | 5–58 Гц (0.075 мм) | 5–500 Гц (0.1 мм) |
| Стоимость (примерная) | Высокая | Средняя–высокая | Средняя–высокая |
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ALSTOM AL132 если:
- Требуется контроллер для критических систем энергетики (ТЭЦ, ГЭС, АЭС) с сертификацией IEC 61508 SIL 3.
- Важна редундантная архитектура с переключением за ≤10 мс — например, для объектов, где остановка процессов приводит к большим экономическим потерям.
- У вас уже есть модули I/O Alstom (например, ALSTOM N70032702L) или планируете интегрировать оборудование Alstom (котлы, турбины) — совместимость снизит стоимость и время установки.
-
Эксплуатация:
- При монтаже ALSTOM AL132 в 19-дюймовый щит обеспечьте достаточную вентиляцию (потребление 30 Вт) — перегрев процессора может привести к замедлению цикла обработки.
- Регулярно обновляйте firmware контроллера через Harmony Builder (раз в 6 месяцев) — это исправляет ошибки и улучшает совместимость с новыми модулями I/O.
- При настройке редундации проверяйте время переключения между основным и резервным контроллером (должно быть ≤10 мс) — используйте тестовое ПО Alstom Redundancy Tester.
- Архивируйте данные至少 1 раз в месяц на внешний носитель — это поможет восстановить историю процессов при сбое памяти контроллера.
