Описание

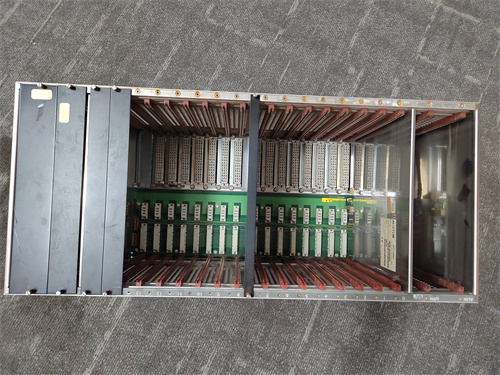

ALSTOM AM164 (ссылка на продукт: [вставьте ссылку]) — это промышленный аналоговый входной модуль для систем автоматизации энергетических и промышленных объектов Alstom, предназначенный для высокоточной обработки аналоговых сигналов от сенсоров температуры, давления, тока и напряжения. ALSTOM AM164 относится к серии модулей I/O Alstom Harmony, специализирующейся на надежности в агрессивных условиях (перепады температуры, электромагнитные помехи) и совместимости с контроллерами Alstom (например, Alstom TC500 — контроллер для турбин и генераторов). Он идеально подходит для применения в электростанциях (ТЭС, ГЭС), нефтегазовых комплексах (добывающие платформы) и металлургических заводах (плавильные печи), где требуется точная передача аналоговых данных для управления и мониторинга критических процессов.
Описание продукта
ALSTOM AM164 представляет собой модуль с 16 независимыми аналоговыми входами, поддерживающими стандартные индустриальные сигналы: ток 4–20 мА, напряжение 0–10 В DC и сигналы от резистивных датчиков (Pt100, Pt1000). Основная функция устройства — преобразовать аналоговые сигналы от сенсоров в цифровые данные с разрешением 16 бит, фильтровать электромагнитные помехи и передавать обработанные данные в контроллер Alstom через интерфейс Modbus RTU или Ethernet/IP. Благодаря высокой точности измерений (±0.1% от полного диапазона) ALSTOM AM164 гарантирует достоверность данных, критически важных для процессов с жесткими требованиями — например, регулировка температуры в реакторе нефтегазового комплекса или контроль тока в обмотках генератора ТЭС.
Например, в ГЭС ALSTOM AM164 контролирует параметры гидротурбины: 8 входов модуля подключены к датчику тока в обмотке генератора (4–20 мА), датчику давления масла в подшипниках (0–10 В DC) и термопаре Pt100 (температура ротора, -50…+200 °C). Датчик тока передаёт сигнал, соответствующий току 1000 А (преобразованный в 12 мА), на вход ALSTOM AM164. Модуль преобразует этот сигнал в цифровое значение с точностью ±0.5 А и передаёт его в контроллер Alstom TC500 за 2 мс. При превышении тока выше 1100 А (соответствует сигналу 13.2 мА) контроллер активирует систему снижения нагрузки на генератор, предотвращая перегрев обмоток. Благодаря встроенной цифровой фильтрации ALSTOM AM164 устраняет помехи от электродвигателей вспомогательного оборудования, обеспечивая стабильность данных даже в условиях сильного электромагнитного шума.
Основной достоинством ALSTOM AM164 является универсальность и диагностика:
- Индивидуальная настройка входов и калибровка: Каждый вход ALSTOM AM164 может быть настроен под любой тип сигнала (ток, напряжение, Pt100) через программное обеспечение Alstom Harmony Configurator. Это позволяет использовать модуль с разнообразными сенсорами на одном объекте, не покупая отдельных устройств. Модуль поддерживает автоматическую калибровку через эталонные сигналы, что сохраняет высокую точность на протяжении всего срока службы (без необходимости разбора модуля).
- Расширенная защита и алертинг: ALSTOM AM164 оснащён защитой от короткого замыкания на входах (максимальный ток ≤30 мА) и перепадов напряжения (до 30 В DC). При обрыве кабеля к термопаре или коротком замыкании датчика модуль генерирует детальный код ошибки (“OPEN CIRCUIT” или “SHORT CIRCUIT”) и отправляет его в контроллер — оператор видит алерт на панели Alstom Harmony HMI с указанием на проблемный вход, сокращая время поиска неисправности до нескольких минут.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Аналоговый входной модуль для систем автоматизации Alstom |
| Маркировка | AM164 |
| Количество входов | 16 независимых аналоговых входов |
| Поддерживаемые сигналы | – Ток: 4–20 мА (нагрузка 250–1000 Ом)
– Напряжение: 0–10 В DC, 1–5 В DC (входное сопротивление ≥1 МОм) – Резистивные датчики: Pt100, Pt1000 (-200…+850 °C) |
| Точность измерений | ±0.1% от полного диапазона (при 25 °C); ±0.2% (диапазон 0–60 °C) |
| Разрешение | 16 бит |
| Задержка передачи данных | ≤2 мс (на все 16 входов) |
| Фильтрация помех | Цифровая фильтрация (настраиваемая постоянная времени 0.1–100 мс) |
| Защитные функции | – Защита от короткого замыкания
– Защита от перепадов напряжения – Защита от неправильной полярности |
| Интерфейсы коммуникации | – Modbus RTU (RS-485, скорость 9600–115200 бит/с)
– Ethernet/IP (100 Мбит/с, поддерживает протокол IEC 61131-3) |
| Питание | 24 В DC ±10% (потребляемый ток: ≤80 мА) |
| Степень защиты | IP20 (для монтажа в шкафу управления) |
| Температурный диапазон эксплуатации | -20…+70 °C (работа); -40…+85 °C (хранение) |
| Тип монтажа | DIN-рейл 35 мм |
| Размеры (Ш×В×Г) | 45 × 130 × 170 мм |
| Совместимое оборудование | – Контроллеры: Alstom TC500, Alstom D2000 SCADA
– Сенсоры: Датчики тока/давления (4–20 мА), Pt100, термопары – Панели: Alstom Harmony HMI – Программное обеспечение: Alstom Harmony Configurator |
| Срок службы | ≥12 лет (при регулярной калибровке и обслуживании) |
Преимущества и особенности
- Высокая точность и универсальность: Точность ±0.1% и поддержка разных типов сигналов делают модуль подходящим для самых требовательных процессов (управление генераторами, регулировка реакций).
- Быстрая передача данных: Задержка ≤2 мс позволяет своевременно реагировать на изменения параметров (например, перегрузку тока в генераторе), предотвращая аварии.
- Эффективная фильтрация помех: Цифровая фильтрация с настраиваемой постоянной времени стабильно защищает сигналы от электромагнитных интерференций — критично для энергетических объектов.
- Автоматическая калибровка: Возможность калибровки через ПО без разбора модуля экономит время обслуживания и сохраняет точность.
- Совместимость с Alstom системами: Идеальная интеграция с контроллерами TC500, SCADA D2000 и HMI Harmony устраняет проблемы совместимости и упрощает внедрение.
Примеры применения в отраслях
-
Нефтегазовая сфера — Добывающая платформа:
ALSTOM AM164 считывает сигналы от 10 сенсоров: датчик давления в скважине (4–20 мА, 0–100 МПа), датчик температуры разделителя нефти/газа (Pt100, 0…+150 °C) и датчик уровня нефти в резервуаре (0–10 В DC). При падении давления в скважине ниже 20 МПа (соответствует сигналу 5.6 мА) ALSTOM AM164 передаёт данные в контроллер Alstom D2000 — оператор получает алерт и запускает дополнительный компрессор для поддержания давления.
-
Металлургия — Плавильная печь:
ALSTOM AM164 контролирует температуру расплава стали (термопара Pt1000, 0…+1800 °C) и уровень расплава (датчик ультразвукового, 4–20 мА). Датчик температуры передаёт сигнал, соответствующий 1500 °C, на вход модуля — ALSTOM AM164 преобразует его с точностью ±1.5 °C и передаёт в контроллер. При достижении температуры 1600 °C контроллер через модуль выходов Alstom AO82 добавляет легирующие вещества, обеспечивая требуемое качество стали.
-
Энергетика — ТЭС (турбина паровая):
ALSTOM AM164 управляет сигналами от датчика давления пара (4–20 мА, 0–30 МПа) и датчика скорости турбины (0–10 В DC, 0–3000 об/мин). При превышении давления пара выше 28 МПа (сигнал 18.4 мА) ALSTOM AM164 быстро передаёт данные в контроллер TC500 — контроллер открывает клапан сброса пара, предотвращая разрыв турбины.
Сравнение с конкурентами
| Параметр сравнения | ALSTOM AM164 | Siemens SM 331 (AI 8x16bit) | Schneider Electric BMXAi1602 (Analog Input) |
|---|---|---|---|
| Количество входов | 16 | 8 | 16 |
| Точность | ±0.1% | ±0.12% | ±0.15% |
| Разрешение | 16 бит | 16 бит | 16 бит |
| Задержка передачи | ≤2 мс | ≤4 мс | ≤3 мс |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, Pt100/Pt1000 | 4–20 мА, 0–10 В, Pt100 | 4–20 мА, 0–10 В, Pt100 |
| Интерфейсы | Modbus RTU, Ethernet/IP | Profinet | Modbus TCP |
| Преимущество | 16 входов + быстрая задержка + Alstom интеграция | Интеграция с TIA Portal | Низкая стоимость + простота настройки |
ALSTOM AM164 выделяется большим количеством входов (16 против 8 у Siemens) и быстрой задержкой передачи (≤2 мс против ≤4 мс у Siemens), что делает его подходящим для крупных систем с множеством сенсоров (например, ГЭС с несколькими турбинами). В отличие от Schneider Electric BMXAi1602, он имеет более высокую точность (±0.1% против ±0.15%) и поддерживает Pt1000, что критично для измерений в широких диапазонах температуры (например, металлургические печи).
Рекомендации по выбору
ALSTOM AM164 рекомендуется для:
- Объекты с Alstom автоматикой: Электростанции с контроллерами TC500, нефтегазовые комплексы с SCADA D2000 или металлургические заводы с HMI Harmony — интеграция без дополнительных адаптеров.
- Процессы с множеством сенсоров: ГЭС, плавильные комплексы — 16 входов позволяют подключить все необходимые датчики к одному модулю, экономя место в шкафу.
- Требования к высокой точности и скорости: Управление генераторами, регулировка реакций — ±0.1% точности и ≤2 мс задержки гарантируют своевременное реагирование на изменения параметров.
- Условия с электромагнитными помехами: Электростанции, высоковольтные подстанции — эффективная фильтрация стабильно защищает сигналы.
Если используется Siemens инфраструктура (S7-1500 + TIA Portal) и требуется 8 входов — рассмотрите SM 331. Для бюджетных проектов с обычными требованиями (например, небольшие насосные станции) — Schneider Electric BMXAi1602. При эксплуатации ALSTOM AM164 выполняйте автоматическую калибровку раз в 1–2 года, используйте экранированные кабели для сенсоров и располагайте модуль не ближе 0.5 метра от силовых кабелей — это поддерживает высокую точность и надежность.
AM164
