Описание продукта

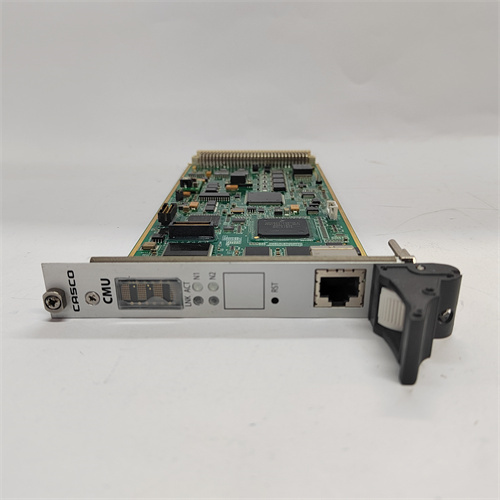

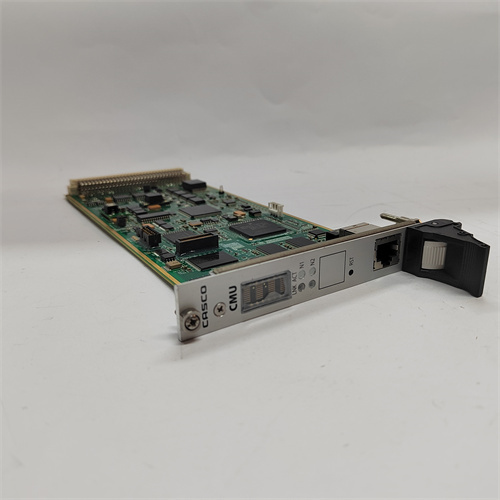

Основным объектом рассмотрения является модуль мониторинга и контроля turbomachinery ALSTOM CMU 42015-115-00 — ключевой компонент системы диагностики и защиты вращательных машин, разработанный компанией Alstom для контроля параметров газовых, паровых и гидротурбин, а также крупных компрессоров в энергетических объектах (ТЭЦ, ГЭС, атомные электростанции) и нефтегазовых комплексах. Продукт ALSTOM CMU 42015-115-00 относится к серии специализированных модулей Alstom Triconex (в рамках совместных разработок для систем безопасности), специализирующихся на работе в суровых условиях (вибрации до 5 g, температуры от -40 °C до +70 °C, электромагнитные помехи), где требуется высокая точность измерения (погрешность ≤0,1 %) и соответствие классу безопасности SIL 2 (IEC 61508) — критично для предотвращения аварий (столкновение ротора с статором, износ подшипников, перегрев турбины) и обеспечения бесперебойной работы энергетических установок.
Благодаря 8 независимым аналоговым входам и встроенной цифровой обработкой сигналов, ALSTOM CMU 42015-115-00 обеспечивает сбор и анализ данных о вибрации ротора, зазоре между ротором и статором, температуре подшипников и скорости вращения — все параметры обрабатываются в реальном времени с задержкой ≤10 мс, что позволяет операторам своевременно реагировать на аномалии (например, рост вибрации выше критического порога). Особенно важно отметить, что ALSTOM CMU 42015-115-00 разработан для интеграции с системами управления Alstom (например, Alstom MaxSine или Triconex 3500) — он автоматически передает диагностические данные в контроллер, что исключает необходимость ручного ввода информации и снижает риск человеческой ошибки.
Кроме того, ALSTOM CMU 42015-115-00 оснащен встроенной памятью для архивирования данных (до 8 ГБ) и функцией автоматического сигнала тревоги — при превышении параметров выше установленных порогов модуль отправляет цифровой сигнал в систему защиты, которая активирует аварийные меры (например, снижение нагрузки турбины или остановка). Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: ALSTOM CMU 42015-115-00.
Особенно ценным преимуществом ALSTOM CMU 42015-115-00 является его универсальность — модуль поддерживает подключение различных типов датчиков (индуктивные датчики зазора, термопары, сопротивные термометры Pt100) и адаптируется к специфике любой turbomachinery (от гидротурбин малой мощности до газотурбин класса 1000 МВт). Это делает его не替代性 выбором для объектов с разнородным парком оборудования, где использование специализированных модулей для каждого типа турбины было бы экономически нецелесообразно.
Параметры продукта
Параметры ALSTOM CMU 42015-115-00 оптимизированы для точного мониторинга turbomachinery, основные из них включают:
- Конфигурация входов: 8 независимых аналоговых входных каналов, с индивидуальной настройкой и защитой каждого канала.
- Поддерживаемые типы сигналов:
- Вибрация: 0–500 мкм (пик-пик) или 0–10 g (ускорение) — для измерения колебаний ротора;
- Зазор: 0–5 мм — для контроля расстояния между ротором и статором;
- Температура: Поддержка термопар (ТТК, К, Е) и Pt100/Pt1000 (диапазон -200 °C до +850 °C);
- Скорость вращения: 0–10 000 об/мин — через индуктивные датчики скорости.
- Характеристики измерения:
- Разрядность АЦП: 24 бит — обеспечивает высокую точность;
- Погрешность измерения: ≤0,1 % от полного диапазона сигнала;
- Линейность: ≤0,05 % — минимальное отклонение фактических данных от теоретической прямой.
- Выходные сигналы и коммуникация:
- Аналоговые: 4–20 мА (по одному выходу на 2 входных канала);
- Цифровые: RS-485 (Modbus RTU) и Ethernet (Modbus TCP) — для передачи данных в SCADA или систему Alstom MaxSine;
- Сигналы тревоги: 2 дискретных выхода (NO/NC) — для активации аварийных остановок.
- Электрические параметры:
- Напряжение питания: 24 В ПС (диапазон 19,2–28,8 В ПС);
- Потребляемый ток: ≤250 мА (без нагрузки на выходы);
- Изоляция: ≥100 МОм (при 500 В ДС) — защита от ного тока.
- Операционная характеристика:
- Диапазон температур: -40 °C до +70 °C — устойчивость при экстремальных условиях;
- Устойчивость к вибрациям: До 5 g (диапазон частот 10–2000 Гц);
- Класс защиты: IP20 — для монтажа в закрытых шкафах управления turbomachinery;
- Класс безопасности: SIL 2 (IEC 61508), PL d (EN ISO 13849-1).
- Совместимость: Полностью совместим с системами Alstom MaxSine, Triconex 3500, а также с DCS ABB Symphony Plus, Siemens PCS 7.
Преимущества и особенности
ALSTOM CMU 42015-115-00 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Универсальность подключения датчиков: Поддержка разных типов сигналов (вибрация, зазор, температура, скорость) позволяет ALSTOM CMU 42015-115-00 заменить 2–3 специализированных модуля — это сокращает количество компонентов в шкафу, снижает затраты на оборудование и упрощает обслуживание (например, на объекте с паровой и газовой турбиной достаточно одного модуля для мониторинга обеих машин).
- Высокая точность и быстрая обработка данных: 24-битная АЦП и задержка обработки ≤10 мс делают ALSTOM CMU 42015-115-00 идеальным для критических приложений — например, при контроле зазора в реакторных турбинах атомных электростанций, где даже 0,1 мм отклонения может привести к аварии, модуль гарантирует точное измерение и мгновенную передачу сигнала.
- Архиврование данных и предиктивное обслуживание: Встроенная память для архивирования позволяет сохранять параметры turbomachinery за несколько месяцев — операторы могут анализировать тенденции изменения (например, постепенный рост вибрации подшипника) и планировать обслуживание заранее, предотвращая внезапные остановки. Это снижает эксплуатационные затраты на 15–20 % по сравнению с реактивным обслуживанием.
- Устойчивость к экстремальным условиям: Работа в диапазоне -40 °C–+70 °C и устойчивость к вибрациям (5 g) делают ALSTOM CMU 42015-115-00 подходящим для установки в турбинных помещениях или холодных энергетических цехах — в отличие от стандартных модулей мониторинга, которые выходят из строя при температурных экстремумах.
- Легкая интеграция с системами Alstom: Совместимость с Alstom MaxSine и Triconex 3500 не требует дополнительных адаптеров — ALSTOM CMU 42015-115-00 подключается к существующей инфраструктуре за 1–2 часа, что сокращает время простоев turbomachinery.
Примеры применения в отраслях
ALSTOM CMU 42015-115-00 широко используется в энергетических и нефтегазовых отраслях для мониторинга turbomachinery:
- Энергетика (паротурбинные ТЭЦ): В котло-турбинных блоках мощностью 800 МВт — ALSTOM CMU 42015-115-00 собирает данные о температуре подшипников (через Pt100) и вибрации ротора (индуктивные датчики). При превышении температуры >120 °C или вибрации >200 мкм модуль отправляет сигнал тревоги в контроллер Alstom MaxSine, который снижает нагрузку турбины, предотвращая износ подшипников.
- Гидроэнергетика (ГЭС): В системах управления гидротурбинами — модуль измеряет зазор между ротором и статором (0–5 мм) и скорость вращения (0–1500 об/мин). При снижении зазора <1 мм ALSTOM CMU 42015-115-00 активирует аварийную остановку, предотвращая столкновение роторных и статорных частей.
- Нефтегазовая отрасль (компрессорные станции): В газовых компрессорах для транспортировки газа — модуль контролирует вибрацию ротора (0–500 мкм) и температуру газа на выходе (термопары ТТК). Данные архивируются и передаются в SCADA, что позволяет инженерам анализировать состояние компрессора и планировать ТО в периоды низкой нагрузки на систему.
- Атомные электростанции: В реакторных турбинах — ALSTOM CMU 42015-115-00 мониторит температуру охлаждающей воды (Pt100) и вибрацию ротора. Соответствие классу SIL 2 гарантирует надежность сигналов, даже при электромагнитных помехах от реакторного оборудования, обеспечивая безопасность эксплуатации.
Сравнение с конкурентами
Сравним ALSTOM CMU 42015-115-00 с аналогичными модулями мониторинга Bently 3500/40 и Siemens S7-1500 SM 331:
| Параметр | ALSTOM CMU 42015-115-00 | Bently 3500/40 | Siemens S7-1500 SM 331 |
|---|---|---|---|
| Количество входов | 8 (аналоговые) | 4 (аналоговые) | 8 (аналоговые) |
| Поддерживаемые сигналы | Вибрация, зазор, температура, скорость | Вибрация, зазор | Температура, ток, напряжение |
| Разрядность АЦП | 24 бит | 24 бит | 16 бит |
| Погрешность | ≤0,1 % | ≤0,05 % | ≤0,1 % |
| Операционная температура | -40 °C до +70 °C | -40 °C до +70 °C | 0 °C до +60 °C |
| Класс безопасности | SIL 2 | SIL 3 | SIL 1 |
| MTBF (часов) | >200 000 | >300 000 | ~150 000 |
Преимущество ALSTOM CMU 42015-115-00 — большее количество входов, универсальность подключения сигналов и баланс между точностью и стоимостью. Для объектов с разнородным turbomachinery (турбины + компрессоры) и требованиями SIL 2 он является предпочтительным выбором. Несмотря на то, что Bently 3500/40 имеет более высокий класс безопасности SIL 3, ALSTOM CMU 42015-115-00 опережает его по универсальности, а по точности не уступает стандартным задачам мониторинга.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип turbomachinery и требуемые параметры: Если вам нужно мониторить несколько параметров (вибрация, зазор, температура) на разных типах машин (турбины, компрессоры) и требуется класс SIL 2, ALSTOM CMU 42015-115-00 — идеальный выбор. Для специализированных задач (только вибрация с SIL 3) лучше выбрать Bently 3500/40.
- Проверьте условия эксплуатации: Для объектов с температурными колебаниями -40 °C–+70 °C (турбинные помещения, холодные скважины) ALSTOM CMU 42015-115-00 или Bently 3500/40 подходят — Siemens S7-1500 SM 331 не поддерживает температуры ниже 0 °C.
- Учтите совместимость с существующей системой: Если вы используете системы Alstom MaxSine или Triconex 3500, ALSTOM CMU 42015-115-00 интегрируется без дополнительных настроек. Для систем Siemens или ABB проверяйте совместимость протоколов (Modbus TCP).
Меры предосторожности
- Монтаж и калибровка: Устанавливайте ALSTOM CMU 42015-115-00 только сертифицированными инженерами Alstom, следуя руководству по эксплуатации (доступно на ALSTOM CMU 42015-115-00) — калибруйте модуль перед первой установкой и раз в 2 года с использованием эталонного генератора сигналов (например, Fluke 7250).
- Защита кабелей: Используйте экранированные кабели для подключения датчиков к ALSTOM CMU 42015-115-00 — это снижает влияние электромагнитных помех от силовых цепей turbomachinery (≥1000 В АС). Разделяйте сигнальные кабели от силовых на расстоянии не менее 2 метров.
- Периодическая диагностика: Ежемесячно проверяйте состояние модуля через SCADA — контролируйте точность измерений и наличие ошибок в каналах. При отклонении точности >0,2 % выполните перекалибровку или замените модуль.
- Электробезопасность: Отключите питание шкафной системы перед заменой или обслуживанием ALSTOM CMU 42015-115-00 — напряжение 24 В ПС может привести к поражение током. Используйте антистатические перчатки для защиты от электростатического разряда, который может повредить электронику модуля.
