Описание
Общая информация о продукте

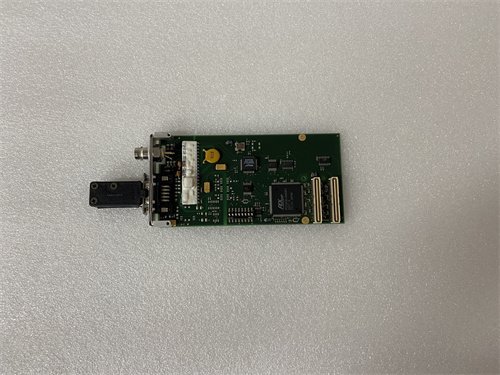

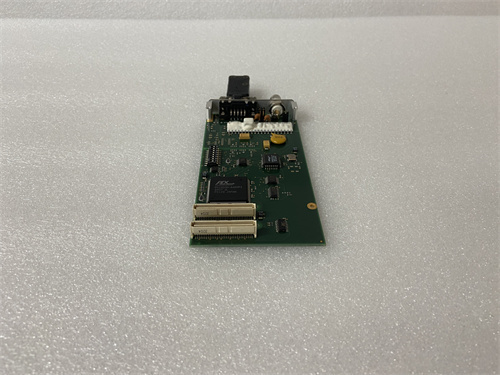

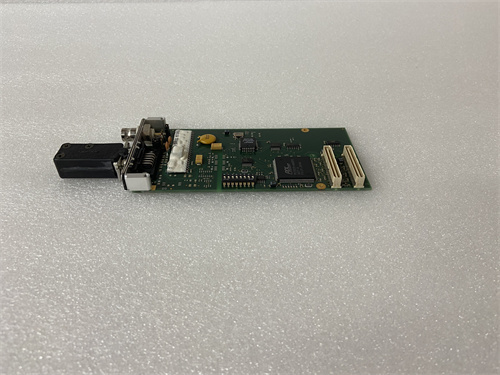

Первым делом рассматриваемый компонент — это расширенный цифровой интерфейс для интеграции сложных энергетических систем от компании ALSTOM, конкретно модель DFI-150-0003 (ссылка на продукт будет предоставлена позже). Компонент ALSTOM DFI-150-0003 относится к высокопроизводительной серии интерфейсных модулей DFI-150 от ALSTOM и предназначен для решения задач интеграции различных уровней энергетических инфраструктур — от локальных контроллеров турбин/генераторов до центральных SCADA-систем и распределенных энергетических сетей (Smart Grid). Идентификатор DFI-150-0003 расшифровывается через ключевые характеристики: «DFI-150» — серия с расширенным набором портов и протоколов, «0003» — версия с тремя дополнительными аналоговыми входами/выходами и поддержкой синхронизации по IEEE 1588 PTPv2. Модуль ALSTOM DFI-150-0003 гарантирует высокоскоростную, безопасную и синхронную передачу данных в реальном времени, что критично для современных электростанций (гидро-, газовые, комбинированные циклы) и крупных распределенных сетей. Благодаря совместимости с оборудованием как ALSTOM (например, регуляторами возбуждения DEP232), так и других производителей, ALSTOM DFI-150-0003 стал ключевым элементом в проектах цифровой трансформации энергетики, где требуется унифицированное управление разрозненными устройствами.
Технические параметры продукта
Компонент ALSTOM DFI-150-0003 имеет следующие ключевые технические параметры (детальные спецификации можно уточнить по будущей ссылке на продукт):
- Тип устройства: Расширенный цифровой интерфейсный модуль для интеграции энергетических систем;
- Параметры передачи данных и протоколов:
- Поддерживаемые протоколы:
- Стандартные: IEC 61850 (MMS/GOOSE/SV, классы времени 1–3), Modbus RTU/TCP, DNP3.0, IEC 60870-5-101/104, IEEE 1588 PTPv2 (для синхронизации);
- Производственные: ALSTOM Proprietary (совместимость с DEP232, DPI-200), Siemens PROFINET, ABB Modbus TCP (стандартная поддержка);
- Скорость передачи:
- Ethernet: 10/100/1000 Mbps (Gigabit Ethernet, полнодуплекс);
- RS485: 9600–230400 бод (настраиваемый);
- Оптическое волокно: 1 Gbps (диапазон передачи до 10 км для одномодового, до 550 м для многомодового);
- Латентность: <0.5 мс (для GOOSE-сигналов класса 1), <2 мс (для MMS);
- Количество портов:
- 4 Ethernet-порта (RJ45, с поддержкой PoE+);
- 2 RS485-порта (terminal block, изолированные);
- 2 оптических порта (SC/LC разъемы, двусторонняя передача);
- 3 аналоговых входа (0–10 В DC / 4–20 мA) + 3 аналоговых выхода (0–10 В DC / 4–20 мA);
- Поддерживаемые протоколы:
- Электрические параметры:
- Питание: Двойное — 24 В DC (18–30 В DC) или 110/220 В AC (85–264 В AC), потребляемая мощность ≤35 Вт;
- Изоляция: Galvanic изоляция всех портов (1500 В RMS), защита от перепадов напряжения между сетями;
- PoE+ поддержка: Для питания периферии (например, IP-камер, сенсоров) — до 30 В, 15.4 Вт на порт;
- Защитные функции:
- EMC-защита: EN 61000-6-2 (уровень 4), устойчивость к электромагнитным полям от трансформаторов и ЛЭП;
- Защита от короткого замыкания и перегрузки: Встроенные предохранители в Ethernet-, RS485- и аналоговых портах;
- Защита от несанкционированного доступа: IEEE 802.1X (аутентификация), SSH/TLS 1.3 (шифрование), VPN support (IPsec);
- Защита от перегрева и влаги: Сенсоры температуры/влажности с автоматическим оповещением при превышении порогов;
- Эксплуатационные условия:
- Корпус: Нержавеющая сталь 316L, класс защиты IP54 (защита от пыли и струй воды);
- Размеры: 420 мм × 280 мм × 120 мм (высота × ширина × глубина);
- Рабочая температура: -40 °C – +75 °C;
- Максимальная относительная влажность: 95% (с конденсацией, благодаря антиконденсаторному нагреву);
- Устойчивость к вибрациям: 5–200 Гц (ускорение 10 м/с², по EN 60068-2-6);
- Сертификации: CE, UL 508C, RoHS, IEC 61850-3, IEEE 1588-2008, ATEX (зоны 2/22), IECEx.
Преимущества и особенности
Модель ALSTOM DFI-150-0003 выделяется среди аналогичных интерфейсных модулей благодаря следующим преимуществам:
- Расширенный набор портов и гибкая конфигурация: 4 Ethernet-порта (Gigabit), 2 оптических и 3 аналоговых входа/выхода делают ALSTOM DFI-150-0003 подходящим для сложных интеграционных задач — например, подключение нескольких генераторов, турбин и сенсоров одновременно. Поддержка PoE+ позволяет питать периферийное оборудование (IP-камер, датчики) напрямую через модуль, сокращая количество кабелей в щитах.
- Синхронизация по IEEE 1588 PTPv2 и низкая латентность: Синхронизация с точностью до микросекунд и латентность <0.5 мс для критических сигналов делают ALSTOM DFI-150-0003 идеальным для систем, где требуется единое временное основание — например, в распределенных энергетических сетях (Smart Grid) для корреляции событий на разных объектах или в комбинированных цикловых электростанциях для синхронизации газовых и паровых турбин.
- Высокая надежность и защита в агрессивных средах: Корпус из нержавеющей стали 316L (IP54), антиконденсаторное нагревание и сертификации ATEX/IECEx позволяют использовать ALSTOM DFI-150-0003 в суровых условиях — например, на морских гидроэлектростанциях (соляная атмосфера, перепады температуры) или в химических комплексах (агрессивные газы). Двойное питание предотвращает отказ даже при сбое основного источника.
- Максимальная безопасность данных: Поддержка SSH/TLS 1.3 и VPN IPsec защищает передачу данных между ALSTOM DFI-150-0003 и другими системами от хакерских атак — критично для цифровых энергетических сетей, где несанкционированный доступ может привести к авариям или отключению электроснабжения. Логирование всех подключений и событий позволяет проводить аудит безопасности.
- Универсальная совместимость с оборудованием разных производителей: Поддержка протоколов PROFINET (Siemens), Modbus TCP (ABB) и ALSTOM Proprietary позволяет ALSTOM DFI-150-0003 интегрировать устройства от разных брендов — например, связывать регулятор возбуждения ALSTOM DEP232 с контроллером Siemens S7-1500 и SCADA-системой ABB Ability. Это устраняет необходимость покупки специализированных адаптеров.
Примеры применения в отраслях
Компонент ALSTOM DFI-150-0003 успешно используется в крупных энергетических и промышленных проектах:
- Комбинированные цикловые электростанции (CCGT): В CCGT мощностью 500–1000 МВт ALSTOM DFI-150-0003 интегрирует газовые турбины, паровые турбины и котлы в единую систему управления. Синхронизация по IEEE 1588 обеспечивает согласованную работу всех компонентов, а низкая латентность позволяет мгновенно корректировать параметры при изменении нагрузки — например, снижение газопотребления при снижении спроса на электроэнергию.
- Распределенные энергетические сети (Smart Grid): В городских сетях с распределенными источниками энергии (солнечные панели, ветряные турбины) ALSTOM DFI-150-0003 собирает данные о производстве электроэнергии и передает их в центральную SCADA-систему. Оптические порты с диапазоном 10 км позволяют подключать удаленные объекты (например, ветряные парки за пределами города), а шифрование TLS 1.3 защищает данные от несанкционированного доступа.
- Морские энергетические системы: На морских платформах и кораблях с автономными электростанциями ALSTOM DFI-150-0003 управляет генераторами и системами распределения энергии. Корпус IP54 и защита от соляной атмосферы гарантируют надежность, а аналоговые входы/выходы позволяют подключать датчики уровня топлива и температуры двигателей.
- Модернизация старых электростанций: В проектах модернизации электростанций 1980–1990-х годов ALSTOM DFI-150-0003 заменяет устаревшие аналоговые интерфейсы, обеспечивая совместимость старых контроллеров (например, ALSTOM DPI-200) с современными SCADA-системами. Например, на российской термоэлектростанции ALSTOM DFI-150-0003 позволило интегрировать 4 дизельных генератора с новой системой мониторинга, повышая эффективность и снижая простои на 30%.
Сравнение с конкурентами
Сравним ALSTOM DFI-150-0003 с аналогичными расширенными интерфейсными модулями (Siemens SICAM TM170, ABB Relion REX670):
| Параметр сравнения | ALSTOM DFI-150-0003 | Siemens SICAM TM170 | ABB Relion REX670 |
|---|---|---|---|
| Количество Ethernet-портов (Gigabit) | 4 (с PoE+) | 2 (без PoE+) | 2 (без PoE+) |
| Оптические порты (диапазон) | 2 (до 10 км) | 1 (до 5 км) | 1 (до 8 км) |
| Аналоговые входы/выходы | 3/3 | 2/2 | 2/2 |
| Синхронизация IEEE 1588 | Да (точность до 1 мкс) | Да (точность до 10 мкс) | Да (точность до 5 мкс) |
| Латентность (GOOSE) | <0.5 мс | <1 мс | <0.8 мс |
| Класс защиты/материал корпуса | IP54 / нержавеющая сталь 316L | IP44 / пластик | IP54 / нержавеющая сталь 304 |
| Сертификации ATEX | Да (зоны 2/22) | Нет | Да (зона 2) |
Основное преимущество ALSTOM DFI-150-0003 — это расширенный набор портов (4 Gigabit Ethernet, 2 оптических), поддержка PoE+, более высокая точность синхронизации IEEE 1588 и корпус из нержавеющей стали 316L. По сравнению с Siemens SICAM TM170, он имеет лучшую защиту (IP54 vs IP44) и большее количество аналоговых портов; по сравнению с ABB Relion REX670 — более широкий диапазон оптической передачи (10 км vs 8 км) и сертификации для зон 22. Для сложных интеграционных проектов (CCGT, Smart Grid, морские системы) ALSTOM DFI-150-0003 является оптимальным выбором.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- При выборе ALSTOM DFI-150-0003 убедитесь, что требуется расширенный набор портов и синхронизация IEEE 1588 — для более простых задач (например, подключение 1–2 генераторов) подойдет более компактная модель ALSTOM DFI-100-340F. Также проверяйте тип оптического кабеля: для расстояний >550 м используйте одномодовое волокно, для короче — многомодовое.
- Для установки в зонах с агрессивными газами (например, химические комплексы) закажите дополнительное антикоррозийное покрытие корпуса ALSTOM DFI-150-0003 — это продлит срок службы до 25 лет (вместо стандартных 20).
- При интеграции с оборудованием других производителей (Siemens, ABB) используйте стандартные протоколы (Modbus TCP, IEC 61850) — избегайте проприетарных интерфейсов, чтобы упростить обслуживание и обновление системы. Обновляйте прошивку ALSTOM DFI-150-0003 через официальный портал ALSTOM для устранения уязвимостей.
Предостережения
- Не превышайте пределы питания PoE+ (15.4 Вт на порт) — подключение мощных устройств (например, серверов) может привести к перегрузке и отключению модуля. Используйте PoE-инжектор для оборудования с высоким энергопотреблением.
- Перед настройкой синхронизации IEEE 1588 убедитесь, что все подключенные устройства поддерживают тот же класс времени (например, класс 1 для критических сигналов) — несоответствие приведет к рассинхронизации и нестабильной работе системы.
- Не используйте неоригинальные кабели для оптических портов — низкокачественные разъемы и кабели искажают сигнал, что увеличивает латентность и приводит к потере данных. Используйте кабели с сертификацией ISO/IEC 11801.
- При замене модуля переносите конфигурацию через ПО ALSTOM Power Interface Configurator — ручная настройка может привести к ошибкам (например, неправильная настройка IP-адресов или протоколов), которые вызовут отключение энергетических систем. Создавайте резервную копию конфигурации перед заменой.
