Описание
Описание продукта

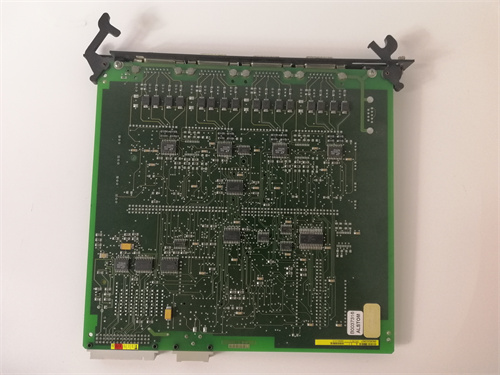

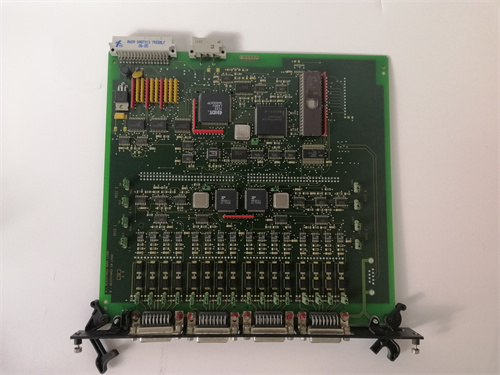

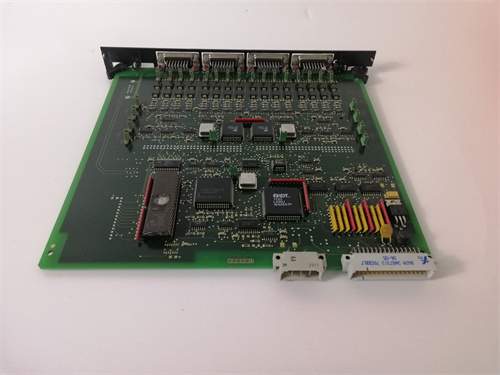

ALSTOM IR139-1 представляет собой высокоточный аналоговый выходной модуль, разработанный для преобразования цифровых сигналов от контроллеров (например, ALSPA P320 DCS) в стандартные промышленные аналоговые сигналы (4–20 мА, 0–10 В). Эти сигналы управляют исполнительными механизмами энергетического оборудования — например, приводами клапанов турбин, регулирующими клапанами топливоподачи или инверторами генераторов. Модуль ALSTOM IR139-1 гарантирует стабильность выходного сигнала даже при перепадах напряжения питания или электромагнитных помехах, что критично для точного регулирования процессов в электростанциях (например, поддержание постоянной скорости турбины или стабильного напряжения в сети). Благодаря модульной архитектуре ALSTOM IR139-1 легко интегрируется в существующие системы Alstom, упрощая замену старых модулей и расширение количества выходов при необходимости. Также ALSTOM IR139-1 имеет встроенную функцию самодиагностики: он контролирует состояние каждого выходного канала и передает информацию о сбое (например, короткое замыкание, обрыв цепи) в центральный контроллер, позволяя операторам быстро локализовать проблему. Ключевой особенностью ALSTOM IR139-1 является высокая точность и линейность преобразования: он минимизирует погрешности, обеспечивая плавное и точное управление исполнительными механизмами — неотъемлемо для безопасной и эффективной работы энергетических установок.
Параметры продукта
- Тип модуля: Аналоговый выходной модуль для систем управления энергетическими установками
- Количество каналов: 4 независимых аналоговых выходов (настраиваемые под тип сигнала)
- Поддерживаемые выходные сигналы:
- 4–20 мА (аналоговый, двухпроводной, максимальный нагрузочный сопротивление 600 Ом)
- 0–10 В (аналоговый, трехпроводной, минимальное нагрузочное сопротивление 10 кОм)
- Параметры преобразования:
- Точность: ±0.1% от полного диапазона (F.S.) при 25 °C
- Линейность: ≤0.05% F.S. (гарантирует пропорциональность цифрового входа и аналогового выхода)
- Дрейф температуры: ≤0.001% F.S./°C (минимальная зависимость точности от температуры)
- Время реакции: ≤10 мс (для перехода от 0% к 100% диапазона)
- Электрические характеристики:
- Напряжение питания: 24 В постоянного тока (допуск ±15%, потребляемый ток ≤100 мА)
- Изоляция: 2 кВ переменного тока между каналами, 5 кВ переменного тока между модулем и землей (защита от помех)
- Защита EMC: Соответствует EN 61326-1 (категория 3 — промышленные среды с сильными помехами)
- Условия эксплуатации:
- Температурный диапазон работы: -20 °C до +70 °C
- Влажность: ≤85% (без конденсации)
- Монтаж: Для шасси Alstom ALSPA P320 (стандартное крепление)
- Класс защиты: IP20 (для монтажа внутри шасси системного оборудования)
- Сертификация: Соответствует IEC 61010-1, UL 508, CE
Преимущества и особенности
- Высокая точность и стабильность: ±0.1% точности и низкий температурный дрейф делают ALSTOM IR139-1 подходящим для критических регулирующих задач — например, регулирование топливоподачи в газовые турбины или управление уровнем пара в котлах.
- Защита от помех: Высокая электрическая изоляция и соответствие стандартам EMC гарантируют стабильность выходного сигнала в условиях сильных электромагнитных помех (например, рядом с высоковольтными трансформаторами или мощными моторами).
- Гибкая настройка: Возможность выбора типа выходного сигнала (4–20 мА или 0–10 В) для каждого канала позволяет адаптировать модуль к разным типам исполнительных механизмов — не нужно покупать отдельные модули для разных сигналов.
- Совместимость с системами Alstom: Стандартный дизайн для шасси ALSPA P320 обеспечивает плагинтеграцию в существующие контроллеры Alstom, без необходимости изменения кабельных трасс или программного обеспечения.
Примеры применения в отраслях
- Термальные электростанции: ALSTOM IR139-1 преобразует цифровые сигналы контроллера ALSPA P320 в сигнал 4–20 мА для управления приводом топливного распределителя турбины — точность сигнала гарантирует стабильную подачу топлива и поддержание номинальной скорости вращения.
- Гидроэлектростанции: В гидрогенераторах модуль генерирует сигнал 0–10 В для регулирующего клапана воды, контролирующего подачу воды на ротор — плавное изменение сигнала предотвращает гидравлические удары и износ механизмов.
- Атомные электростанции: В системах охлаждения реактора ALSTOM IR139-1 управляет скоростью насосов через сигнал 4–20 мА — стабильность сигнала поддерживает постоянную температуру охлаждающей воды, критически важную для безопасности реактора.
- Распределительные сети: В цифровых подстанциях модуль преобразует сигналы контроллера в 4–20 мА для управления регулирующими трансформаторами — это поддерживает стабильное напряжение в распределительных линиях, даже при изменяющейся нагрузке.
Сравнение с конкурентами
| Параметр | ALSTOM IR139-1 | Конкурентный модуль (например, Siemens S7-1500 SM 1532) |
|---|---|---|
| Точность преобразования | ±0.1% F.S. | ±0.2% F.S. (ниже, не для критических регулирующих задач) |
| Изоляция каналов | 2 кВ переменного тока | 1 кВ переменного тока (меньше защиты от помех) |
| Температурный диапазон | -20 °C до +70 °C | 0 °C до +60 °C (не подходит для холодных зон электростанций) |
| Совместимость с системами | Полная с Alstom ALSPA P320 | Ограниченная с Alstom (требует адаптеров и драйверов) |
| Дрейф температуры | ≤0.001% F.S./°C | ≤0.005% F.S./°C (большая зависимость от температуры) |
Итог: ALSTOM IR139-1 превосходит конкурентов по точности, стабильности и адаптации к суровым условиям энергетических установок, что делает его предпочтительным для систем Alstom и критических регулирующих процессов, где высокая надежность сигнала является приоритетом.
Советы по подбору и предостережения
Советы по подбору
- Проверьте совместимость с контроллером: Если вы используете систему Alstom ALSPA P320, ALSTOM IR139-1 обеспечит полную интеграцию — не требуется дополнительные настройки или адаптеры, в отличие от модулей других брендов.
- Определите тип выходного сигнала: Для длинных кабельных трасс (более 100 м) выбирайте 4–20 мА (меньшие потери сигнала); для коротких подключений к локальным исполнителям — 0–10 В.
- Учтите нагрузочное сопротивление: При выборе 4–20 мА убедитесь, что суммарное сопротивление кабеля и исполнительного механизма не превышает 600 Ом — иначе сигнал будет искажаться.
Предостережения
- Не превышайте пределы нагрузки: Для 4–20 мА не подключайте нагрузки с сопротивлением менее 10 Ом (риск перегрева выходного каскада); для 0–10 В не используйте нагрузки с сопротивлением более 1 МОм (риск искажения сигнала из-за утечек тока).
- Используйте экранированные кабели: Для подключения исполнительных механизмов используйте кабели с металлической экранцией, заземленной с одного конца — это снижает влияние электромагнитных помех на сигнал ALSTOM IR139-1.
- Регулярно проверяйте точность: Каждые 12 месяцев калибруйте модуль через специализированное ПО Alstom — это поддерживает заявленную точность и предотвращает дрейф параметров из-за износа компонентов.
IR139-1
