Описание

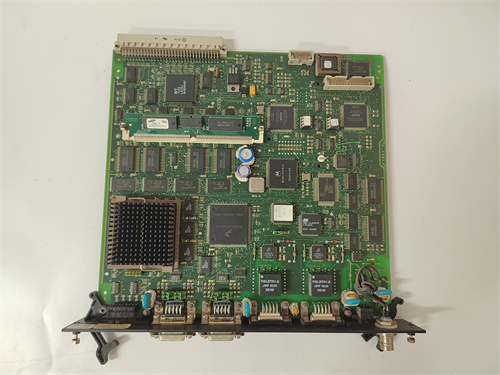

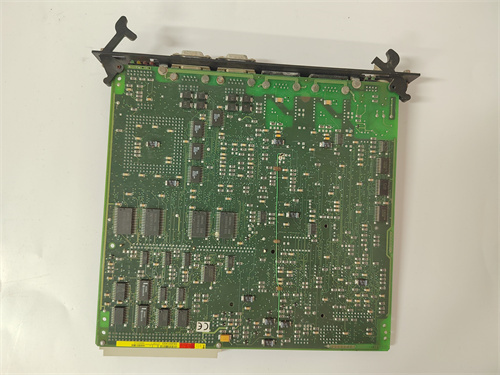

ALSTOM K210398-107 — это промышленный цифровой входной модуль из линейки контроллеров ALSTOM ALSPA, специализированный для надежного сбора дискретных сигналов от защитных устройств, сенсоров и операторских панелей в критических энергетических системах. Его основная функция — преобразовать физические сигналы (закрытие/разрыв контакта) в цифровые данные с высокой скоростью реакции, передавать их в контроллеры ALSTOM (например, ALSPA P320, ALSPA LEC) и обеспечивать отказоустойчивость в условиях интенсивных электромагнитных помех и перепадов температуры. Применяется в энергетике (степные электростанции, гидроэлектростанции, атомные электростанции), где точный и быстрый сбор сигналов защиты определяет безопасность оборудования (турбины, генераторы) и непрерывность энергопроизводства.
Основные функции и ключевые преимущества
Главные достоинства ALSTOM K210398-107 — высокая отказоустойчивость, адаптация к энергетическим условиям и глубокая интеграция с ALSTOM контроллерами. Модуль оснащен 16 независимых цифровых входов, поддерживающих два типа критически важных дискретных сигналов:
- Wet contact (мокрый контакт): Для подключения защитных реле (например, защита турбины от перегрузки), концевиков положения клапанов и кнопок операторской остановки — требует питания 24 В DC ±10%, обеспечивает стабильную передачу сигнала даже при помехах от высоковольтных трансформаторов (до 500 кВ) и генераторов;
- Dry contact (сухой контакт): Для подключения контакторов защиты систем безопасности (например, защита реактора от перегрева) — работает без внешнего питания, гарантируя работоспособность при временном сбое питания вспомогательных систем.
Каждый вход имеет настраиваемые антидребезг фильтры (0.01–100 мс), что позволяет ALSTOM K210398-107 адаптироваться к различным типам устройств: например, использовать короткие фильтры (0.01–0.1 мс) для быстрых защитных реле турбины, и длинные фильтры (10–100 мс) для механических контакторов с дребезгом.
Отличительной чертой ALSTOM K210398-107 является сверхбыстрое время реакции — ≤0.05 мс на считывание сигнала и передачу в контроллер. Это критически важно для защитных систем энергетических объектов: например, при возникновении опасного режима в генераторе (перегрев обмоток) модуль мгновенно передает сигнал о необходимости аварийной остановки, предотвращая разрушение дорогостоящего оборудования.
ALSTOM K210398-107 оснащен также продвинутыми средствами защиты и диагностики:
- Галванризация изоляция 3000 В АС: Между входными каналами и системной шиной — предотвращает попадание электромагнитных помех от высоковольтных линий электропередач и заземляющих токов, что характерно для энергетических комплексов;
- Дублирование критических каналов: Возможность конфигурировать 2 входа в режим “активный-резервный” для сигналов класса “Safety Integrity Level (SIL) 2” — при сбое основного входа резервный активируется за 0.01 мс, обеспечивая соответствие международным стандартам безопасности (IEC 61508);
- Расширенная диагностика через ALSTOM ALSPA: Модуль передает данные о состоянии каждого входа (наличие сигнала, ошибки связи, температура компонентов) в контроллер — операторы могут отслеживать здоровье защитных систем и выявлять проблемы (например, “вход 8 — обрыв кабеля к защите турбины”) до возникновения аварий.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Цифровой входной модуль (ALSTOM ALSPA) |
| Количество входов | 16 независимых цифровых входов |
| Тип входов | Wet contact (24 В DC ±10%, ток ≤5 мА); Dry contact (разрыв/закрытие контакта) |
| Время реакции | ≤0.05 мс (считывание + передача в контроллер) |
| Фильтры | Настраиваемые антидребезг фильтры (0.01–100 мс) |
| Изоляция | 3000 В АС (канал-канал, канал-система); Защита от ЭМП по EN 61000-6-3 |
| Протоколы связи | ALSTOM proprietary (для ALSPA P320/LEC); Modbus RTU (опционально, RS485) |
| SIL сертификация | Соответствует SIL 2 (IEC 61508) |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -40 °C – +70 °C; Влажность: 5–95% RH (без конденсации); Высота above sea level: до 3000 м |
| Питание | 24 В DC (±15%); Потребляемая мощность: Максимально 15 Вт |
| Сертификации | CE, UL 508, IEC 61010-1, ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Энергетика: Степная электростанция (ТЭС)
В 1200 МВт ТЭС с турбиной ALSTOM ALSTOM K210398-107 собирает сигналы от 10 защитных реле (перегрузка турбины, перегрев масла) и 6 кнопок операторской остановки. Два входа для сигналов аварийной остановки турбины настроены в режим “активный-резервный” — при сбое основного канала резервный активируется за 0.01 мс, передавая команду на остановку в контроллер ALSPA P320. Это предотвращает повреждение турбины при отказе одного из каналов.
-
Гидроэлектростанция
На гидроэлектростанции с генератором ALSTOM ALSTOM K210398-107 подключен к 8 контакторам защиты (передача частоты, уровень воды в водохранилище) и 4 фотоэлектрических сенсоров (положение ворот гидротурбины). Модуль передаёт сигналы в контроллер ALSPA LEC через proprietary протокол — при падении уровня воды ниже нормы отправляет команду на закрытие ворот за 0.05 мс, предотвращая работку турбины на холостом ходу.
-
Атомная электростанция (АЭС)
В АЭС с реактором третьего поколения ALSTOM K210398-107 собирает сигналы от 6 защитных устройств реактора (перегрев, перепад давления) — все входы соответствуют SIL 2. При превышении температуры реактора модуль мгновенно передает сигнал в систему безопасности, запуская процедуру аварийной охлаждения. Изоляция 3000 В АС защищает сигналы от помех от высоковольтных систем реактора.
Сравнение с конкурентами
| Категория | ALSTOM K210398-107 | Конкурент (например, Siemens SIMATIC S7-1500 DI модуль) |
|---|---|---|
| Время реакции | ≤0.05 мс | ≤1 мс |
| SIL сертификация | SIL 2 (IEC 61508) | SIL 1 (ограниченная) |
| Изоляция | 3000 В АС | 2500 В АС |
| Интеграция с энергетическими контроллерами | Нативная совместимость с ALSTOM ALSPA P320/LEC | Требует настройки драйверов для энергетических систем |
| Режим активный-резервный | Да (для SIL 2 сигналов) | Нет |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для энергетических объектов с ALSTOM оборудованием: Выбирайте ALSTOM K210398-107 — его.native интеграция с контроллерами ALSPA P320/LEC гарантирует минимальную задержку сигналов и соответствие требованиям энергетических стандартов.
- Для защитных систем SIL 2: Если требуется соответствие стандарту IEC 61508 (SIL 2) — модуль поддерживает дублирование каналов и расширенную диагностику, необходимые для безопасных режимов работы (турбины, реакторы).
- Для условий высоких помех: При монтаже рядом с высоковольтными трансформаторами или генераторами — изоляция 3000 В АС защищает от электромагнитных помех, обеспечивая стабильный сбор сигналов.
Безопасные практики
- Конфигурация SIL 2 каналов: Для сигналов защиты (аварийная остановка турбины/реактора) всегда настраивайте входы в режим “активный-резервный” — это соответствует требованиям IEC 61508 и предотвращает отказ системы при сбое одного канала.
- Настройка фильтров: Для быстрых защитных реле используйте фильтры 0.01–0.1 мс; для механических контакторов — 10–100 мс — это устраняет дребезг без задержки критических сигналов.
- Регулярная диагностика: Ежемесячно проверяйте состояние входов через интерфейс ALSTOM ALSPA — своевременно заменяйте поврежденные кабели или сенсоры, особенно для каналов SIL 2.
- Питание: Используйте редандантный источник питания 24 В DC — при сбое одного источника модуль продолжает работать, обеспечивая непрерывность защитных функций.
