Обзор автоматизационного оборудования: ALSTOM LC105A-1
Сначала представим ключевой продукт — ALSTOM LC105A-1 (ссылка на продукт будет предоставлена позже, когда вы пришлете адрес), который относится к линейке модулей управления локальными процессами (Local Control Module) для систем автоматизации энергетических установок, в частности гидроэлектростанций и Теплоэлектростанций (ТЭС), от бренда Alstom (ныне часть группы GE Vernova) — специалиста в решениях для энергетики и тяжелой промышленности. ALSTOM LC105A-1 отличается высокой надежностью в управлении вспомогательными системами и глубокой интеграцией с основными контроллерами Alstom (например, Alstom Harmony) , что делает его критическим элементом для поддержания бесперебойной работы вспомогательных процессов энергетических объектов.
Описание продукта

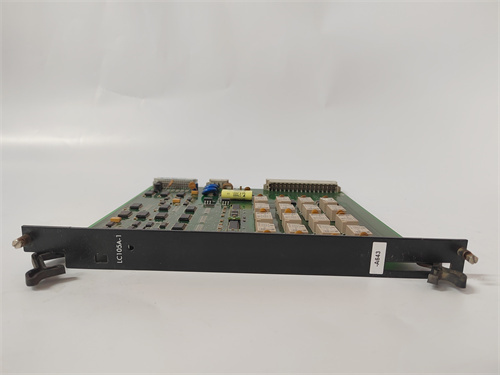

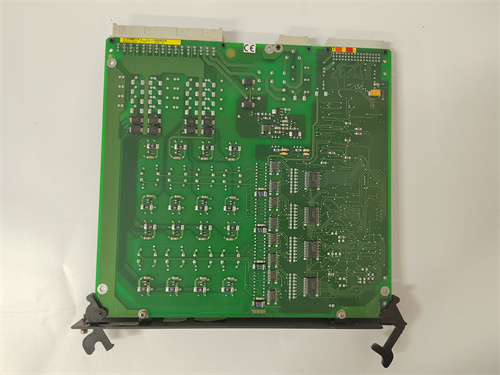

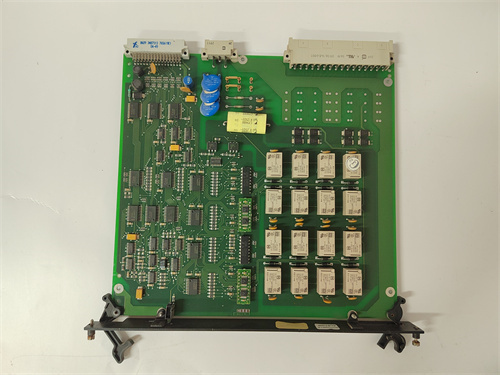

ALSTOM LC105A-1 (ссылка на продукт) — это специализированный модуль локального управления, разработанный для обработки сигналов и выполнения управляющих функций для вспомогательных систем энергетических установок: системы охлаждения турбин, системы подачи смазки, системы управления клапанами вспомогательного оборудования и системы мониторинга параметров окружающей среды (температура, влажность в технических помещениях). Продукт отвечает за локальное управление этими процессами, снижая нагрузку на основной контроллер DCS и обеспечивая быструю реакцию на отклонения параметров (например, повышение температуры смазки — ALSTOM LC105A-1 автоматически активирует дополнительные охладители, не ожидая команды от центрального контроллера).
Благодаря компактной модульной конструкции ALSTOM LC105A-1 (ссылка на продукт) легко монтируется в шкафы локального управления (ближе к управляемому оборудованию) и интегрируется в существующие системы Alstom через стандартные коммуникационные шины. Особенно важно отметить, что ALSTOM LC105A-1 поддерживает режим автономной работы — в случае потери связи с основным DCS модуль продолжает управлять процессами по предустановленным алгоритмам, предотвращая остановку вспомогательных систем и, следовательно, аварии основной установки. Кроме того, ALSTOM LC105A-1 (ссылка на продукт) прошел строгие тесты на устойчивость к вибрациям (характерным для гидроузлов и турбинных помещений), электромагнитным помехам и перепадам напряжения, подтверждая его работоспособность в суровых энергетических условиях. Модуль управляется через программное обеспечение Alstom Harmony Pro (для конфигурации алгоритмов) и Alstom Operator Station (для мониторинга), что упрощает настройку логики управления, отслеживание состояния каналов и диагностику неисправностей (например, обрыв датчика смазки, отказ исполнительного механизма) в реальном времени.
Технические параметры
Технические характеристики ALSTOM LC105A-1 (ссылка на продукт) отвечают высоким требованиям к модулям локального управления для энергетики:
- Тип сигналов:
- Аналоговые входы (AI): 12 каналов, поддерживают сигналы 4-20 мА (датчики температуры, давления, уровня смазки) и 0-10 В (датчики влажности, напряжения вспомогательных источников);
- Аналоговые выходы (AO): 6 каналов, сигнал 4-20 мА (для управления регулирующими клапанами, насосами, охладителями — максимальный ток на выходе 0,5 А);
- Дискретные входы (DI): 16 каналов, 24 В DC (NO/NC — сигналы состояния контакторов, кнопок аварийного останова, датчиков положения клапанов);
- Дискретные выходы (DO): 8 каналов, релейные контакты (2 А на канал — для включения/отключения вспомогательных двигателей, индикаторов, сигнальных маячков).
- Коммуникационные интерфейсы:
- Основная шина для связи с DCS Alstom: Profibus DP (скорость передачи данных до 12 Mbps) — стандартная шина для промышленной автоматизации Alstom;
- Дополнительный Ethernet-порт (10/100 Mbps): Поддержка протокола Modbus TCP — для подключения к локальным панелям операторского управления и дистанционной диагностики;
- RS-485 порт: Для связи с низкоскоростным периферием (датчики окружающей среды) и настройки модуля на месте.
- Процессор и память:
- Процессор: 16-битный промышленный микроконтроллер с тактовой частотой 80 МГц — достаточный для обработки локальных алгоритмов управления;
- Постоянная память (Flash): 512 КБ — для хранения прошивки и конфигураций;
- Оперативная память (RAM): 128 КБ — для временного хранения данных и состояний каналов.
- Питание:
- Входное напряжение: 24 В DC ±15% (широкий диапазон, устойчивый к колебаниям напряжения в вспомогательных сетях энергетических объектов);
- Потребление энергии: ≤10 Вт — низкое энергопотребление, не требует дополнительных источников питания.
- Рабочая температура: Диапазон эксплуатации от -20 °C до +65 °C — устойчив к экстремальным температурам (например, холодные зимы на гидроэлектростанциях в северных регионах, жаркие летние условия в турбинных помещениях ТЭС).
- Защита корпуса: Класс защиты IP20 (для монтажа в закрытых шкафах) и соответствие стандарту EMC EN 61000-6-2 — защищает от пыли и электромагнитных помех.
- Время отклика: ≤200 мс для аналоговых сигналов и ≤50 мс для дискретных сигналов (например, сигнал аварийного останова — модуль реагирует за 50 мс).
Преимущества и особенности
ALSTOM LC105A-1 (ссылка на продукт) имеет ряд уникальных преимуществ, которые выделяют его среди аналоговых модулей локального управления:
- Автономная работа: В случае потери связи с основным DCS ALSTOM LC105A-1 продолжает управлять процессами по предустановленным логике — критически важно для энергетики, где даже кратковременная остановка вспомогательных систем (например, смазка турбины) может привести к дорогостоящим ремонтам.
- Низкая нагрузка на основной DCS: Локальное выполнение управляющих функций снижает количество сигналов, передаваемых в центральный контроллер, улучшая общую производительность системы автоматизации и снижая риск перегрузки шин связи.
- Устойчивость в экстремальных условиях: Широкий диапазон рабочих температур (-20 °C до +65 °C) и устойчивость к вибрациям делают ALSTOM LC105A-1 подходящим для эксплуатации в самых суровых энергетических объектах — гидроэлектростанции в горах, ТЭС на севере, дизельные электростанции в условиях повышенной влажности.
- Простота интеграции с системами Alstom: Стандартная поддержка Profibus DP и совместимость с ПО Alstom Harmony Pro/Operator Station позволяют быстро внедрить ALSTOM LC105A-1 в существующие автоматизированные комплексы — не требуется замена оборудования или обучение персонала работе с новыми программами.
- Долговечность: Использование промышленных компонентов с повышенной надежностью (капаситоры с низким истарением, реле с золотистыми контактами) и тесты на ресурсность (MTBF — Mean Time Between Failures — более 600 000 часов) гарантируют срок службы ALSTOM LC105A-1 более 12 лет при правильном эксплуатации.
Примеры применения в отраслях
ALSTOM LC105A-1 (ссылка на продукт) широко используется в энергетических объектах, где требуется локальное управление вспомогательными системами:
- Гидроэлектростанции: В системах управления гидротурбинами — ALSTOM LC105A-1 управляет системой подачи масла в подшипники ротора, мониторит температуру масла и уровня масла в резервуарах, а при повышении температуры автоматически включает дополнительные радиаторы охлаждения. При потере связи с основным DCS модуль продолжает обеспечивать подачу масла, предотвращая износ подшипников.
- Теплоэлектростанции (ТЭС): В системах охлаждения турбин — модуль контролирует температуру воды в цикле охлаждения, уровень воды в резервуарах и состояние насосов-циркуляторов. При падении уровня воды ALSTOM LC105A-1 активирует резервные насосы и отправляет сигнал тревоги в основной DCS, давая операторам время на устранение проблемы.
- Термoelectric power plants (TPP) with coal fuel: В системах управления пылесборными устройствами (электрофильтрами) — ALSTOM LC105A-1 мониторит напряжение на электродах электрофильтра, уровень пыли в бункерах и состояние шлюзов выгрузки пыли. При снижении эффективности фильтрации модуль регулирует напряжение на электродах или останавливает шлюз, предотвращая выброс пыли в атмосферу.
- Дизельные электростанции (ДЭС): В системах контроля смазки дизельных двигателей — модуль отслеживает температуру и давление смазки, уровень в масляном баке и состояние масляных фильтров. При засорении фильтра ALSTOM LC105A-1 автоматически переключает на резервный фильтр и сигнализирует операторам о необходимости замены основного.
Сравнение с конкурентами
В сравнении с аналогичными модулями локального управления для энергетики других брендов (например, Siemens S7-1200 CPU 1214C, ABB AC500-eCo CPU) ALSTOM LC105A-1 (ссылка на продукт) демонстрирует преимущества в специализации на вспомогательных системах и автономной работе:
| Параметр сравнения | ALSTOM LC105A-1 | Конкурентный продукт 1 (Siemens S7-1200 CPU 1214C) | Конкурентный продукт 2 (ABB AC500-eCo CPU) |
|---|---|---|---|
| Режим автономной работы | Стандартный (по предустановленным алгоритмам) | Опциональный (требует дополнительной конфигурации) | Опциональный (требует лицензии) |
| Диапазон рабочих температур | -20 °C до +65 °C | 0 °C до +60 °C | -10 °C до +60 °C |
| Интеграция с системами энергетики | Идеальная (Alstom Harmony DCS) | Ограниченная (требует драйверов Alstom) | Ограниченная (требует драйверов Alstom) |
| MTBF (время между отказами) | >600 000 часов | ~500 000 часов | ~550 000 часов |
| Поддержка релейных выходов | 8 каналов (2 А на канал) | 6 каналов (0,5 А на канал) | 4 каналов (1 А на канал) |
Советы по выбору и предостережения
Советы по выбору
- Перед покупкой ALSTOM LC105A-1 (ссылка на продукт) определите тип управляемой вспомогательной системы: модуль оптимизирован для систем смазки, охлаждения и пылесбора — для других процессов (например, управление топливоподачей) рекомендуется консультация с инженерами Alstom.
- Оцените требования к температурным условиям: если объект находится в регионе с экстремальными температурами (например, северные гидроэлектростанции, пустынные ДЭС), ALSTOM LC105A-1 с диапазоном -20 °C до +65 °C подходит лучше, чем конкурентные модели с более узким диапазоном.
- Убедитесь в совместимости с вашей системой Alstom: ALSTOM LC105A-1 полностью совместим с Alstom Harmony DCS (версии 7.x-9.x) — для старых версий может потребоваться обновление прошивки основного контроллера.
Предостережения
- ALSTOM LC105A-1 (ссылка на продукт) должен устанавливаться и настраиваться только квалифицированным персоналом с сертификацией Alstom — неправильная конфигурация алгоритмов автономной работы (например, неверный порог активации охладителей) может привести к перегреву оборудования и аварии.
- Не превышайте максимальный ток на дискретных выходах (2 А на канал) — перегрузка может вызвать сгорание релейных контактов и выход модуля из строя.
- Не используйте ALSTOM LC105A-1 за пределами указанных технических параметров (например, температура ниже -20 °C или входное напряжение ниже 20,4 В DC) — это повышает риск повреждения микроконтроллера и потери управления процессами.
- Регулярно проверяйте состояние связи между ALSTOM LC105A-1 и основным DCS через Alstom Operator Station — потеря связи может остаться незамеченной, и модуль будет работать в автономном режиме, что не всегда оптимально для долгосрочной работы.
