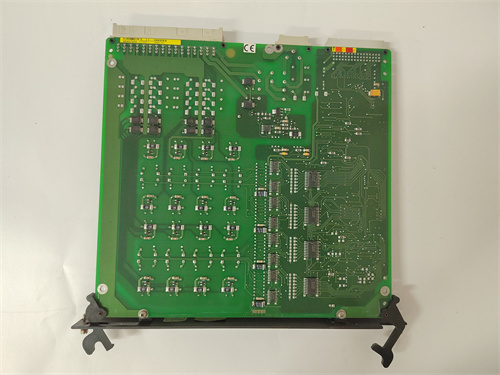

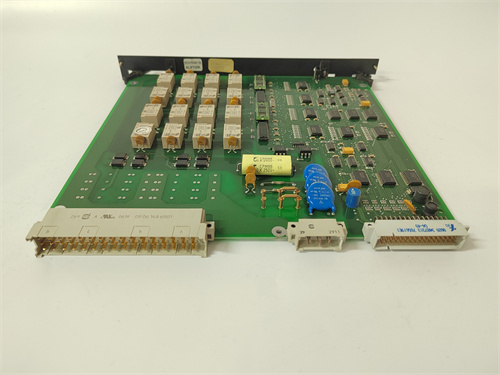

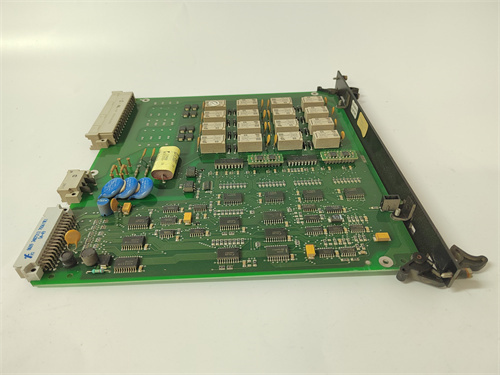

ALSTOM LC106-1

Описание

Общая характеристика продукта ALSTOM LC106-1

Технические параметры ALSTOM LC106-1

• Общие параметры модуля:
  • Тип устройства: Промышленный коммуникационный модуль для систем ALSTOM;
  • Совместимые системы: ALSTOM ALSPA Series 6 DCS, ALSTOM ALSPA P320 PLC, сенсоры ALSTOM (температурные Pt100, давленные 6200, вибрационные 3500), исполнители ALSTOM (клапаны EH, насосы TPK);
  • Питание: DC 24 В ±10% — совместимо с модулями питания ALSTOM PS24-10.
• Параметры коммуникации и протоколов:
  • Поддерживаемые протоколы: IEC 61850 (GOOSE, MMS — для субстанций электроснабжения), DNP3.0 (с защитой данных), Modbus TCP/RTU, Profibus DP;
  • Интерфейсы: 2 Ethernet-порта (1 Гбит/с, для IEC 61850/Modbus TCP), 2 RS485-порта (для Modbus RTU/Profibus DP);
  • Максимальная скорость передачи: 1 Гбит/с (для Ethernet-интерфейсов);
  • Латентность передачи: <0.5 мс (для критических сигналов — например, данные о вибрации турбины или напряжении в сети).
• Параметры надежности и защиты:
  • Класс надежности: MTBF > 4 200 000 часов (по данным производителя, при 40 °C);
  • Защита от электромагнитных помех (EMC): Соответствие EN 61000-6-2/4 (класс 4) — устойчивость к импульсным и радиочастотным помехам;
  • Изоляция: 3000 В RMS между коммуникационными линиями, питанием и землей — предотвращение кросс-интерференций;
  • Режим работы: Двойная избыточная конфигурация (redundant) с автоматическим переключением — время переключения <30 мс при сбое основной линии;
  • Защита данных: Шифрование AES-256 для протоколов IEC 61850 и DNP3.0 — предотвращение несанкционированного доступа.
• Конструктивные и эксплуатационные параметры:
  • Температурный диапазон работы: -15 °C до +65 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы ALSTOM, совместим с защитными коробками IP54 для внешнего монтажа);
  • Материал корпуса: Алюминиевый сплав с антикоррозийным покрытием — эффективный теплоотвод;
  • Размеры: 130 мм (ширина) × 170 мм (высота) × 85 мм (глубина);
  • Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715);
  • Индикация: Светодиодная индикация состояния портов (зеленый — активна связь, желтый — предупреждение, красный — ошибка) + индикатор избыточности (синий — активна резервная линия).

Преимущества и особенности ALSTOM LC106-1

1. Поддержка протокола IEC 61850 с низкой латентностью: Уникальная оптимизация для IEC 61850 (включая GOOSE для быстрой передачи сигналов защиты) делает ALSTOM LC106-1 идеальным для субстанций электроснабжения — например, при обнаружении короткого замыкания в сети модуль передает сигнал о защите за 0.4 мс, позволяя контроллеру отключить поврежденный участок за 1 мс, предотвращая распространение аварии.
2. Высокая отказоустойчивость и шифрование данных: Двойная избыточная линия с переключением <30 мс гарантирует непрерывную связь в ALSTOM LC106-1 — в ТЭС даже при обрывке основной Ethernet-линии модуль автоматически переключается на резервную, не теряя данных о температуре пара или давлении масла. Шифрование AES-256 защищает передаваемые данные от несанкционированного доступа, критично для объектов с высокими требованиями к безопасности.
3. Интеграция с системами ALSTOM и удобство конфигурации: ALSTOM LC106-1 автоматически синхронизируется с контроллерами ALSPA Series 6 и ALSPA P320 — через ПО ALSTOM Control Center можно настраивать параметры протоколов, отслеживать состояние портов и архивировать данные о сбоях. При подключении сенсоров ALSTOM (например, вибрационного 3500) модуль распознает их параметры автоматически, сокращая время наладки на 50%.
4. Устойчивость к суровым условиям: Температурный диапазон -15 °C до +65 °C и класс EMC 4 позволяют ALSTOM LC106-1 работать в агрессивных средах — например, на северных ГЭС (зимняя температура -15 °C) или в цехах котельных (температура +65 °C) модуль сохраняет стабильность связи, не подвергаясь сбоям от перепадов температуры или помех.
5. Гибкость подключения: Два Ethernet-порта (1 Гбит/с) и два RS485-порта позволяют ALSTOM LC106-1 интегрировать одновременно разные типы оборудования — например, в распределительной субстанции он подключает 4 защитных реле (через IEC 61850) и 8 датчиков напряжения (через Modbus RTU), экономя место в шкафе и снижая количество коммуникационных модулей.

Примеры применения ALSTOM LC106-1 в различных отраслях

• Теплоэлектростанция (ТЭС): В ТЭС ALSTOM LC106-1 обеспечивает связь между контроллером ALSPA Series 6 и 6 датчиками вибрации турбины (ALSTOM 3500) через IEC 61850. Латентность <0.5 мс позволяет получать данные о вибрации каждые 100 мс — при превышении порога 2.5 мм/с модуль мгновенно передает сигнал в контроллер, который снижает скорость турбины, предотвращая повреждение подшипников.
• Распределительная субстанция: В субстанции ALSTOM LC106-1 работает с 8 защитными реле (ALSTOM REG670) через протокол IEC 61850 GOOSE. При обнаружении короткого замыкания в сети модуль передает сигнал о отключении за 0.4 мс, позволяя реле отключить поврежденный участок за 0.8 мс, минимизируя время простоя для потребителей.
• Газовая электростанция (ГЭС): В ГЭС ALSTOM LC106-1 управляет связью между ALSPA P320 PLC и 5 клапанов регулировки газа (ALSTOM EH) через Profibus DP. Максимальная скорость 1 Гбит/с гарантирует, что команда на изменение открытия клапана достигает исполнителя за 0.3 мс, поддерживая стабильную мощность генератора (±0.5 МВт) при изменяющейся нагрузке.
• Система водоснабжения электростанции: В системе водоснабжения ALSTOM LC106-1 передает данные от 10 датчиков уровня воды (ALSTOM 6200) через Modbus RTU в контроллер. Избыточная конфигурация гарантирует надежность — при обрывке одной RS485-линии переключение происходит за 25 мс, не нарушая контроль за уровнем воды в резервуарах.

Сравнение ALSTOM LC106-1 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ALSTOM LC106-1

Рекомендации по выбору

1. Совместимость с системами ALSTOM: Выбирайте ALSTOM LC106-1 если ваша установка работает на ALSTOM ALSPA Series 6 DCS или ALSPA P320 PLC — это гарантирует полную интеграцию, автоматическое распознавание модуля и поддержку всех энергетических протоколов (IEC 61850, DNP3.0).
2. Энергетические объекты с критическими сигналами: Для турбинных заводов, распределительных субстанций или котельных, где требуется передача сигналов за <1 мс (например, сигналы защиты), ALSTOM LC106-1 с латентностью <0.5 мс — оптимальный выбор.
3. Условия с перепадами температуры или помехами: Если модуль работает в диапазоне -15 °C до +65 °C или вблизи трансформаторов/генераторов (сильные электромагнитные помехи), ALSTOM LC106-1 с классом EMC 4 и алюминиевым корпусом — предпочтительнее аналогов с более низкими параметрами защиты.

Меры предостережения

1. Настройка избыточной конфигурации: После монтажа ALSTOM LC106-1 настройте двойные линии (Ethernet и RS485) через ALSTOM Control Center и ежемесячно тестируйте переключение — убедитесь, что время не превышает 30 мс, без потери данных.
2. Защита коммуникационных кабелей: Используйте оптоволоконные кабели (для Ethernet, расстояние >100 м) или экранированные кабели CAT6A (для коротких расстояний) — располагайте их на расстоянии >1.5 м от силовых линий (например, кабелей 10 кВ), чтобы снизить влияние электромагнитных помех на ALSTOM LC106-1.
3. Охлаждение и монтаж: Обеспечьте принудительную вентиляцию шкафа при температуре >60 °C — перегрев модуля снижает стабильность работы и срок службы. Не монтируйте ALSTOM LC106-1 близко к нагревающимся компонентам (трансформаторы, силовые модули ALSTOM).
4. Обновление firmware и безопасность: Регулярно обновляйте прошивку модуля через официальный портал ALSTOM — обновления исправляют уязвимости и улучшают поддержку протоколов. Настройте периодическое изменение ключей шифрования AES-256 (каждые 3 месяца), чтобы защитить данные от несанкционированного доступа.
