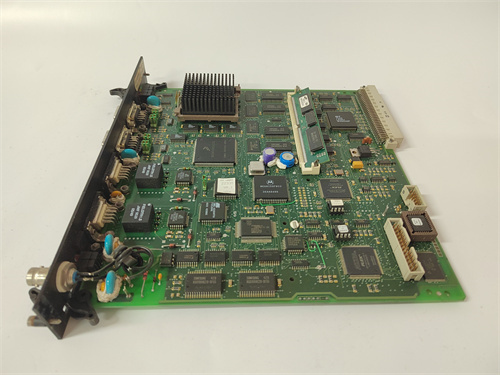

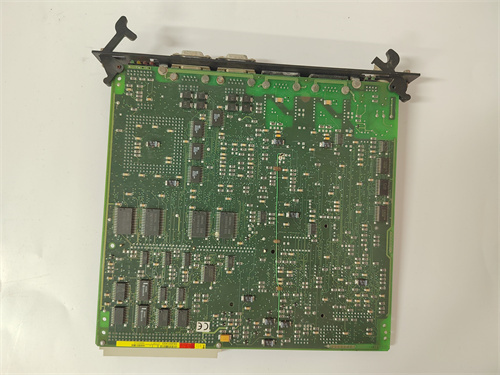

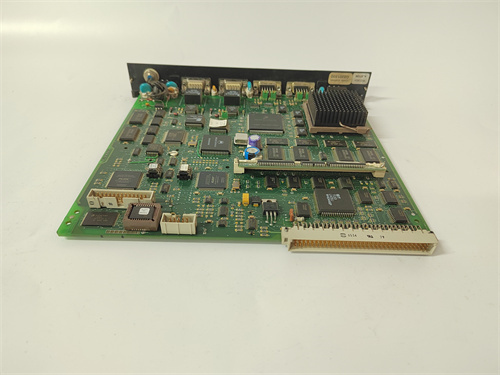

ALSTOM LC110-M2

Описание

Общая характеристика продукта ALSTOM LC110-M2

Технические параметры ALSTOM LC110-M2

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль цифровых входов/выходов (DI/DO) для систем ALSTOM;
  • Совместимые системы: ALSTOM ALSPA Series 6 DCS, ALSTOM ALSPA P320 PLC, сенсоры ALSTOM (датчики положения 7000, кнопки аварий PB100), исполнители ALSTOM (реле CR500, контакторы KM200);
  • Комплектация каналов: 32 цифровых входа (DI) + 16 цифровых выходов (DO, релейные);
  • Питание: DC 24 В ±10% — совместимо с модулями питания ALSTOM PS24-10.
• Параметры цифровых входов (DI):
  • Тип сигналов: Поддержка нормально открытых (NO) и нормально закрытых (NC) контактов;
  • Уровни сигнала: Активный (логика 1) — 11–30 В DC, неактивный (логика 0) — 0–5 В DC;
  • Время отклика: <1 мс (для перехода от 0 к 1 и обратно);
  • Защита: Встроенный фильтр импульсных помех (0.1–20 мс, настраиваемый) — предотвращение ложных срабатываний.
• Параметры цифровых выходов (DO):
  • Тип выходов: Релейные контакты (NO/NC, настраиваемые);
  • Номинальный ток на выход: 2 А (AC 250 В / DC 30 В) — для управления реле, контакторами;
  • Количество циклов работы реле: >1 млн циклов — долговечность при интенсивном использовании;
  • Защита: Ограничение тока на каждом канале — предотвращение перегрева при коротком замыкании.
• Параметры надежности и защиты:
  • Класс надежности: MTBF > 4 500 000 часов (по данным производителя, при 40 °C);
  • Защита от электромагнитных помех (EMC): Соответствие EN 61000-6-2/4 (класс 4);
  • Изоляция: 2500 В RMS между каналами, питанием и землей — предотвращение кросс-интерференций;
  • Степень защиты (IP): IP20 (для монтажа в шкафы ALSTOM).
• Конструктивные и эксплуатационные параметры:
  • Температурный диапазон работы: -10 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Материал корпуса: Алюминиевый сплав с антикоррозийным покрытием;
  • Размеры: 160 мм (ширина) × 220 мм (высота) × 90 мм (глубина);
  • Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715);
  • Индикация: Светодиодная индикация для каждого канала (зеленый — активный, красный — ошибка).

Преимущества и особенности ALSTOM LC110-M2

1. Высокая плотность каналов: 32 DI + 16 DO в одном модуле делает ALSTOM LC110-M2 экономичным для систем с множеством дискретных сигналов — например, в ТЭС он обрабатывает сигналы от 20 датчиков положения клапанов и управляет 10 контакторами насосов, заменяя 2–3 модуля с меньшим количеством каналов, экономя место в шкафе.
2. Интеграция с системами ALSTOM и удобство конфигурации: ALSTOM LC110-M2 автоматически синхронизируется с ALSPA Series 6 и ALSPA P320 — через ПО ALSTOM Control Center можно настраивать тип DI (NO/NC), фильтры помех и логику DO, без физической пере接线ки. При подключении сенсоров ALSTOM (например, датчика 7000) модуль распознает их параметры автоматически.
3. Устойчивость к помехам и долговечность: Класс EMC 4 и изоляция 2500 В RMS позволяют ALSTOM LC110-M2 работать в агрессивных средах — вблизи трансформаторов или генераторов модуль сохраняет стабильность сигналов, не подвергаясь искажениям. Релейные выходы с >1 млн циклов обеспечивают долгий срок службы при интенсивном использовании.
4. Быстрый отклик и защита: Время отклика DI <1 мс делает ALSTOM LC110-M2 подходящим для критических сигналов — например, при активации кнопки аварий модуль передает сигнал в контроллер за 0.8 мс, обеспечивая своевременную остановку оборудования. Встроенные фильтры помех предотвращают ложные срабатывания от импульсов.

Примеры применения ALSTOM LC110-M2 в различных отраслях

• Теплоэлектростанция (ТЭС): В ТЭС ALSTOM LC110-M2 обрабатывает сигналы от 32 датчиков положения клапанов (ALSTOM 7000) и управляет 16 контакторами насосов подачи воды. При обнаружении неисправного положения клапана (дискретный сигнал 0) модуль отправляет команду на остановку соответствующего насоса через DO, предотвращая перепады давления в трубопроводах.
• Газовая электростанция (ГЭС): В ГЭС ALSTOM LC110-M2 считывает сигналы от 25 кнопок аварий (ALSTOM PB100) и управляет 12 реле системы охлаждения. При нажатии кнопки аварий модуль передает сигнал в контроллер ALSPA P320 за <1 мс, который активирует систему охлаждения и звуковое предупреждение.
• Система водоснабжения электростанции: В системе водоснабжения ALSTOM LC110-M2 обрабатывает сигналы от 18 датчиков уровня воды (DI) и управляет 8 контакторами насосов (DO). При падении уровня воды <минимального (сигнал DI 0) модуль запускает дополнительные насосы через DO, поддерживая стабильный уровень в резервуарах.
• Котельная ТЭС: В котельной ALSTOM LC110-M2 управляет сигналами от 15 датчиков пламени (DI) и 10 реле нагревателей (DO). При потере пламени (сигнал DI 0) модуль отключает соответствующий нагреватель через DO, предотвращение утечки газа и безопасной ситуации.

Сравнение ALSTOM LC110-M2 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ALSTOM LC110-M2

Рекомендации по выбору

1. Совместимость с системами ALSTOM: Выбирайте ALSTOM LC110-M2 если ваша установка работает на ALSPA Series 6 DCS или ALSPA P320 PLC — это гарантирует полную интеграцию и поддержку всех функций.
2. Множество дискретных сигналов: Если вам нужно обработать >20 DI и управлять >10 DO (датчики, кнопки, реле), ALSTOM LC110-M2 с 32 DI + 16 DO — оптимальный выбор, экономя место и затраты.
3. Критические сигналы с быстрым откликом: Для кнопок аварий или датчиков аварийных состояний ALSTOM LC110-M2 с откликом <1 мс — предпочтительнее аналогов с более низкой скоростью.

Меры предостережения

1. Проверка нагрузки на DO: Не превышайте номинальный ток 2 А на релейных выходах — при управлении мощными исполнителями используйте промежуточные контакторы, чтобы избежать перегрева ALSTOM LC110-M2.
2. Настройка фильтров помех: Для цехов с сильными помехами настройте фильтры DI (5–10 мс) через ALSTOM Control Center — предотвращение ложных срабатываний.
3. Охлаждение и монтаж: Обеспечьте зазор 15 мм между ALSTOM LC110-M2 и соседними устройствами — при температуре >55 °C активируйте вентиляцию шкафа.
4. Регулярная диагностика: Раз в месяц проверяйте индикацию каналов и тестируйте срабатывание DI/DO через ПО — своевременное выявление неисправностей (обрыв кабеля, окисление контактов).
