Описание

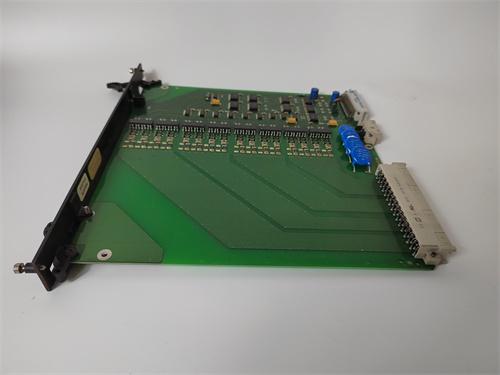

Общая характеристика продукта: ALSTOM LE109A-1
Технические параметры ALSTOM LE109A-1
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Модуль аналоговых выходов (AO), серии Alstom Harmony I/O |
| Конфигурация каналов | • Количество каналов: 4 (независимые)
• Типы сигналов: 4–20 мА (токовый) / 0–10 В DC (напряжностный) — настраиваемый по каналу • Диапазон регулирования: ±0.1% FS (для 4–20 мА: ±0.032 мА; для 0–10 В DC: ±0.01 В) |
| Параметры сигнала | • Температурная дрейф: ≤0.01% FS/°C (в диапазоне -20 °C – +60 °C)
• Напряжение пульсации: ≤10 мВ (пик-пик) для 0–10 В DC; ≤10 мА (пик-пик) для 4–20 мА • Время отклика: ≤10 мс (переход от 10% до 90% FS) |
| Изоляция и защита | • Электрическая изоляция: 250 В АС (между каналами, между каналами и шасси)
• Защита от короткого замыкания: Ток ограничение (≤25 мА на канал, автоматическое восстановление) • Защита от обратного напряжения: До -30 В DC • EMC-класс: EN 61000-6-2 (импульсная помеха: 4 кВ; электростатика: 8 кВ) |
| Интеграция и диагностика | • Совместимые контроллеры: Alstom AL132, Alstom XC600
• Совместимые шасси: Alstom Harmony I/O Rack (R70000001) • Протокол связи: Profibus DP-V1 / Modbus TCP • Диагностика: Индивидуальная по каналу (обрыв линии, короткое замыкание, перегрев) — через контроллер |
| Эксплуатационные параметры | • Рабочая температура: -20 °C – +60 °C
• Влажность: 5% – 95% (без конденсации) • Питание: 24 В DC (±10%), потребление ≤150 мА • Класс защиты: IP20 (IEC 60529) |
| Конструкция и сертификации | • Тип монтажа: В шасси Alstom Harmony I/O Rack
• Габариты (Ш×В×Г): 35 × 175 × 120 мм • Вес: ~0.15 кг • Сертификации: IEC 61508 SIL 2, CE, UL 508, RoHS |
Преимущества и особенности ALSTOM LE109A-1
-
Высокая точность и стабильность
Точность ±0.1% FS и низкая температурная дрейф (≤0.01% FS/°C) делают ALSTOM LE109A-1 подходящим для процессов, где даже минимальное отклонение сигнала приводит к браку или аварии — например, регулирование давления пара в турбине (допуск отклонения ≤0.5 МПа). Стабильность сигнала при колебаниях питания (24 В DC ±10%) гарантирует, что исполнительные механизмы не «дрожат» и работают в плавном режиме, увеличивая их срок службы.
-
Отказоустойчивость и безопасность SIL 2
Сертификация IEC 61508 SIL 2 и режим «пассивного выхода» обеспечивают безопасность работы ALSTOM LE109A-1 в критических системах — например, при сбое модуля клапан подачи пара не застревает в опасном положении (открытом или закрытом), а переключается в безопасный режим. Защита от короткого замыкания и обратного напряжения предотвращает повреждение модуля при ошибках монтажа (например, неправильное подключение линии к электроприводу).
-
Совместимость с Alstom автоматикой и гибкость
Полная совместимость с контроллерами ALSTOM AL132 и модулями питания ALSTOM VPS 12004-102-03 V1.0.0 упрощает интеграцию ALSTOM LE109A-1 в существующие системы — не требуется использовать адаптеры или дополнительное ПО. Возможность настраивать тип сигнала (4–20 мА / 0–10 В DC) по каждому каналу позволяет подключать модуль к различным исполнительным механизмам (например, 4–20 мА для электроприводов клапанов, 0–10 В DC для нагревателей), адаптируя его под конкретные задачи.
-
Удобство диагностики и обслуживания
Индивидуальная диагностика по каналу позволяет операторам быстро локализовать проблему (например, обрыв линии к насосу) через контроллер ALSTOM AL132, без проверки всех выходов. Возможность калибровки на месте через Alstom Harmony Builder сокращает время обслуживания — инженеры не нужно демонтировать модуль и перевозить его в лабораторию, что критично для объектов с непрерывной работой (например, АЭС).
Примеры применения ALSTOM LE109A-1
-
Энергетика: Управление клапаном подачи пара в котел ТЭЦ
На ТЭЦ с 3 котлами ALSTOM LE109A-1 управляет электроприводом клапана подачи пара в котел №2. Контроллер ALSTOM AL132 определяет, что требуется увеличить подачу пара на 30% (чтобы поддержать температуру 540 °C) и отправляет цифровую команду модулю. ALSTOM LE109A-1 преобразует команду в сигнал 8.8 мА (4 мА + 30% × 16 мА) и передаёт его на электропривод — точность ±0.032 мА гарантирует, что клапан открывается на 30%, не вызывая перепадов давления. При обрыве линии к электроприводу модуль отправляет сигнал «обрыв канала» в контроллер, который активирует резервный клапан через другой канал ALSTOM LE109A-1, предотвращая перегрев котла.
-
Гидроэнергетика: Регулирование скорости насоса подачи воды
В гидроэлектростанции ALSTOM LE109A-1 регулирует скорость насоса, отвечающего за подачу воды в систему охлаждения турбины. Контроллер получает данные о температуре воды (35 °C, требуется снизить до 30 °C) и отправляет команду модулю на увеличение скорости насоса на 25%. ALSTOM LE109A-1 генерирует сигнал 8 мА (4–20 мА) и передаёт его на регулировщик скорости насоса — скорость увеличивается на 25%, а температура воды снижается до заданного уровня за 5 минут. Благодаря изоляции каналов помех от двигателя насоса не передаются на контроллер, что сохраняет стабильность работы всей системы охлаждения.
-
Химическая промышленность: Управление нагревателем реактора
В химическом заводе ALSTOM LE109A-1 управляет нагревателем реактора синтеза пластика (требуемая температура 180 °C). Контроллер получает данные от датчика температуры (175 °C) и отправляет команду на увеличение мощности нагревателя на 10%. ALSTOM LE109A-1 использует канал с сигналом 0–10 В DC и генерирует напряжение 1 В (0 В + 10% × 10 В), передавая его на нагреватель. Точность ±0.01 В гарантирует, что мощность увеличивается строго на 10%, а температура реактора достигает 180 °C без перегрева. При коротком замыкании на нагревателе модуль ограничивает ток до 25 мА и отправляет сигнал ошибки — операторы устраняют проблему за 20 минут, не останавливая реакцию.
Сравнение с конкурентами
| Параметр | ALSTOM LE109A-1 | Siemens S7-400 SM 432 | ABB AO810 |
|---|---|---|---|
| Количество каналов AO | 4 | 8 | 8 |
| Типы сигналов | 4–20 мА / 0–10 В DC (настраиваемые по каналу) | 4–20 мА / 0–10 В DC (групповые настройки) | 4–20 мА / 0–20 мА / 0–10 В DC (настраиваемые по каналу) |
| Точность | ±0.1% FS | ±0.1% FS | ±0.05% FS |
| Сертификация SIL | IEC 61508 SIL 2 | Нет | IEC 61508 SIL 2 |
| Изоляция каналов | 250 В АС (между каналами) | 500 В АС (групповая) | 500 В АС (между каналами) |
| Совместимость | Alstom AL132, Alstom XC600 | Siemens S7-400 | ABB AC 800M |
| Стоимость (примерная) | Высокая | Средняя | Средняя–высокая |
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ALSTOM LE109A-1 если:
- Требуется модуль аналоговых выходов для критических систем (энергетика, химическая промышленность) с сертификацией IEC 61508 SIL 2.
- Нужна высокая точность сигнала (±0.1% FS) и стабильность при температурных колебаниях — например, для регулирования турбин или котлов.
- У вас уже есть контроллеры Alstom (ALSTOM AL132) или планируете интегрировать модуль в существующие системы Alstom — совместимость снизит время и стоимость установки.
