Описание

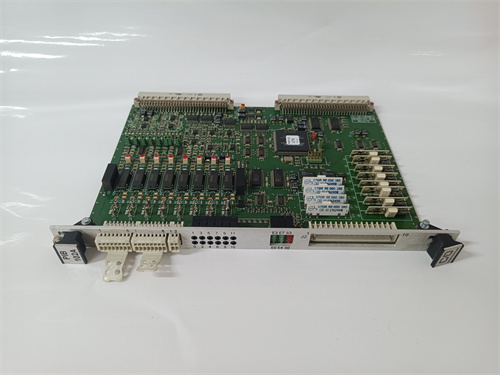

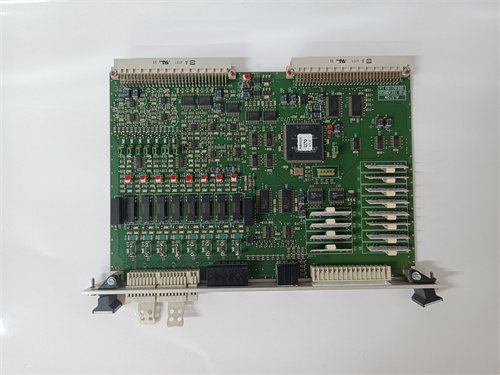

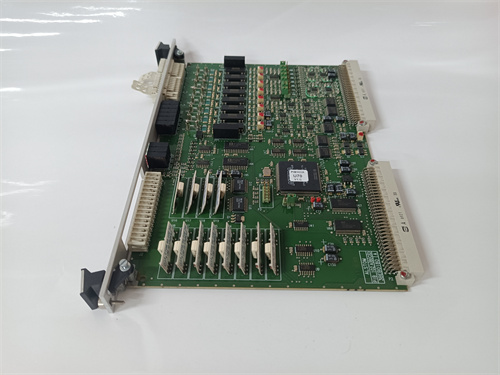

ALSTOM PIB-102A – Интеллектуальный модуль интерфейса для автоматизации энергетических систем
ALSTOM PIB-102A – это специализированный интеллектуальный модуль интерфейса от компании ALSTOM, разработанный для обеспечения надежной коммуникации между различными компонентами автоматизированных систем энергетических объектов (электростанции, распределительные подстанции, сети электропередач). Устройство ALSTOM PIB-102A сочетает в себе универсальность подключения, высокую стабильность передачи данных и соответствие международным стандартам энергетической автоматизации, что делает его идеальным выбором для крупных энергетических компаний, объектов критической инфраструктуры и проектов по модернизации энергетических систем в России. Особенно ценным преимуществом ALSTOM PIB-102A является его совместимость с традиционными и современными протоколами, а также адаптация к суровым эксплуатационным условиям энергетических объектов. Благодаря компактному дизайну и простоте интеграции, ALSTOM PIB-102A значительно упрощает модернизацию существующих систем и снижает затраты на внедрение новых автоматизированных комплексов.
Описание продукта
ALSTOM PIB-102A представляет собой многофункциональный модуль интерфейса, предназначенный для преобразования и передачи данных между различными устройствами автоматизации: реле защиты, контроллеры, сенсоры, SCADA-системами и распределенными автоматизированными комплексами (АСУТП). Компонент ALSTOM PIB-102A выступает в роли посредника, обеспечивая совместимость между устройствами с разными коммуникационными протоколами, что критически важно для энергетических объектов с смешанным парком оборудования (как старым, так и современным). Одной из ключевых особенностей ALSTOM PIB-102A является поддержка широкого спектра протоколов, включая как классические (IEC 60870-5-103, Modbus RTU), так и современные стандарты энергетической автоматизации (IEC 61850 Ed.2, GOOSE, MMS). ALSTOM PIB-102A имеет модульную конструкцию, что позволяет расширять его функциональность за счет добавления дополнительных портов или специализированных адаптеров, а также обеспечивает простоту монтажа в стандартные шкафы для энергетического оборудования (19″ rack). Устройство обеспечивает безопасную передачу данных за счет поддержки шифрования и механизмов защиты от несанкционированного доступа, что соответствует требованиям к безопасности критической инфраструктуры. ALSTOM PIB-102A широко используется в энергетике для интеграции релей защиты в SCADA-системы, синхронизации данных между распределенными контроллерами и обеспечения обратной связи между верхнеуровневыми системами и полевыми устройствами.
Технические параметры
- Тип устройства: Интеллектуальный модуль интерфейса для энергетических автоматизированных систем
- Номинальное напряжение питания: 110/220 В АС/DC, допуск ±15%; опционально 24 В DC
- Питание: Дублированное (опционально), для повышения надежности в критических приложениях
- Коммуникационные интерфейсы (встроенные):
- Ethernet: 2 порта (Gigabit Ethernet, RJ45), поддержка IEEE 802.3
- Серийные порты: 4 порта RS-485/RS-232 (настраиваемые), скорость передачи до 115200 бод
- Поддерживаемые протоколы:
- Современные: IEC 61850 Ed.2 (MMS, GOOSE, Sampled Values), OPC UA, Modbus TCP
- Классические: IEC 60870-5-103, IEC 60870-5-101, Modbus RTU, DNP3.0
- Протоколы безопасности: TLS 1.2/1.3, SSH, SNMPv3 (для мониторинга устройства)
- Характеристики передачи данных:
- Латенция передачи: До 1 мс (для GOOSE-сообщений)
- Производительность: До 10 000 сообщений в секунду
- Ошибка передачи: < 10⁻⁹ бит (при соблюдении требований к линии связи)
- Входы/выходы для сигнализации:
- Цифровые входы сигнализации: 4 штуки (сухие контакты, 24 В DC)
- Цифровые выходы сигнализации: 4 штуки (релейные контакты, 2 А/250 В АС)
- Операционные температуры: -40 °C до +70 °C (широкоемкостный режим)
- Класс защиты по IP: IP54 (внешняя панель), IP20 (внутренние компоненты)
- Габаритные размеры: 483 × 44 × 175 мм (ширина × высота × глубина) – стандарт 19″ rack, 1U
- Масса: 1,6 кг (базовая конфигурация)
- Функции:
- Преобразование данных между различными коммуникационными протоколами
- Буферизация и архивирование сообщений (до 1 млн записей)
- Мониторинг состояния линии связи и диагностика ошибок
- Удаленное управление и конфигурация через веб-интерфейс или специализированное ПО
- Защита от электромагнитных помех (ЭМП) класса EMS 4
- Автоматическое восстановление соединения при сбое связи
- Сертификации: ГОСТ Р, IEC 61850, IEC 60870-5, ISO 9001, SIL 2 (по функциональной безопасности), CE, UL
Преимущества и особенности
- Универсальная совместимость протоколов: Поддержка как современных (IEC 61850 Ed.2, OPC UA), так и классических (IEC 60870-5-103, Modbus RTU) протоколов позволяет ALSTOM PIB-102A интегрировать любые устройства автоматизации, что идеально для энергетических объектов с смешанным парком оборудования (модернизация старых систем без полной замены оборудования).
- Высокая надежность и стабильность: Дублированное питание (опционально), защита от ЭМП класса EMS 4 и работа в диапазоне температур от -40 °C до +70 °C гарантируют непрерывную работу ALSTOM PIB-102A в суровых условиях энергетических объектов (в том числе на открытых площадках, в подземных подстанциях).
- Быстрая передача данных: Латенция до 1 мс для GOOSE-сообщений обеспечивает реальное время передачи критической информации (например, сигналы аварий, параметры режима работы), что критично для безопасной эксплуатации энергетических систем.
- Простота интеграции и эксплуатации: Стандартный размер 19″ rack (1U), интуитивно понятный веб-интерфейс с поддержкой русского языка и возможность удаленной конфигурации значительно упрощают монтаж, настройку и обслуживание ALSTOM PIB-102A – не требуется специальное обучение персонала.
- Безопасность передачи данных: Поддержка шифрования TLS 1.2/1.3, SSH и SNMPv3 защищает данные от несанкционированного доступа и искажения, соответствующая требованиям к безопасности критической инфраструктуры (ФЗ-166).
- Масштабируемость: Модульная конструкция и возможность добавления дополнительных портов позволяют адаптировать ALSTOM PIB-102A под растущие потребности объекта – нет необходимости заменять устройство при расширении автоматизированной системы.
- Соответствие российским требованиям: Сертификация ГОСТ Р, адаптация к российским энергетическим стандартам и поддержка русского языка в интерфейсе делают ALSTOM PIB-102A полностью совместимым с требованиями российского рынка энергетики.
Примеры применения в отраслях
- Энергетика (ТЭЦ): В крупной тепловой электростанции в Новосибирской области ALSTOM PIB-102A используется для интеграции старых релей защиты (с поддержкой IEC 60870-5-103) в современную SCADA-систему на базе IEC 61850. Модуль обеспечивает реальную передачу данных о режимах работы котлов и турбин, а также сигналы аварий, снизив время реакции операторов на аномалии на 30%. Дублированное питание гарантирует непрерывную коммуникацию даже при сбое одного источника питания.
- Распределительные подстанции: В 220 кВ распределительной подстанции в Ростовской области ALSTOM PIB-102A обеспечивает связь между релеями защиты линий электропередач, локальными контроллерами и центральной SCADA-системой компании. Поддержка GOOSE-протокола позволяет передавать сигналы о коротких замыканиях за 0,8 мс, что обеспечивает быструю отсечку аварийного тока и снижает повреждения оборудования.
- Атомная энергетика (АЭС): На атомной электростанции в Ленинградской области ALSTOM PIB-102A используется в системе управления безопасностью (SIS) для передачи данных между сенсорами радиационного контроля, контроллерами защиты и верхнеуровневыми системами мониторинга. Сертификация SIL 2 и шифрование данных обеспечивают соответствие требованиям к безопасности АЭС, а работа в широком диапазоне температур гарантирует стабильность в технических помещениях с переменными условиями.
- Модернизация энергетических систем: В рамках проекта модернизации распределительных сетей в Краснодарском крае ALSTOM PIB-102A была установлена на 50 подстанций для интеграции различных устройств автоматизации (разные производители, разные протоколы) в единую систему. Универсальная совместимость протоколов позволяла избежать полной замены существующего оборудования, сэкономив бюджет проекта на 40%.
Сравнение с конкурентами
| Параметр | ALSTOM PIB-102A | Конкурентский продукт (Siemens SICAM PAS Interface) | Преимущество ALSTOM PIB-102A |
|---|---|---|---|
| Поддерживаемые протоколы | IEC 61850 Ed.2, IEC 60870-5, Modbus, OPC UA, DNP3.0 | IEC 61850 Ed.1, IEC 60870-5, Modbus | Поддержка актуального IEC 61850 Ed.2 и OPC UA для современных систем |
| Латенция передачи | До 1 мс (GOOSE) | До 2,5 мс (GOOSE) | Быстрее передача критической информации, улучшая безопасность эксплуатации |
| Операционные температуры | -40 °C до +70 °C | -20 °C до +60 °C | Работа в более суровых условиях (Сибирь, Дальний Восток) |
| Дублированное питание | Опционально | Только в премиальных моделях | Экономия бюджета при необходимости высокой надежности |
| Веб-интерфейс | С поддержкой русского языка | Английский язык только | Удобство эксплуатации для российских операторов |
| Количество серийных портов | 4 (настраиваемые RS-485/RS-232) | 2 (RS-485) | Большая гибкость в подключении старых устройств с серийными интерфейсами |
| Сертификация SIL | SIL 2 | SIL 1 | Подходит для более критических приложений (Системы управления безопасностью) |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите тип и протоколы устройств, которые нужно интегрировать – ALSTOM PIB-102A идеально подходит для объектов с смешанным парком оборудования (как современным, так и старым) благодаря поддержке широкого спектра протоколов.
- Оцените требования к надежности – для критических объектов (АЭС, крупные ТЭЦ) выбирайте вариант с дублированным питанием, чтобы обеспечить непрерывную коммуникацию при сбое источника питания.
- Проверьте эксплуатационные условия – для объектов в регионах с низкими температурами (-40 °C) ALSTOM PIB-102A является оптимальным выбором благодаря широкому диапазону рабочих температур.
- Купайте через официальных дилеров ALSTOM – это гарантирует подлинность продукции, наличие сертификатов ГОСТ Р и SIL 2, а также профессиональную техническую поддержку (настройку, обучение персонала).
- Учтите перспективы масштабирования – модульная конструкция ALSTOM PIB-102A позволяет расширять функциональность при добавлении новых устройств в автоматизированную систему, что экономит бюджет на будущие модернизации.
Меры предосторожности
- Монтаж, настройку и обслуживание ALSTOM PIB-102A должен выполнять квалифицированный персонал с опытом работы с энергетическими автоматизированными системами и коммуникационными протоколами.
- Перед монтажом проверьте исправность корпуса, кабелей и соединений ALSTOM PIB-102A, а также соответствие напряжения питания техническим требованиям – не допускайте подключения к нестабильным источникам.
- При настройке протоколов и параметров передачи данных строго следуйте технической документации ALSTOM и требованиям к безопасности энергетических объектов – неправильная конфигурация может привести к потере данных или нестабильной работе системы.
- Во время эксплуатации регулярно обновляйте прошивку модуля через официальный портал ALSTOM – это позволяет получить новые функции, исправить возможные ошибки безопасности и поддерживать совместимость с современными протоколами.
- Не подвергайте устройство воздействию влаги, пыли, сильных механических нагрузок и электромагнитных помех超出 указанных характеристик – при монтаже в открытых площадках или пыльных помещениях используйте герметичные шкафы класса IP65.
