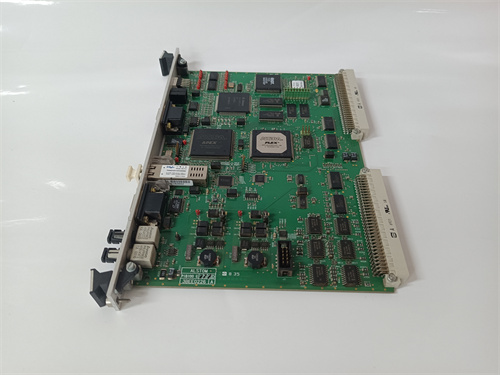

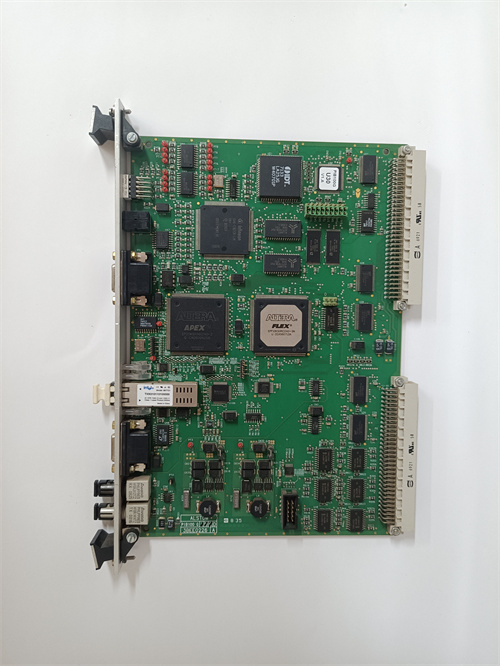

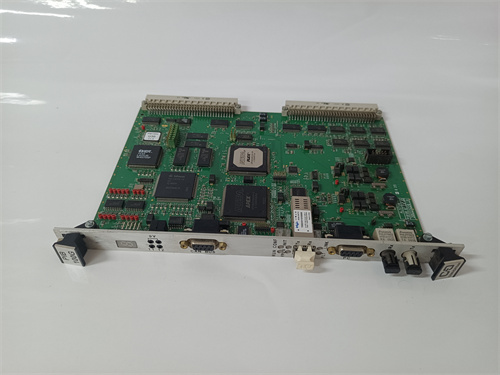

ALSTOM PIB-201A

Описание

Описание продукта

Технические параметры

• Бренд: ALSTOM
• Модель: PIB-201A
• Тип продукта: Специализированный цифровой модуль защиты и контроля силовых электроустановок (6–35 кВ)
• Основные функции защиты и контроля:
  • Защита от перегрузки (I>): класс 5, 10, 20 с адаптивным временем срабатывания и учетом температуры
  • Защита от коротких замыканий (I>>, I>>>: трифазные, двухфазные, земляные, разрывная защита)
  • Защита от несимметричных нагрузок (отрицательная последовательность U2/I2)
  • Защита от обрыва фаз и трансформаторов тока/напряжения
  • Защита от перенапряжения/недонапряжения (U>, U<) и фазного сдвига
  • Специальные функции: селекция аварий по направлению, защита от арки в воздухе, автоматическое восстановление питания
  • Дополнительные функции: регистрация аварийных процессов с частотой дискретизации до 500 Гц, диагностика состояния оборудования, программная блокировка несанкционированного доступа, удаленное управление
• Параметры измерения:
  • Ток: 0–100 кА (с трансформаторами тока 1 А/5 А)
  • Входное напряжение: 6–35 кВ (с трансформаторами напряжения)
  • Потребляемая мощность: до 450 МВт (активная, реактивная, полная)
  • Частота: 45–65 Гц
  • Точность измерения: класс 0.05S (для тока/напряжения), класс 0.1 (для мощности и энергии)
• Коммуникационные интерфейсы:
  • Порт Ethernet: 2 × RJ45 (10/100/1000 Мбит/с), поддержка TCP/IP, Modbus TCP, IEC 61850 (MMS, GOOSE), OPC UA
  • Порт RS-485: 1 ×, поддержка Modbus RTU, IEC 60870-5-103, DNP3.0
  • Коннектор для локального подключения: USB Type-C + Ethernet (сервисный доступ)
  • Опциональный модуль Wi-Fi/Bluetooth для дистанционной диагностики
• Электрические характеристики:
  • Питание: 110/220 В АС/DC ±20% (纹波 ≤ 15%), потребляемая мощность: ≤ 20 Вт
  • Входы для сигналов защиты/управления: 16 цифровых входов (дифференциальные, 24 В DC, с фильтрацией шума)
  • Выходы для управления/сигнализации: 12 релейных выходов (Normally Open/Normally Closed, контактная мощность 10 А/250 В АС)
  • Аналоговые входы/выходы: 6 AI (4–20 мА) для подключения внешних датчиков + 4 AO (4–20 мА)
• Рабочие условия:
  • Температура: -30 °C до +75 °C
  • Влажность: 5–95% (без конденсации)
  • Уровень защиты от электромагнитных помех: EMC Class A+ (IEC 61000-6-4)
  • Устойчивость к вибрациям: 5–150 Гц (амплитуда 0.3 мм)
• Конструкционные параметры:
  • Тип монтажа: DIN-рейка (ширина 4 модуля = 72 мм) или панельный
  • Уровень защиты корпуса: IP20 (DIN-монтаж), IP54 (панельный монтаж с герметичными соединителями)
  • Материал корпуса: Усиленный алюминиевый сплав с антикоррозийным покрытием
  • Размеры: 72 × 260 × 330 мм (ширина × глубина × высота)
  • Вес: 3.2 кг
• Программное обеспечение:
  • Конфигурация: ALSTOM Grid Automation Studio (GAS) Pro (с специализированными шаблонами для различных типов оборудования)
  • Поддержка обновления прошивки по сети, USB и Wi-Fi
  • Встроенная база данных событий: до 30 000 событий (с временем отметки UTC, графическим отображением аварийных процессов)
• Гарантийный срок: 8 лет
• Стандарты сертификации: IEC 60255, IEC 61850 Ed.2, CE, RoHS, DIN EN 61326-2-3, UL 1077, ISO 9001, SIL 2 (согласно IEC 61508)

Преимущества и особенности

• Универсальность и специализация: ALSTOM PIB-201A подходит для защиты различных объектов (распределительные линии, трансформаторы, моторы) и поддерживает гибкую конфигурацию функциональности — идеально для проектов с разнообразными требованиями к силовым системам.
• Высокая точность и скорость реакции: Измерение параметров с классом точности 0.05S и время срабатывания защиты от коротких замыканий до 7 мс обеспечивают быструю и точную реакцию на аварийные режимы, минимизируя повреждения оборудования.
• Надежность в суровых условиях: Усиленная промышленная конструкция с антикоррозийным покрытием и повышенной защитой от ЭМП позволяет ALSTOM PIB-201A работать в агрессивных производственных средах (металлургия, нефтедобыча) и широком диапазоне температур.
• Продвинутая коммуникация и интеграция: Поддержка IEC 61850 Ed.2 и OPC UA обеспечивает безупречную интеграцию в современные автоматизированные системы и облачные платформы, а опциональный Wi-Fi/Bluetooth модуль упрощает дистанционную диагностику и настройку.
• Простота эксплуатации: Интуитивно понятное программное обеспечение ALSTOM Grid Automation Studio (GAS) Pro и удобный интерфейс позволяют быстро настраивать и обслуживать модуль, сокращая время установки и эксплуатационных затрат.
• Длительная надежность: 8-летний гарантийный срок и использование высококачественных компонентов подтверждают стабильную работу ALSTOM PIB-201A в условиях интенсивной эксплуатации, снижая риск простоя и ремонтов.

Примеры применения в отраслях

• Энергетика (распределительные сети 6–35 кВ, электростанции): Использование ALSTOM PIB-201A для защиты трансформаторов и распределительных линий — селекция аварий по направлению и автоматическое восстановление питания позволяют сократить время простоя сети на 35% и повысить надежность электроснабжения. Крупная энергетическая компания Европы внедрила это модуль в распределительных сетях Западного региона, что обеспечило стабильность работы для промышленных и жилых объектов.
• Тяжелая промышленность (металлургические заводы, нефтегазовые комплексы): Защита силовых агрегатов и распределительных линий производственных цехов — ALSTOM PIB-201A адаптируется к переменным нагрузкам и агрессивным средам, а диагностические функции своевременно выявляют проблемы, предотвращая остановки производства.
• Критическая инфраструктура (дата-центры, аэропорты, медицинские учреждения): Защита системы электроснабжения объектов с нулевым допустимым downtime — высокая скорость реакции и надежность модуля обеспечивают бесперебойную работу критических систем, где даже кратковременное отключение приводит к серьезным последствиям.
• Жилищно-коммунальная инфраструктура (крупные жилые комплексы, бизнес-центры): Защита трансформаторов и распределительных линий подстанций ЖКХ — дистанционная диагностика позволяет техническому персоналу контролировать состояние сети без выезда на объект, снижая затраты на обслуживание.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

• Советы по выбору: При выборе модуля учитывайте тип защищаемого оборудования (линии, трансформаторы, моторы), требования к функциональной безопасности (SIL), возможностям дистанционного управления и интеграции в существующие системы. Если вам нужно универсальное реле с расширенными функциями защиты, высокой точностью и длительной надежностью, ALSTOM PIB-201A станет идеальным выбором. Обратите внимание на совместимость с программным обеспечением ALSTOM Grid Automation Studio (GAS) Pro и существующими контроллерами.
• Меры предосторожности:
  1. Монтаж и подключение ALSTOM PIB-201A должен выполняться сертифицированными специалистами в соответствии с инструкциями производителя и правилами электробезопасности (ПУЭ, IEC 61131, IEC 61508). Проверьте правильность подключения сигналов от трансформаторов тока/напряжения, внешних датчиков и коммуникационных линий.
  2. Перед запуском произведите детальную калибровку параметров через ALSTOM Grid Automation Studio (GAS) Pro — настройте алгоритмы защиты и селекции аварий в соответствии с характеристиками защищаемого объекта, активируйте программную блокировку от несанкционированного доступа.
  3. Избегайте монтажа модуля в зонах с прямым солнечным светом, высокой влажностью (超出 95%) или сильными вибрациями — для панельного монтажа используйте герметичные соединители и防震ные крепления.
  4. Для защиты от электромагнитных помех используйте экранированные кабели класса Cat6A для Ethernet и сигнальных линий, а также соблюдайте правила заземления в соответствии с стандартами IEC 61000-6-4 и требованиями SIL 2.
  5. Регулярно обновляйте прошивку модуля через сеть, USB или Wi-Fi, и анализируйте данные диагностики при еженедельном обслуживании — это позволит выявить потенциальные проблемы на ранних стадиях.
  6. При длительном неиспользовании отключите модуль от питания и храните в сухом помещении с температурой от -10 °C до +40 °C, защищая от механических повреждений, контакта с агрессивными средами и пыли.
