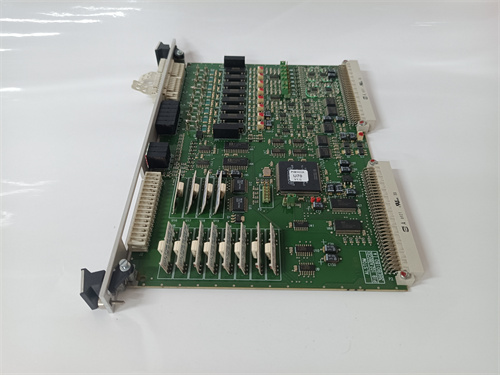

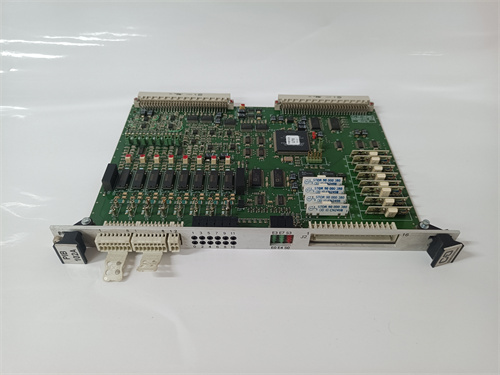

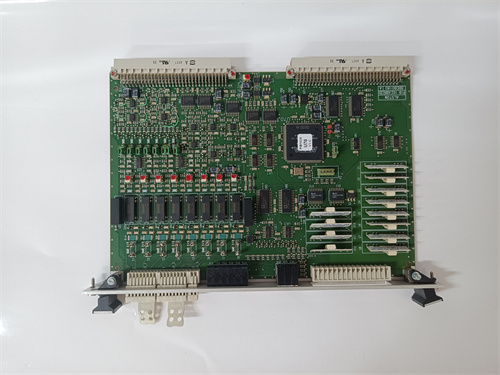

ALSTOM PIB-701

Описание

Общая характеристика продукта ALSTOM PIB-701

Технические параметры ALSTOM PIB-701

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль интерфейса (аналогово-цифровой) для систем ALSTOM;
  • Совместимые системы: ALSTOM ALSPA Series 6 DCS, ALSTOM ALSPA P320 PLC, сенсоры ALSTOM 6200 (давление), Pt100 (температура), 3500 (вибрация), исполнители ALSTOM EH (клапаны), TPK (насосы);
  • Питание: DC 24 В ±10% — совместимо с модулями питания ALSTOM PS24-20 (высокомощные).
• Параметры входов/выходов:
  • Аналоговые входы (AI): 16 каналов, поддерживаются сигналы 4–20 мА DC / 0–10 В DC / Pt100 (RTD) — для измерения температуры, давления, уровня;
  • Цифровые входы (DI): 12 каналов, нормально открытые/закрытые контакты — для сигналов состояния (авария, готовность);
  • Аналоговые выходы (AO): 8 каналов, 4–20 мА DC — для управления исполнителями (регулировка клапанов, насосов);
  • Цифровые выходы (DO): 6 каналов, релейные контакты (2 А / AC 250 В) — для включения/отключения вспомогательного оборудования;
  • Точность измерения AI: ±0.05% от полного диапазона (для 4–20 мА) / ±0.1% (для Pt100) — высокая точность для критических параметров.
• Параметры коммуникации и защиты:
  • Поддерживаемые протоколы: Profibus DP, Modbus RTU/TCP, ALSTOM proprietary протокол ALSPA Link — для реалтайм-обмена данными;
  • Интерфейсы: 1 порт Profibus DP (RS485), 1 Ethernet-порт (100 Мбит/с, для конфигурации и диагностики), 1 порт RS485 (для Modbus RTU);
  • Защита от электромагнитных помех (EMC): Соответствие EN 61000-6-2/4 (класс 4+) — повышенная устойчивость к сильным импульсным и радиочастотным помехам;
  • Изоляция: 3000 В RMS между сигнальными линиями, питанием и землей — предотвращение кросс-интерференций.
• Конструктивные и эксплуатационные параметры:
  • Температурный диапазон работы: -20 °C до +70 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы ALSTOM);
  • Материал корпуса: Алюминиевый сплав с жаростойким антикоррозийным покрытием — эффективный теплоотвод;
  • Размеры: 180 мм (ширина) × 220 мм (высота) × 90 мм (глубина);
  • Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715);
  • Индикация: Светодиодная индикация для каждого канала (зеленый — активный, красный — ошибка) + индикатор коммуникации (желтый — передача данных).

Преимущества и особенности ALSTOM PIB-701

1. Высокая плотность каналов и универсальность сигналов: 16 AI + 12 DI + 8 AO + 6 DO в одном модуле делает ALSTOM PIB-701 экономичным для крупных объектов — например, в ТЭС он обрабатывает сигналы от 10 датчиков давления (AI), 8 сигналов аварии (DI) и управляет 5 клапанами EH (AO), заменяя 3–4 модуля с меньшим количеством каналов, экономя место в шкафе.
2. Повышенная устойчивость к помехам и точность: Класс EMC 4+ и изоляция 3000 В RMS позволяют ALSTOM PIB-701 работать в агрессивных средах — вблизи генераторов или трансформаторов модуль сохраняет точность измерения ±0.05%, не подвергаясь искажениям сигналов. Это критично для контроля вибрации турбины (от сенсора 3500), где даже небольшая ошибка может привести к повреждению подшипников.
3. Интеграция с системами ALSTOM и удобство конфигурации: ALSTOM PIB-701 автоматически синхронизируется с контроллерами ALSPA Series 6 и ALSPA P320 — через ПО ALSTOM Control Center можно настраивать тип AI (4–20 мА/Pt100), фильтры помех и логику DO, без физической пере接线ки. При подключении сенсора ALSTOM 6200 модуль распознает его параметры автоматически, сокращая время наладки.
4. Работа в широком температурном диапазоне: Температурный диапазон -20 °C до +70 °C позволяет ALSTOM PIB-701 использоваться в экстремальных условиях — на северных ТЭС (зимняя температура -20 °C) или в цехах котельных (температура +70 °C) модуль сохраняет стабильность работы, не требуя дополнительного охлаждения.

Примеры применения ALSTOM PIB-701 в различных отраслях

• Теплоэлектростанция (ТЭС): В ТЭС ALSTOM PIB-701 управляет параметрами котла — 12 AI-канала подключены к датчикам температуры пара (Pt100) и давления (6200), 8 DI-канала — к сигналам состояния горелок, 6 AO-канала — к исполнителям регулировки подачи топлива. При превышении температуры пара >545 °C модуль отправляет команду на снижение топлива через AO, предотвращая перегрев котла.
• Газовая электростанция (ГЭС): В ГЭС ALSTOM PIB-701 обрабатывает сигналы от 8 сенсоров вибрации турбины (3500, AI) и 4 кнопок аварий (DI), а также управляет 4 клапанами газоподачи (EH, AO) и 3 насосами охлаждения (DO). При превышении вибрации >3 мм/с модуль активирует аварийную остановку через DO и закрывает клапаны газа через AO, предотвращая повреждение турбины.
• Гидроэлектростанция: В ГЭС ALSTOM PIB-701 контролирует уровень воды в водохранилище (AI, датчик уровня), состояние гидротурбины (DI, сигналы готовности) и управляет.gate valves (AO). При падении уровня воды <минимального (AI сигнал) модуль снижает скорость турбины через AO, поддерживая стабильную генерацию электроэнергии.
• Атомная электростанция (АЭС): В АЭС ALSTOM PIB-701 обрабатывает сигналы от 10 датчиков температуры системы охлаждения (Pt100, AI) и 6 датчиков давления теплоносителя (6200, AI), а также управляет 5 насосами циркуляции (DO). Высокая изоляция 3000 В RMS предотвращает влияние радиационных помех на данные, гарантируя безопасность работы.

Сравнение ALSTOM PIB-701 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ALSTOM PIB-701

Рекомендации по выбору

1. Совместимость с системами ALSTOM: Выбирайте ALSTOM PIB-701 если ваша установка работает на ALSTOM ALSPA Series 6 DCS или ALSPA P320 PLC — это гарантирует полную интеграцию, автоматическое распознавание оборудования и поддержку всех энергетических протоколов.
2. Крупные объекты с множеством сигналов: Если нужно обработать >10 AI, >8 DI и управлять >5 AO/DO (например, турбинные установки, котельні), ALSTOM PIB-701 с высокой плотностью каналов — оптимальный выбор, экономя место и затраты.
3. Суровые эксплуатационные условия: Для объектов с температурными перепадами -20 °C до +70 °C или сильными электромагнитными помехами (близко к генераторам) ALSTOM PIB-701 — предпочтительнее аналогов с более узкими параметрами.

Меры предостережения

1. Контроль нагрузки на DO: Не превышайте номинальный ток 2 А на релейных выходах ALSTOM PIB-701 — при управлении мощными исполнителями (например, насосами с током >2 А) используйте промежуточные контакторы, чтобы избежать перегрева.
2. Настройка фильтров помех: Для цехов с сильными импульсными помехами настройте фильтры AI (10–20 мс) через ALSTOM Control Center — это предотвратит ложные сигналы от датчиков (например, вибрационные помехи от соседнего оборудования).
3. Охлаждение и монтаж: Обеспечьте зазор 25 мм между ALSTOM PIB-701 и соседними устройствами — при температуре >65 °C активируйте принудительную вентиляцию шкафа, чтобы сохранить точность измерений.
4. Регулярная калибровка и диагностика: Раз в полугодие калибруйте AI-каналы с использованием эталонных приборов (например, эталонного датчика давления) — поддерживайте точность ±0.05%. Ежемесячно проверяйте индикацию каналов и коммуникацию через ПО, выявляя неисправности (обрыв кабеля, окисление контактов) вовремя.
