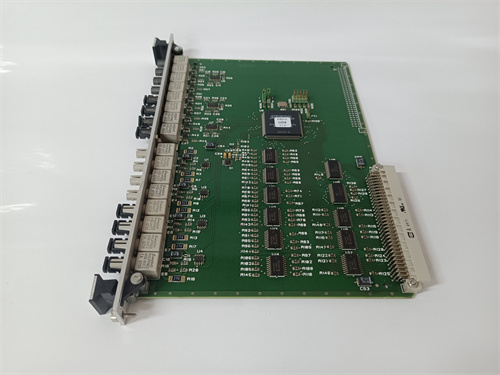

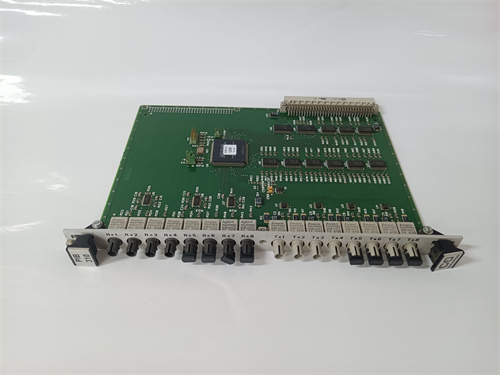

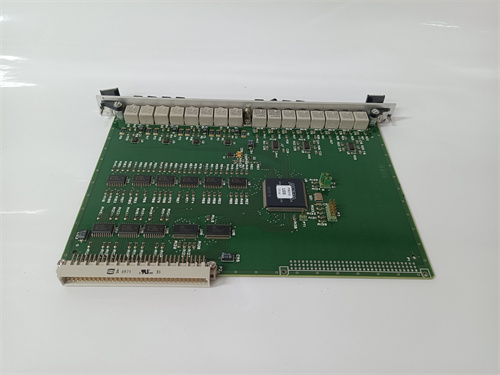

ALSTOM PIB101C

Описание

Общая информация о продукте ALSTOM PIB101C

Технические параметры ALSTOM PIB101C

• Питание:
  • Тип питания: 5 В DC ±5% (для логики интерфейса) и 24 В DC ±10% (для питания входов от датчиков);
  • Токовое потребление: ≤ 0,2 А (при 5 В DC) и ≤ 0,3 А (при 24 В DC) — не влияет на общую нагрузку системы MaxSine.
• Интерфейсы и протоколы:
  • Основной интерфейс: Процессная шина Alstom Proprietary (MaxSine Bus) — скорость передачи данных до 1 Мбит/с, задержка ≤ 1 мс (для критических сигналов, например, ток двигателя);
  • Входы для датчиков:
    • Аналоговые входы: 4 канала 0–10 В DC (для измерения напряжения, температуры) и 2 канала 4–20 мА DC (для измерения тока);
    • Дискретные входы: 8 каналов 24 В DC (для сигналов “готовность”, “авария”, “стоп”);
  • Выходы для управления: 4 дискретных выхода 24 В DC (ток на выходе ≤ 0,5 А) — для активации сигнализации или защиты модулей.
• Характеристики обработки данных:
  • Частота счета сигналов: До 1 кГц (для аналоговых входов) — позволяет фиксировать быстрые скачки параметров (например, пиковые токи при запуске двигателя);
  • Точность измерения: ≤ ±0,1% полного диапазона (FS) для аналоговых входов — критически важно для систем, где требуется контроль энергии с высокой точностью (например, расчет мощности генератора);
  • Буферизация данных: Встроенный буфер 64 КБ — предотвращает потерю информации при пиковых нагрузках на шину.
• Защита и надежность:
  • Электрическая изоляция: Между аналоговыми входами и логикой — ≥ 1 кВ AC на 1 минуту; между силовыми цепями и интерфейсом — ≥ 2 кВ AC на 1 минуту — предотвращает распространение помех и короткие замыкания;
  • Защита от электромагнитных помех (EMC): Класс EN 61000-6-3 (иммунитет) и EN 61000-6-2 (эмиссия) — устойчивость к влиянию мощных электрооборудования (трансформаторы, двигатели тяги);
  • Степень защиты корпуса: IP20 (для монтажа в закрытых шкафах MaxSine);
  • Время между отказами (MTBF): ≥ 2 500 000 часов (при номинальных условиях, согласно данным Alstom).
• Температурный диапазон: Работает в диапазоне от -40 °C до +70 °C, с допустимым перепадом температуры ≤ 15 °C/час — адаптирован к экстремальным условиям (холодные регионы для железных дорог, жаркие цеха электростанций).
• Механические параметры: Габариты 150 × 100 × 30 мм (ширина × высота × глубина), вес约 200 г, крепление через винтовые зажимы к шасси MaxSine — компактный дизайн для установки в пространственно ограниченных шкафах.

Преимущества и особенности ALSTOM PIB101C

1. Адаптация к энергетическим и транспортным системам: В отличие от универсальных интерфейсных модулей, ALSTOM PIB101C разработан специально для условий работы в электростанциях и системах транспорта — широкий температурный диапазон (-40/+70 °C) и высокая изоляция (≥ 2 кВ AC) позволяют ему работать в суровых средах, например, в подвижных шкафах поездов с перепадами температуры или в турбинных холлах ТЭС с высоким уровнем электромагнитных помех.
2. Высокая точность и быстрая обработка данных: Частота счета 1 кГц и точность ≤ ±0,1% FS делают ALSTOM PIB101C идеальным для систем, где требуется контроль параметров в реальном времени — например, в двигателях тяги поездов, где быстрые скачки тока (до 200 А) нужно фиксировать за миллисекунды, чтобы активировать защиту от перегрузки.
3. Полная совместимость с Alstom MaxSine: ALSTOM PIB101C автоматически распознается контроллером MaxSine (например, ALSTOM MSD800) при подключении, не требует сложной настройки драйверов и настраивается через программное обеспечение Alstom MaxSine Studio. Инженеры могут быстро назначить функции входов/выходов (например, “датчик температуры статора”, “сигнал аварии преобразователя”) через графический интерфейс, сокращая время монтажа.
4. Защита от повреждений и помех: Встроенная защита от короткого замыкания на аналоговых входах (ток ограничен до 10 мА) и фильтрация помех (RC-фильтры с временем постоянной 10 мс) предотвращают выход ALSTOM PIB101C из строя при неисправностях датчиков или внешних помехах. Это критически важно для подвижных систем (поезда), где вибрации или повреждение кабелей могут вызвать короткие замыкания.
5. Гибкость в интеграции: Поддержка как аналоговых, так и дискретных сигналов позволяет ALSTOM PIB101C подключаться к различным устройствам — от простых температурных датчиков до сложных модулей измерения тока. Например, в ТЭС модуль может одновременно считывать данные о температуре турбины (0–10 В DC) и статусе привода насоса (24 В DC), передавая их в контроллер для комплексного анализа.

Примеры применения ALSTOM PIB101C

• Транспорт (железные дороги): В поездах с электродвигателями тяги Alstom ALSTOM PIB101C служит интерфейсом между контроллером MaxSine и датчиками тока двигателя — модуль считывает сигналы 4–20 мА от датчика тока (до 500 А) и передаёт их в контроллер с частотой 1 кГц. При превышении тока на 15% выше номинального контроллер через ALSTOM PIB101C активирует дискретный выход для снижения мощности, предотвращая перегрев двигателя.
• Энергетика (ТЭС с турбиной Alstom GT26): В теплоэлектростанциях ALSTOM PIB101C подключен к датчикам параметров генератора — модуль считывает напряжение статора (0–10 В DC) и температуру обмоток (4–20 мА), передавая данные в контроллер ALSTOM MSD800. Точность ≤ ±0,1% FS гарантирует, что контроллер корректирует режим генерации с ошибкой не более 0,5%, обеспечивая соответствие стандартам частоты электроснабжения (50/60 Гц).
• Тяжелая промышленность (металлургический завод): В сталелитейных заводах ALSTOM PIB101C управляет коммуникацией между преобразователем энергии Alstom PCS6000 и датчиками уровня жидкости в плавильной печь — модуль принимает сигнал 0–10 В DC от датчика уровня и отправляет команду на регулировку подачи воды через дискретный выход. Высокая изоляция (≥ 2 кВ AC) защищает модуль от помех от мощных электродвигателей прокатных станков.
• Энергетическое распределение (подстанции): В распределительных подстанциях ALSTOM PIB101C используется для мониторинга параметров трансформатора — модуль считывает температуру масла (4–20 мА) и статус охлаждения (дискретный сигнал 24 В DC), передавая данные в систем SCADA Alstom. При превышении температуры 85 °C ALSTOM PIB101C активирует сигнализацию, 提醒 операторов о необходимости проверки трансформатора.

  Подробные кейсы применения ALSTOM PIB101C с описанием конкретных проектов можно найти на [ссылке на ALSTOM PIB101C].

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с Alstom MaxSine: Прежде чем приобрести ALSTOM PIB101C, убедитесь, что он поддерживается вашей версией системы MaxSine (≥ v5.0) и модели контроллера (например, MSD800, PCS6000). Информация о совместимости доступна в документации на [ссылке на ALSTOM PIB101C] или через техническую поддержку Alstom.
• Определите тип требуемых сигналов: Если вам нужно подключить несколько аналоговых датчиков (температура, ток, напряжение), ALSTOM PIB101C с 6 аналоговыми входами — оптимальный выбор; для простых систем с преимущественно дискретными сигналами можно рассмотреть более компактные модели Alstom (например, ALSTOM PIB100C).
• Приобретайте оригинал: Для гарантии надежности и соответствия стандартам покупайте ALSTOM PIB101C только у авторизованных дилеров Alstom — подделки имеют низкую точность (≥ ±0,5% FS) и слабую изоляцию (≤ 1 кВ AC), что может привести к ошибкам в измерении и повреждению контроллера MaxSine.

Предостережения

• Не используйте модуль вне систем Alstom MaxSine: ALSTOM PIB101C разработан исключительно для интеграции в Alstom MaxSine — использование с системами других брендов приведет к несовместимости протоколов и потере передачи критических данных.
• Следите за условиями монтажа: Монтируйте ALSTOM PIB101C только в закрытые шкафы с принудительной охлаждением (при температурах > +50 °C) — прямое попадание пыли или влаги в модуль приведет к выходу из строя электроники.
• Осуществляйте установку при отключенном питании: При подключении ALSTOM PIB101C к шине MaxSine или датчикам обязательно отключите питание системы — это предотвращает электроудар и короткое замыкание между входами модуля.
• Регулярно проверяйте калибровку: Каждый год откалибруйте аналоговые входы ALSTOM PIB101C с использованием эталонного генератора сигналов (например, Alstom Calibrator C100) — отсутствие калибровки увеличивает погрешность измерения до ≥ ±0,5% FS, что может привести к неправильной работе защиты системы.
