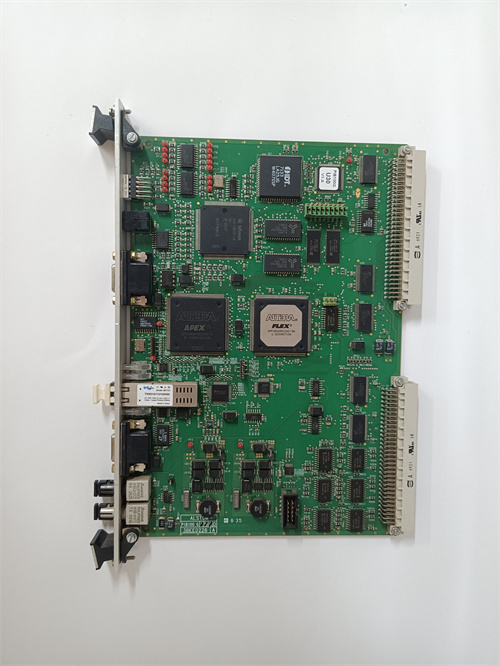

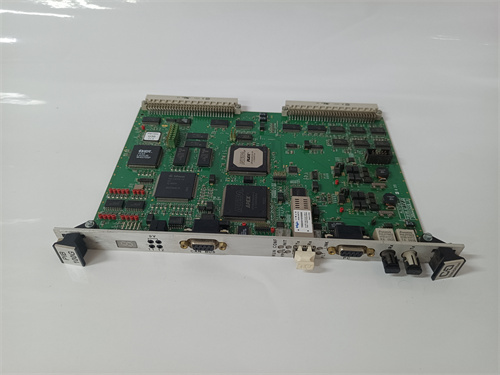

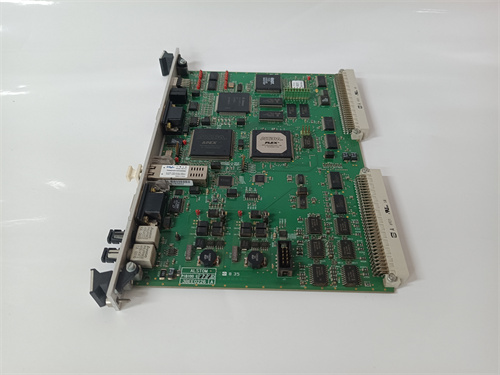

ALSTOM PIB101C-3BD91299-B

Описание

Общая характеристика продукта ALSTOM PIB101C-3BD91299-B

Технические параметры ALSTOM PIB101C-3BD91299-B

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль интерфейса (аналогово-цифровой) для систем ALSTOM;
  • Совместимые системы: ALSTOM ALSPA Series 6 DCS, ALSTOM ALSPA P320 PLC, сенсоры ALSTOM 6200 (давление), Pt100 (температура), 3500 (вибрация), исполнители ALSTOM EH (клапаны), TPK (насосы);
  • Питание: DC 24 В ±10% — совместимо с модулями питания ALSTOM PS24-15.
• Параметры входов/выходов:
  • Аналоговые входы (AI): 12 каналов, поддерживаются сигналы 4–20 мА DC / 0–10 В DC / Pt100 (RTD) — для измерения температуры, давления, уровня;
  • Цифровые входы (DI): 8 каналов, нормально открытые/закрытые контакты (настраиваемые) — для сигналов состояния (авария, готовность оборудования);
  • Аналоговые выходы (AO): 4 канала, 4–20 мА DC — для регулировки исполнителей (клапаны, насосы);
  • Точность измерения AI: ±0.05% от полного диапазона (для 4–20 мА) / ±0.1% (для Pt100) — высокая точность для критических параметров.
• Параметры коммуникации и защиты:
  • Поддерживаемые протоколы: Profibus DP, Modbus RTU, ALSTOM proprietary протокол ALSPA Link — для реалтайм-обмена данными с контроллерами;
  • Интерфейсы: 1 порт Profibus DP (RS485), 1 Ethernet-порт (100 Мбит/с, для конфигурации и диагностики);
  • Защита от электромагнитных помех (EMC): Соответствие EN 61000-6-2/4 (класс 4+) — повышенная устойчивость к сильным импульсным и радиочастотным помехам;
  • Изоляция: 3000 В RMS между сигнальными линиями, питанием и землей — предотвращение кросс-интерференций;
  • Защитные функции: Защита от короткого замыкания на AI/AO каналах, защита от перегрева (срабатывание при температуре >80 °C).
• Конструктивные и эксплуатационные параметры:
  • Температурный диапазон работы: -15 °C до +65 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы ALSTOM);
  • Материал корпуса: Алюминиевый сплав с антикоррозийным покрытием и теплоотводными ребрами;
  • Размеры: 150 мм (ширина) × 180 мм (высота) × 85 мм (глубина);
  • Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715);
  • Индикация: Светодиодная индикация для каждого канала (зеленый — активный, красный — ошибка) + индикатор коммуникации (желтый — передача данных).

Преимущества и особенности ALSTOM PIB101C-3BD91299-B

1. Высокая точность измерений и поддержка специфических сенсоров ALSTOM: Точность ±0.05% для AI-каналов делает ALSTOM PIB101C-3BD91299-B идеальным для контроля давления в турбине — например, в ТЭС он подключает 8 датчиков ALSTOM 6200, передавая данные о давлении масла с ошибкой <0.05 Бар, что позволяет контроллеру ALSPA Series 6 своевременно регулировать систему смазки, предотвращая износ подшипников.
2. Повышенная защита от помех и безопасность: Класс EMC 4+ и изоляция 3000 В RMS позволяют ALSTOM PIB101C-3BD91299-B работать в условиях сильных электромагнитных помех (близко к генераторам или трансформаторам) — в ГЭС модуль стабильно передаёт сигналы от сенсора вибрации 3500 без искажений, а защита от короткого замыкания предотвращает повреждение каналов при неправильном подключении сенсоров.
3. Интеграция с системами ALSTOM и удобство диагностики: ALSTOM PIB101C-3BD91299-B автоматически синхронизируется с контроллерами ALSPA Series 6 и ALSPA P320 — через ПО ALSTOM Control Center можно настраивать тип AI (4–20 мА/Pt100), архивировать данные о сигналах и дистанционно диагностировать ошибки (например, обрыв кабеля к датчику). Ethernet-порт упрощает доступ к модулю без открытия шкафа, сокращая время диагностики.
4. Гибкость подключения и компактность: 12 AI-каналов и 4 AO-каналов в компактном корпусе делают ALSTOM PIB101C-3BD91299-B экономичным для энергетических объектов — в гидроэлектростанции он обрабатывает сигналы от 10 датчиков температуры (Pt100) и управляет 3 клапанами EH, заменяя два модуля с меньшим количеством каналов, экономя место в шкафе.

Примеры применения ALSTOM PIB101C-3BD91299-B в различных отраслях

• Теплоэлектростанция (ТЭС): В ТЭС ALSTOM PIB101C-3BD91299-B подключает 10 датчиков температуры пара (Pt100, AI) и 2 датчика давления котла (6200, AI) к контроллеру ALSPA Series 6. При превышении температуры пара >540 °C модуль отправляет сигнал в контроллер, который снижает подачу топлива, а AO-каналы регулируют клапан охлаждения EH, поддерживая параметры в норме.
• Газовая электростанция (ГЭС): В ГЭС ALSTOM PIB101C-3BD91299-B обрабатывает сигналы от 6 сенсоров вибрации турбины (3500, AI) и 4 кнопок аварий (DI), а также управляет 2 насосами охлаждения (AO). При превышении вибрации >2.8 мм/с модуль активирует аварийный сигнал через DI и снижает скорость насосов через AO, предотвращая повреждение турбины.
• Гидроэлектростанция: В ГЭС ALSTOM PIB101C-3BD91299-B контролирует уровень воды в водохранилище (AI, датчик уровня) и состояние гидротурбины (DI, сигналы готовности). При падении уровня воды <минимального модуль регулирует.gate valve через AO, поддерживая стабильную подачу воды в турбину и предотвращая пустой ход.
• Распределительная субстанция: В субстанции ALSTOM PIB101C-3BD91299-B подключает 8 датчиков напряжения (AI, 0–10 В) и 4 сигнала состояния выключателей (DI). Модуль передаёт данные в контроллер, который отслеживает перепады напряжения и автоматически регулирует нагрузку через AO-каналы, предотвращая отключение потребителей.

Сравнение ALSTOM PIB101C-3BD91299-B с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ALSTOM PIB101C-3BD91299-B

Рекомендации по выбору

1. Совместимость с системами ALSTOM: Выбирайте ALSTOM PIB101C-3BD91299-B если ваша установка работает на ALSTOM ALSPA Series 6 DCS или ALSPA P320 PLC — это гарантирует полную интеграцию, автоматическое распознавание сенсоров ALSTOM и поддержку протокола ALSPA Link.
2. Контроль критических аналоговых параметров: Для измерения давления, температуры или вибрации с требуемой точностью ±0.05% (например, в турбинах или котлах) ALSTOM PIB101C-3BD91299-B — оптимальный выбор, так как он минимизирует ошибки измерения, предотвращая неправильные команды контроллера.
3. Условия с сильными помехами: Если модуль работает вблизи генераторов, трансформаторов или высоковольтных линий, ALSTOM PIB101C-3BD91299-B с классом EMC 4+ — предпочтительнее аналогов с низкой защитой, благодаря устойчивости к искажениям сигналов.

Меры предостережения

1. Правильное подключение сенсоров: Перед запуском убедитесь, что аналоговые сенсоры (Pt100, 6200) подключены к соответствующим AI-каналам ALSTOM PIB101C-3BD91299-B — неправильная полярность или подключение к несовместимому каналу приведет к ошибке измерения или повреждению модуля.
2. Защита коммуникационных кабелей: Используйте экранированные кабели для подключения модуля к контроллеру и сенсорам — располагайте их на расстоянии >2 м от силовых линий (например, кабелей 10 кВ), чтобы снизить электромагнитные помехи. Для Pt100 используйте трижильные кабели, чтобы компенсировать падение напряжения.
3. Охлаждение и монтаж: Обеспечьте принудительную вентиляцию шкафа при температуре >60 °C — перегрев снижает точность AI-каналов и может привести к срабатыванию защиты от перегрева. Не монтируйте ALSTOM PIB101C-3BD91299-B близко к нагревающимся компонентам (трансформаторы, силовые модули ALSTOM).
4. Регулярная калибровка и диагностика: Раз в полугодие калибруйте AI-каналы с использованием эталонных приборов (например, эталонного датчика давления 6200) — поддерживайте точность ±0.05%. Ежемесячно проверяйте индикацию каналов через ALSTOM Control Center — при появлении красного сигнала (ошибка) проверяйте кабели, сенсоры или перезагрузите модуль.
