Описание

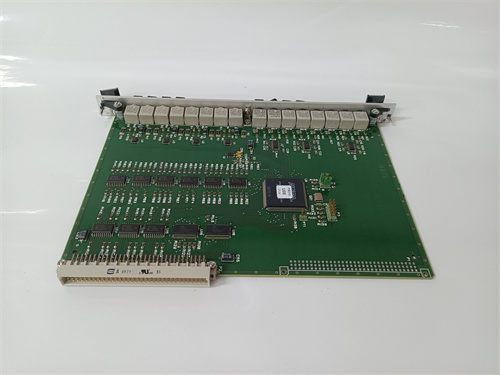

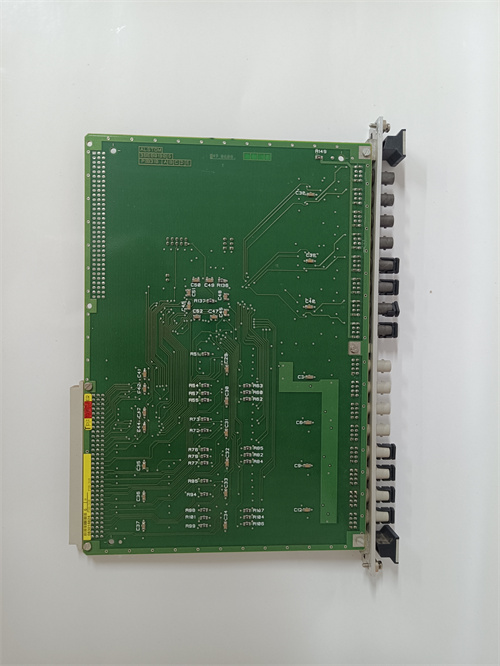

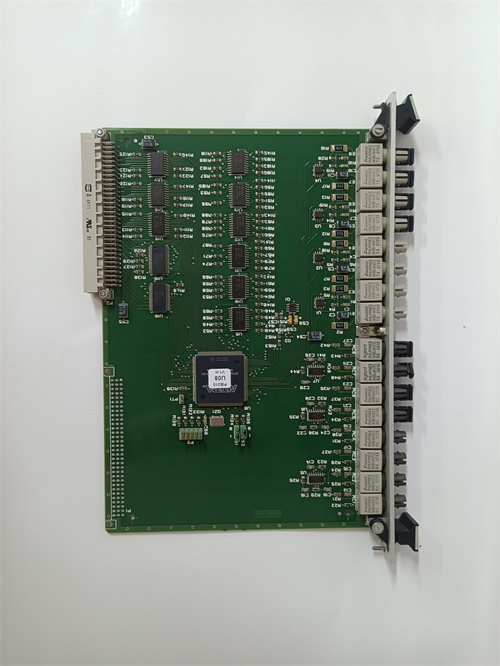

ALSTOM PIB101C-3BD91299-B — это специализированный интерфейсный модуль для систем управления электротурбинами и генераторами, разработанный компанией Alstom (ныне часть GE Vernova) для критических энергетических объектов: тепловых, гидроэлектростанций и дизельных электростанций. Он обеспечивает надежную связь между контроллерами турбин (например, Alstom T3000) и вспомогательным оборудованием (системами охлаждения, 润滑рования, автоматического регулирования), поддерживая требования к стабильности и безопасности при работе высокомощных энергетических установок.
Описание продукта
ALSTOM PIB101C-3BD91299-B относится к линейке интерфейсных модулей Alstom для электротурбин, предназначенных для решения задач интеграции сложных систем управления. Модуль выступает в роли “адаптера” между различными типами сигналов: он преобразует цифровые сигналы контроллера турбины (например, команды на регулировку скорости ротора) в аналоговые сигналы (4–20 мА) для управления исполнительными механизмами (регулирующие клапаны, насосы), а также собирает аналоговые данные от датчиков (температура масла, давление пара) и преобразует их в цифровой формат для передачи в контроллер. Это универсальность делает ALSTOM PIB101C-3BD91299-B незаменимым в модернизациях старых электростанций, где нужно соединить новую цифровую аппаратуру с существующим аналоговым оборудованием.
Особенностью ALSTOM PIB101C-3BD91299-B является высокая надежность и устойчивость в суровых энергетических условиях. Модуль имеет двойную резервированную архитектуру каналов передачи: при отказе одного канала данные автоматически перенаправляются на резервный, что гарантирует непрерывную связь между контроллером и оборудованием — критически важно для турбин, где остановка коммуникации может привести к перегреву или разрушению ротора. Также ALSTOM PIB101C-3BD91299-B оснащен встроенной защитой от электромагнитных помех (EMI) по стандарту IEC 61000-6-2 и защите от перепадов напряжения (до 30 В DC), что предотвращает искажения сигналов от силовых кабелей генераторов или трансформаторов.
В практическом применении ALSTOM PIB101C-3BD91299-B часто используется в тепловых электростанциях для управления системой润滑рования турбины. Например, контроллер Alstom T3000 отправляет цифровую команду на регулировку давления масла — ALSTOM PIB101C-3BD91299-B преобразует эту команду в аналоговый сигнал 4–20 мА и передает его на дроссельное клапано системы润滑рования. Одновременно модуль собирает сигналы от датчика температуры масла (4–20 мА), преобразует их в цифровой формат и отправляет обратно в контроллер — при превышении температуры >60 °C контроллер автоматически увеличивает подачу охлаждающей воды, предотвращая износ подшипников.
ALSTOM PIB101C-3BD91299-B поддерживает коммуникацию через внутреннюю шину Alstom T3000 для интеграции с контроллерами турбин, а также имеет порт RS-485 для подключения к системам SCADA (например, GE Cimplicity) через протокол Modbus RTU. Модуль имеет компактную конструкцию для монтажа в шкафы управления турбины (DIN-рейк), уровень защиты корпуса IP20 и работает в диапазоне температур -20 °C до +70 °C. Он сертифицирован в соответствии с стандартами CE, UL и IECEx, что позволяет использовать его в опасных зонах Zone 2 (например, на дизельных электростанциях с риском образования взрывоопасных газов) без дополнительных защитных мер.
Технические параметры
- Тип устройства: Интерфейсный модуль (цифровой-аналоговый преобразователь) для систем управления турбинами
- Конфигурация каналов:
- Аналоговые входы (AI): 8 шт., 4–20 мА (точность ±0.1% FS), поддерживают сигналы от датчиков температуры, давления
- Аналоговые выходы (AO): 6 шт., 4–20 мА (точность ±0.2% FS), максимальная нагрузка 750 Ом
- Цифровые входы/выходы (DI/DO): 4 DI (24 В DC) для мониторинга статуса, 2 DO (релейные контакты) для триггерации алертов
- Характеристики надежности:
- Архитектура: Двойная резервация каналов передачи
- Защита от помех: EMI соответствует IEC 61000-6-2, защита от перепадов напряжения — 30 В DC
- Коммуникация:
- Внутренняя шина: Совместима с Alstom T3000 контроллером
- Внешний интерфейс: RS-485 (Modbus RTU) для SCADA
- Эксплуатационные условия:
- Температурный диапазон: -20 °C до +70 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Электрические характеристики:
- Источник питания: 24 В DC (±15%)
- Потребляемая мощность: ≤10 Вт
- Сертификации: CE, UL, IECEx
Преимущества и особенности
- Преобразование сигналов: ALSTOM PIB101C-3BD91299-B плавно преобразует цифровые/аналоговые сигналы, обеспечивая совместимость между новыми контроллерами и старым оборудованием.
- Резервированная архитектура: Двойные каналы передачи гарантируют непрерывную связь, критически важную для безотказной работы турбин.
- Устойчивость к помехам: Защита от EMI и перепадов напряжения позволяет модулю работать вблизи силовых устройств (генераторы, трансформаторы) без искажений сигналов.
- Интеграция с Alstom системами: Плагинтеграция с контроллером Alstom T3000 упрощает внедрение и снижает время настройки.
- Широкая адаптивность: Работа в диапазоне -20…+70 °C и сертификации IECEx делают модуль подходящим для суровых и опасных энергетических условий.
Примеры применения в областях автоматизации
- Тепловая электростанция (Электротурбина 300 МВт): ALSTOM PIB101C-3BD91299-B преобразует цифровую команду контроллера T3000 (регулировка скорости ротора) в аналоговый сигнал 4–20 мА для управления серводвигателем регулирующего клапана. Одновременно модуль собирает сигналы от датчика давления пара (AI) и отправляет их в контроллер — при давлении >12 МПа контроллер снижает открытие клапана, предотвращая перегрев турбины.
- Гидроэлектростанция (Гидротурбина): ALSTOM PIB101C-3BD91299-B управляет системой охлаждения ротора: контроллер отправляет команду на увеличение подачи воды (цифровой сигнал), модуль преобразует его в 4–20 мА и передает на насос охлаждения. Также модуль считывает температуру воды (AI) и сигнализирует контроллеру при превышении >40 °C, активируя резервный насос.
- Дизельная электростанция (Вспомогательная турбина): ALSTOM PIB101C-3BD91299-B интегрируется с системой润滑рования: он преобразует сигналы контроллера о требуемом давлении масла (цифровой) в аналоговый сигнал для дросселя, а также собирает данные от датчика уровня масла (AI). При низком уровне масла (<20%) модуль через DO активирует аварийный маяк и сигнализирует контроллеру о необходимости остановки турбины.
Сравнение с конкурентами
| Параметр | ALSTOM PIB101C-3BD91299-B | Аналог 1 (Siemens 7MH4950-2AA01) | Аналог 2 (ABB AI835) |
|---|---|---|---|
| Количество AI/AO | 8 AI / 6 AO | 4 AI / 2 AO | 8 AI / 4 AO |
| Резервация каналов | Да (двойная) | Нет | Да (одинарная) |
| Совместимость с турбинами | Alstom T3000 | Универсальная | ABB ACS880 |
| Защита от EMI | IEC 61000-6-2 | IEC 61000-6-3 | IEC 61000-6-2 |
| Температурный диапазон | -20…+70 °C | 0…+60 °C | -10…+60 °C |
Советы по выбору и предостережения
Советы по выбору
- Для Alstom систем: Если используется контроллер Alstom T3000 или турбины Alstom, ALSTOM PIB101C-3BD91299-B гарантирует полную совместимость, в отличие от универсальных аналогов, которые требуют дополнительной настройки.
- Для модернизаций: При обновлении старых электростанций с аналоговым оборудованием модуль идеально подходит для интеграции с новыми цифровыми контроллерами.
- Для критических каналов: Если нужна двойная резервация (например, для систем润滑рования или охлаждения), ALSTOM PIB101C-3BD91299-B превосходит аналогов с одинарной или отсутствующей резервацией.
Предостережения
- Калибровка: Проводите калибровку AI/AO ALSTOM PIB101C-3BD91299-B раз в 12 месяцев через специализированное ПО Alstom — это поддерживает точность ±0.1% FS и предотвращает ошибки в регулировании турбины.
- Подключение шин: При монтаже убедитесь в надежном соединении с внутренней шиной Alstom T3000 — разрыв шина остановит передачу сигналов и может привести к аварии турбины.
- Защита кабелей: Для аналоговых сигналов используйте экранированные витые пары, заземлите экранирование на стороне модуля — это снижает влияние электромагнитных полей от генераторов.
- Диагностика: Раз в 6 месяцев проверяйте состояние резервных каналов через контроллер — деградация одного канала требует немедленной замены модуля, чтобы не потерять резервировку.
- PIB101C-3BD91299-B
