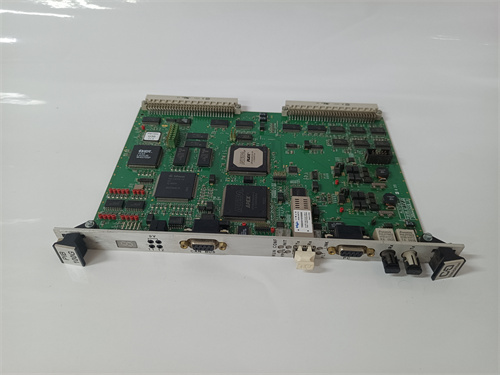

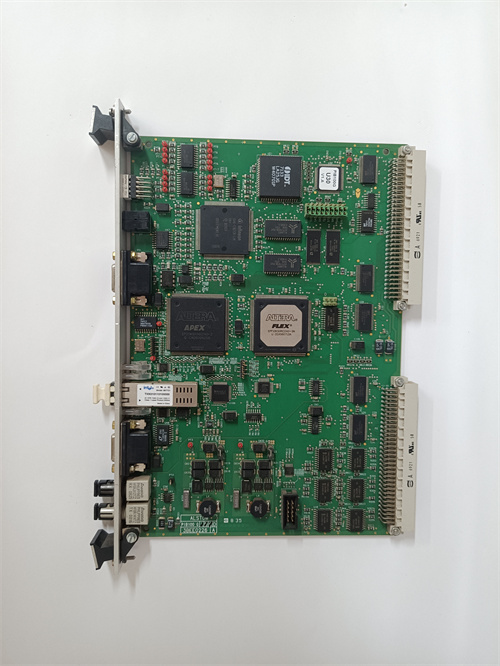

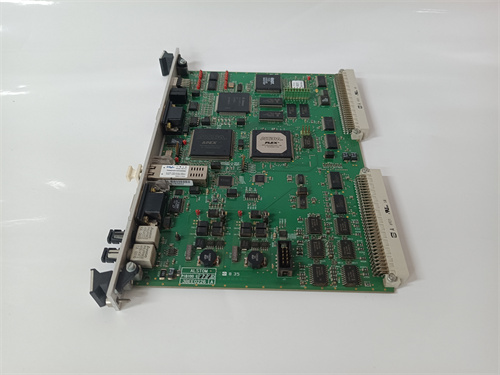

ALSTOM PIB101C

Описание

Общая характеристика продукта ALSTOM PIB101C

Технические параметры ALSTOM PIB101C

• Основные параметры сигнальной обработки:
  • Тип устройства: Промышленный интерфейсный модуль с изоляцией и преобразованием сигналов;
  • Поддерживаемые типы сигналов:
    • Аналоговые входы (AI): 4 канала, 4–20 мА DC / 0–10 В DC — для сигналов от датчиков тока/напряжения;
    • Аналоговые выходы (AO): 4 канала, 4–20 мА DC / 0–10 В DC — для передачи сигналов к контроллерам;
    • Дискретные входы (DI): 2 канала, 24 В DC (NO/NC) — для сигналов состояния защитных реле;
    • Дискретные выходы (DO): 2 канала, 24 В DC (транзисторные) — для сигналов управления реле;
  • Точность преобразования аналоговых сигналов: ±0.1% от полного диапазона — гарантирует точность передачи данных.
• Параметры изоляции и защиты от помех:
  • Электрическая изоляция:
    • Между входными/выходными цепями: 2.5 кВ AC (напряжение испытания, 1 мин);
    • Между цепями и корпусом: 5 кВ AC (напряжение испытания, 1 мин);
  • Фильтрация помех:
    • Фильтр низких частот (ФНЧ) для аналоговых сигналов — подавление помех частотой <100 Гц;
    • Защита от электростатического разряда (ESD): ±15 кВ (воздушный) / ±8 кВ (контактный);
    • Уровень помех (EMI): Соответствие классу EN 61000-6-2 — низкое излучение и высокая устойчивость к внешним помехам;
  • Степень защиты (IP): IP20 — для монтажа в закрытые шкафы управления Alstom (например, Alstom UniGear).
• Параметры коммуникации и совместимости:
  • Интерфейс с устройствами: Разъемы для подключения к защитным реле Alstom P340/P540 и контроллерам Alstom Grid;
  • Поддержка протоколов: IEC 61850-9-2LE (оптическое волокно) — для интеграции в цифровые субстанции;
  • Совместимые системы: Alstom Grid Control Center, Alstom P30 Agile — полная интеграция с энергетическими автоматическими системами;
  • Время отклика:
    • Аналоговые сигналы: <1 мс;
    • Дискретные сигналы: <0.5 мс — быстрая реакция на изменение состояния.
• Параметры эксплуатации и сертификации:
  • Температурный диапазон работы: -25 °C до +70 °C — для работы в суровых климатических условиях;
  • Влажность: 5%–95% (без конденсации);
  • Устойчивость к вибрациям: До 5 Гц (амплитуда 1.5 мм), до 2000 Гц (ускорение 50 м/с²);
  • Сертификации: IEC 61850, CE, UL 508, CSA C22.2 No. 14 — соответствие международным стандартам энергетики;
  • Размеры: 100 мм (ширина) × 160 мм (высота) × 95 мм (глубина) — компактность для монтажа на DIN-рейку.

Преимущества и особенности ALSTOM PIB101C

1. Высокая степень изоляции и устойчивость к помехам: Изоляция 2.5 кВ AC и фильтрация помех делают ALSTOM PIB101C идеальным для ТЭС — он передаёт сигналы от датчика тока трансформатора (4–20 мА) к защитному реле Alstom P340, изолируя цепь от высоковольтных помех и предотвращая ложные срабатывания защиты.
2. Интеграция с протоколом IEC 61850: Поддержка IEC 61850-9-2LE позволяет ALSTOM PIB101C работать в цифровых субстанциях — в ГЭС модуль передает данные о напряжении сети в контроллер Alstom Grid через оптическое волокно, обеспечивая высокую скорость передачи (до 100 Мбит/с) и защищая сигналы от перехватов.
3. Универсальность для разных типов сигналов: 4 AI/AO + 2 DI/DO каналы поддерживают все основные типы сигналов в энергетике — в атомной электростанции ALSTOM PIB101C одновременно обрабатывает аналоговые сигналы давления теплоносителя (4–20 мА) и дискретные сигналы состояния защитных вентилей (24 В DC), передавая все данные в центральный контроллер без необходимости дополнительных модулей.
4. Долговечность и надежность: Температурный диапазон -25 °C до +70 °C и высокая устойчивость к вибрациям гарантируют работу ALSTOM PIB101C в суровых условиях — в северных ГЭС, где зимняя температура достигает -25 °C, модуль продолжает стабильно передавать сигналы, не требуя дополнительного обогрева.

Примеры применения ALSTOM PIB101C в различных отраслях

• Энергетика (ТЭС, котельная): В ТЭС ALSTOM PIB101C подключен между датчиком температуры пара (4–20 мА) и защитным реле Alstom P540. Модуль изолирует сигнал от электромагнитных помех силовых линий, передавая точные данные о температуре в реле — при превышении температуры >540 °C реле активирует защиту, останавливая подачу топлива и предотвращая перегрев котла.
• Газовая энергетика (ГЭС): В ГЭС ALSTOM PIB101C работает с датчиком давления газа (0–10 В DC) и контроллером Alstom Grid. Модуль преобразует сигнал давления в уровень, совместимый с контроллером, и изолирует цепь — при падении давления <0.5 МПа контроллер через модуль отправляет команду на снижение мощности газовой турбины, предотвращая её повреждение.
• Атомная энергетика (АЭС, вспомогательная система): В АЭС ALSTOM PIB101C обрабатывает дискретные сигналы состояния системы охлаждения (DI: “вода присутствует” / “вода отсутствует”) и аналоговые сигналы уровня воды (4–20 мА). При потере воды (сигнал DI “отсутствует”) и уровне <10% (сигнал AI 6.4 мА) модуль передает данные в защитный комплекс, который активирует резервную систему охлаждения.
• Электрические сети (цифровая субстанция): В цифровой субстанции ALSTOM PIB101C интегрирован в систему IEC 61850, передавая сигналы от датчиков тока/напряжения трансформаторов к центральному контроллеру. Оптическая связь через IEC 61850-9-2LE гарантирует безопасную и быструю передачу данных, а высокая изоляция защищает контроллер от перегрузок при нестабильности сети.

Сравнение ALSTOM PIB101C с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ALSTOM PIB101C

Рекомендации по выбору

1. Совместимость с системами Alstom: Выбирайте ALSTOM PIB101C если используете защитные реле Alstom (P340/P540) или контроллеры Alstom Grid — интеграция гарантирует совместимость параметров и безупречную передачу сигналов.
2. Энергетические объекты с высокими помехами: Для ТЭС, ГЭС или цифровых субстанций с сильными электромагнитными помехами — ALSTOM PIB101C с изоляцией 2.5 кВ AC и фильтрацией помех — оптимальный выбор, вместо модулей с низким уровнем изоляции.
3. Требуется интеграция в IEC 61850: Если объект соответствует стандартам цифровых субстанций IEC 61850 — ALSTOM PIB101C с поддержкой IEC 61850-9-2LE — предпочтительнее аналогов, так как он обеспечивает быструю и безопасную цифровую связь.

Меры предостережения

1. Проверка уровня изоляции перед запуском: Используйте измеритель изоляции для проверки входных/выходных цепей ALSTOM PIB101C — снижение изоляции ниже 2.5 кВ AC может привести к замыканию и повреждению модуля.
2. Корректное подключение сигналов: Не смешивайте аналоговые и дискретные кабели при подключении к ALSTOM PIB101C — смешение может вызвать искажения аналоговых сигналов и ошибки в работе.
3. Ограничение напряжения на входах: Не подавайте сигналы за пределы диапазона (AI: >10 В DC / >20 мА; DI: >24 В DC) — перегрузка повредит входные цепочки модуля.
4. Регулярная диагностика: Раз в квартал проверяйте состояние ALSTOM PIB101C через систему мониторинга Alstom Grid — контролируйте параметры точности и наличие ошибок, чтобы выявитьные проблемы (например, снижение изоляции) на ранней стадии.
