Описание

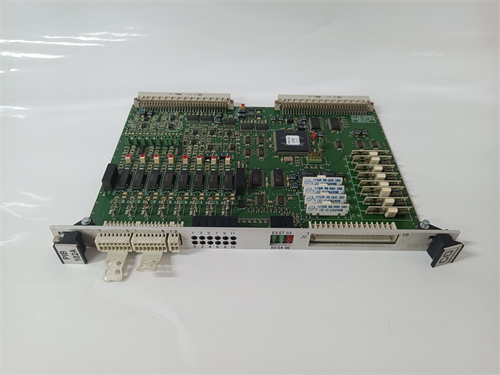

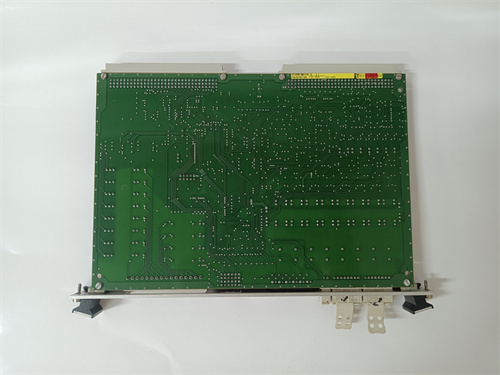

Общая характеристика продукта: ALSTOM PIB102A
Технические параметры ALSTOM PIB102A
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Интерфейсный модуль (Process Interface Block), серии Alstom Harmony Interfaces |
| Коммуникационные порты | • Profibus DP-V1: 1 порт (RS485, скорость 9.6 кбит/с – 12 Мбит/с, адрес 0–126)
• Modbus TCP: 2 порта (Ethernet, 10/100 Мбит/с, полудуплекс/полнодуплекс) • Ethernet/IP: 2 порта (Ethernet, 10/100 Мбит/с, совместим с ODVA standards) |
| Параметры передачи данных | • Задержка передачи: ≤1 мс (между любыми двумя портами)
• Ошибка передачи: ≤10⁻⁹ (BER – Bit Error Rate) • Поддерживаемые кадры: Profibus DP-V1 (UDT, Acyclic Data), Modbus TCP (Function Codes 03, 06, 16), Ethernet/IP (Explicit/Implicit Messaging) |
| Изоляция и защита | • Электрическая изоляция: 250 В АС (между портами, между портами и шасси)
• Защита от ЭМП: EN 61000-6-2 (импульсная помеха: 4 кВ, электростатика: 8 кВ) • Защита от короткого замыкания: На портах RS485 (ток ≤50 мА) |
| Функциональные возможности | • Горячая замена: Да (без отключения системы)
• Конфигурация: Веб-интерфейс (HTTP/HTTPS), Alstom Harmony Builder • Диагностика: Локальные индикаторы LED, телеметрия через Modbus TCP ・Поддержка冗余ции: Да (для Ethernet/IP и Modbus TCP портов) |
| Эксплуатационные параметры | • Рабочая температура: -20 °C – +60 °C
• Влажность: 5% – 95% (без конденсации) • Питание: 24 В DC (±15%), потребление ≤200 мА • Класс защиты: IP20 (IEC 60529) • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.15 мм) |
| Конструкция и сертификации | • Тип монтажа: DIN-рейка (35 мм, EN 60715)
• Габариты (Ш×В×Г): 35 × 100 × 120 мм • Вес: ~0.2 кг • Сертификации: IEC 61508 SIL 2, CE, UL 508, RoHS, ODVA (для Ethernet/IP) |
Преимущества и особенности ALSTOM PIB102A
-
Многопротокольная поддержка и совместимость
Поддержка Profibus DP-V1, Modbus TCP и Ethernet/IP делает ALSTOM PIB102A универсальным решением для интеграции оборудования с разными интерфейсами — например, на объектах с постепенной модернизацией (сохранение старых Profibus-модулей при переходе на новый Ethernet-контроллер). Это устраняет необходимость замены всего парка оборудования за один раз, снижая стоимость модернизации на 30–40%.
-
Отказоустойчивость и безопасность SIL 2
Сертификация IEC 61508 SIL 2 и поддержка горячей замены гарантируют, что ALSTOM PIB102A не становится точкой отказа в критических системах (например, в цепи передачи сигналов аварии турбины). Редундантные Ethernet-порты обеспечивают непрерывную коммуникацию даже при сбое одного кабеля, а изоляция портов защищает новое оборудование от помех от старых компонентов.
-
Удобство конфигурации и диагностики
Веб-интерфейс позволяет настраивать ALSTOM PIB102A через любой браузер — инженеры не нужно устанавливать Alstom Harmony Builder на каждый рабочий стол, что ускоряет настройку на объекте. Локальные индикаторы LED и телеметрия через Modbus TCP позволяют быстро выявлять проблемы (например, разрыв кабеля Profibus или ошибку IP-конфигурации), сокращая время диагностики до 5–10 минут.
-
Совместимость с Alstom автоматикой
Полная интеграция с контроллерами ALSTOM AL132, модулями I/O ALSTOM LE109A-1 и модулями питания ALSTOM VPS 12004-102-03 V1.0.0 означает, что ALSTOM PIB102A работает без дополнительных адаптеров или настроек — достаточно подключить кабели и выбрать протокол в веб-интерфейсе. Это особенно важно для компаний, уже использующих оборудование Alstom, так как не требуется обучение персонала работе с новым ПО.
Примеры применения ALSTOM PIB102A
-
Энергетика: Модернизация ТЭЦ (связь старых и новых модулей)
На ТЭЦ с 4 котлами старые модули I/O (с Profibus DP-V1 интерфейсом) собирают данные о температуре пара, а новый контроллер ALSTOM AL132 (с Ethernet/IP интерфейсом) управляет приводами клапанов. ALSTOM PIB102A подключен к старым модулям через Profibus DP-V1 и к контроллеру через Ethernet/IP — он преобразует данные о температуре (4–20 мА сигналы, закодированные в Profibus кадры) в Modbus TCP пакеты и передает их в ALSTOM AL132. Задержка передачи ≤1 мс гарантирует, что контроллер своевременно регулирует подачу топлива, поддерживая температуру пара на уровне 540 °C. При замене одного из старых модулей ALSTOM PIB102A продолжает передавать данные от остальных, не останавливая котел.
-
Гидроэнергетика: Связь контроллера с панелью оператора
В гидроэлектростанции контроллер ALSTOM AL132 (с Modbus TCP интерфейсом) управляет турбинами, а панель оператора (с Ethernet/IP интерфейсом) отображает параметры работы (скорость ротора, давление воды). ALSTOM PIB102A подключен между контроллером и панелью — он принимает данные от ALSTOM AL132 через Modbus TCP, преобразует их в Ethernet/IP формат и передает в панель. Редундантные Ethernet-порты обеспечивают, что при сбое одного кабеля коммуникация не прерывается, и операторы не теряют доступ к данным о турбинах. Веб-интерфейс ALSTOM PIB102A позволяет инженерам настроить частоту передачи данных (например, 1 раз в 100 мс для критических параметров) без остановки системы.
-
Атомная энергетика: Передача сигналов в систему мониторинга
На атомной станции контроллер ALSTOM AL132 (с Profibus DP-V1 интерфейсом) управляет системой охлаждения реактора, а центральная система мониторинга (с Modbus TCP интерфейсом) собирает данные для архивации. ALSTOM PIB102A передает сигналы о температуре воды и давлении из контроллера в систему мониторинга — сертификация SIL 2 гарантирует, что данные не искажаются, а ошибка передачи ≤10⁻⁹ исключает потерю критической информации. Горячая замена модуля позволяет обслуживать ALSTOM PIB102A даже во время работы реактора, не нарушая процесс охлаждения.
Сравнение с конкурентами
| Параметр | ALSTOM PIB102A | Siemens SCALANCE XB-200 | ABB Anybus Communicator |
|---|---|---|---|
| Поддерживаемые протоколы | Profibus DP-V1, Modbus TCP, Ethernet/IP | Ethernet/IP, Profinet, Modbus TCP | Profibus DP, Modbus TCP, Ethernet/IP, PROFINET |
| Задержка передачи | ≤1 мс | ≤5 мс | ≤2 мс |
| Сертификация SIL | IEC 61508 SIL 2 | Нет | IEC 61508 SIL 2 |
| Горячая замена | Да | Нет | Да |
| Конфигурация | Веб-интерфейс, Alstom Harmony Builder | Siemens TIA Portal | Anybus Configuration Manager |
| Совместимость | Alstom AL132, LE109A-1, VPS 12004 | Siemens S7-1500, S7-400 | ABB AC 800M, AO810 |
| Стоимость (примерная) | Высокая | Средняя | Средняя–высокая |
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ALSTOM PIB102A если:
- Требуется интеграция оборудования с разными интерфейсами (Profibus DP-V1, Modbus TCP, Ethernet/IP) в системах Alstom (например, при модернизации ТЭЦ или ГЭС).
- Важна высокая отказоустойчивость (SIL 2, горячая замена) и низкая задержка передачи (≤1 мс) — например, для передачи сигналов аварии турбины или параметров реактора.
- У вас есть опыт работы с оборудованием Alstom или планируете расширять существующие системы Alstom — совместимость с ALSTOM AL132, LE109A-1 и VPS 12004 снизит время установки и риск ошибок.
-
Эксплуатация:
- При подключении кабелей используйте экранированные линии для Profibus DP-V1 и Ethernet — это снижает электромагнитные помехи и защищает ALSTOM PIB102A от сбоев.
- Регулярно сохраняйте конфигурацию модуля через веб-интерфейс (1 раз в месяц) — это позволит быстро восстановить настройки при сбое памяти или замене модуля.
- При горячей замене используйте перчатки из антистатического материала — электростатический разряд может повредить внутренние компоненты ALSTOM PIB102A.
- Отслеживайте телеметрию через Modbus TCP (например, состояние портов, количество переданных кадров) — своевременное выявление деградации кабелей или портов предотвращает внезапные сбои коммуникации.
