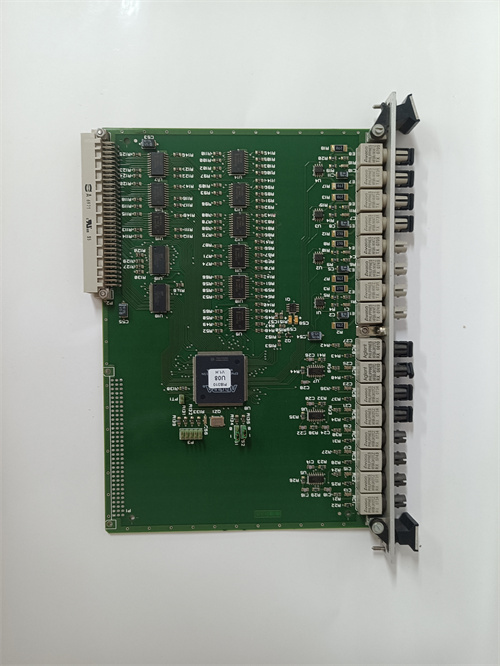

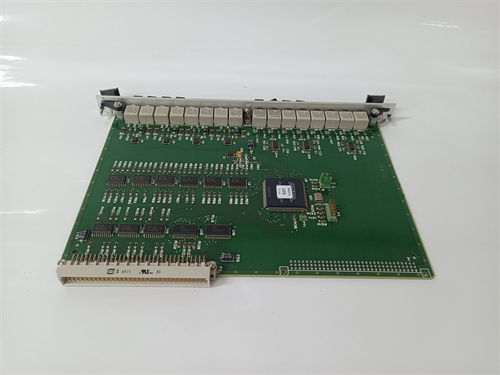

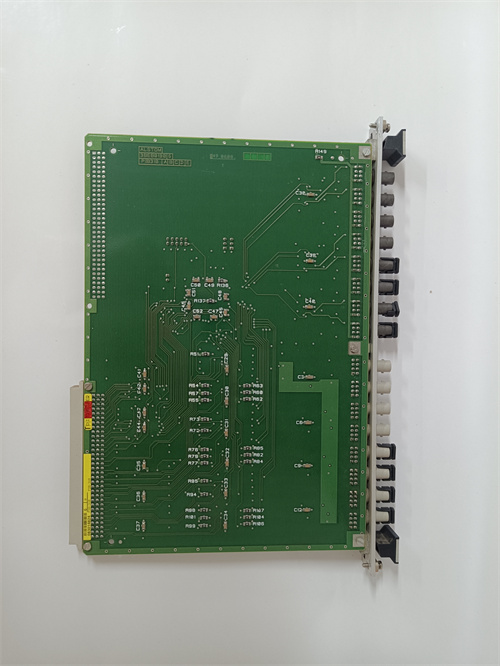

Name: ALSTOM PIB310 3BHB0190 - XINYEDA
Brand: ALSTOM
Price: 8599.00 RUB
Availability: InStock

Описание

Описание продукта

ALSTOM PIB310 3BHB0190 — это специализированный модуль промышленного интерфейса (Process Interface Board), разработанный для обеспечения связи между контроллерами Alstom ALSPA P320/P340 и внешним оборудованием — датчиками параметров турбин (скорость, температура пара), системами защиты реакторов, исполнительными механизмами (клапаны регулировки пара) и上位ными системами SCADA. Основная задача ALSTOM PIB310 3BHB0190 — преобразовать аналоговые и цифровые сигналы от датчиков в формат, читаемый контроллером, и передавать команды от контроллера к исполнительным механизмам, обеспечивая низкую задержку передачи данных (≤ 1 мс) — критично для систем управления турбинами, где каждая миллисекунда влияет на стабильность частоты электроэнергии.

Благодаря поддержке нескольких типов сигналов (аналоговые 4–20 мА, цифровые DI/DO, синхронные сигналы скорости), ALSTOM PIB310 3BHB0190 универсально подходит для различных энергетических объектов. Например, в тепловых электростанциях ALSTOM PIB310 3BHB0190 собирает сигналы от датчиков скорости турбины (синхронный сигнал) и температуры пара (4–20 мА), передавая их в контроллер governor, который на основе этих данных регулирует положение клапанов подачи пара. При отклонении скорости от номинальной (50/60 Гц) ALSTOM PIB310 3BHB0190 мгновенно передает команду на корректировку клапанов, поддерживая стабильность электроснабжения.

Особенно важна роль ALSTOM PIB310 3BHB0190 в системах безопасности энергетических объектов — например, в атомных электростанциях: модуль обеспечивает связь между системой защиты реактора и контроллером аварийного погружения. При обнаружении опасного снижения уровня воды в активной зоне ALSTOM PIB310 3BHB0190 передает сигнал об аварии от защиты реактора к контроллеру, который активирует подачу бороновой воды, предотвращая перегрев реактора. Модуль ALSTOM PIB310 3BHB0190 имеет индивидуальную гальваническую изоляцию 500 В АС для каждого канала, что защищает систему от перепадов потенциала и электромагнитных помех от трансформаторов или высоковольтных линий — актуально для электростанций с сложной электромагнитной средой.

Каждый ALSTOM PIB310 3BHB0190 проходит строгие сертификационные испытания на соответствие стандартам Alstom и международным требованиям (IEC 61508 SIL 2 для функций безопасности, IEC 60034 для электродвигателей), включая проверку на термостойкость (-40 °C до +70 °C), вибрацию (до 5 г) и устойчивость к влажности (5%–95% без конденсации). Корпус ALSTOM PIB310 3BHB0190 выполнен из жаропрочного пластика с уровнем защиты IP20 (для монтажа в шкафу контроллера), что обеспечивает защиту от пыли и механических повреждений, а также эффективное теплоотвод при длительной работе.

ALSTOM PIB310 3BHB0190 поддерживает коммуникационные протоколы, специализированные для энергетики: IEC 61850 (стандарт для цифровой автоматики электростанций), Modbus TCP/IP и专有ный протокол Alstom ALSPA Link. Это позволяет интегрировать модуль в современные цифровые электростанции и передавать данные в системы энергомастерства (EMS) для мониторинга эффективности работы оборудования. Дополнительным преимуществом ALSTOM PIB310 3BHB0190 является встроенная функция диагностики: модуль автоматически проверяет состояние каналов и коммуникации, отправляя сигналы об ошибках (например, обрыв кабеля, неисправность датчика) в контроллер, что позволяет операторам быстро локализовать проблемы и устранить их без остановки процесса.

Модуль ALSTOM PIB310 3BHB0190 также поддерживает совместимость с легаси-системами Alstom (например, ALSPA P200), что позволяет модернизировать существующие электростанции без замены всего контроллерного оборудования — снижая капитальные затраты и время простоя. ALSTOM PIB310 3BHB0190 питается от шасси контроллера Alstom (24 В DC), что гарантирует стабильную работу даже при кратковременных перепадах напряжения в электростанционном сети.

Технические параметры

Тип модуля: Модуль промышленного интерфейса (Process Interface Board)
Поддерживаемые сигналы:
- Аналоговые входы: 8 каналов, 4–20 мА (разрешение 16 бит, нелинейность ≤ ±0.05% F.S.)
- Аналоговые выходы: 4 канала, 4–20 мА (максимальный ток 0.5 А/канал)
- Цифровые входы/выходы: 16 DI + 8 DO (24 В DC, ток на DO ≤ 1 А/канал)
- Синхронные сигналы: Вход для сигналов скорости (0–10 кГц)
Коммуникационные интерфейсы:
- Ethernet: 2 порта 10/100BASE-T (IEC 61850, Modbus TCP/IP)
- RS-485: 1 порт (Modbus RTU)
- Внутренняя шина: Alstom ALSPA Link (для связи с контроллерами P320/P340)
Электрические характеристики:
- Питание: 24 В DC (диапазон 18–30 В DC), Потребляемый ток ≤ 200 мА
- Изоляция: Гальваническая изоляция 500 В АС/канал
- Защита: От коротких замыканий (токовое ограничение до 1.2 А на выходах)
Рабочие условия:
- Температура: -40 °C до +70 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20
- Устойчивость к вибрации: До 5 г (частота 10–500 Гц)
Сертификации: IEC 61508 (SIL 2), IEC 61850, CE, UL 508, ATEX (Zone 2)
Совместимость: Контроллеры Alstom ALSPA P320/P340, системы turbine governors, оборудование АТЭС/ТЭС, ПО Alstom Power Automation Studio.

Преимущества и особенности

Специализация на энергетике: Поддержка протокола IEC 61850 и сигналов скорости турбин делает ALSTOM PIB310 3BHB0190 идеальным для интеграции в автоматику электростанций — лучше, чем универсальные модули интерфейса, не адаптированные к специфике энергетических процессов.
Низкая задержка передачи: Задержка ≤ 1 мс гарантирует быструю реакцию системы на изменения параметров (например, скорости турбины), поддерживая стабильность частоты электроэнергии и предотвращая аварии.
Широкий спектр поддерживаемых сигналов: Аналоговые, цифровые и синхронные сигналы в одном модуле устраняют необходимость использования нескольких отдельных интерфейсов, экономя пространство в шкафу контроллера.
Защита SIL 2: Сертификация IEC 61508 SIL 2 подтверждает возможность использования ALSTOM PIB310 3BHB0190 в системах безопасности, где сбой может привести к остановке электростанции или нарушению электроснабжения.
Совместимость с легаси-системами: Интеграция с старыми контроллерами Alstom ALSPA P200 упрощает модернизацию существующих электростанций, без замены всей инфраструктуры.

Примеры применения в отраслях

Энергетика (АТЭС): В атомных электростанциях ALSTOM PIB310 3BHB0190 обеспечивает связь между системой защиты реактора и контроллером аварийного погружения. Модуль собирает сигналы от датчиков уровня воды в активной зоне (4–20 мА) и температуры реактора (4–20 мА), передавая их в контроллер. При опасном снижении уровня воды ALSTOM PIB310 3BHB0190 передает команду на запуск резервных насосов, предотвращая перегрев реактора.
Теплоэнергетика (ТЭС): В тепловых электростанциях ALSTOM PIB310 3BHB0190 управляет турбиной паровой электрогенерации. Модуль считывает сигнал скорости турбины (синхронный сигнал) и передавает его в governor, который на основе данных корректирует положение клапанов подачи пара. При отклонении скорости от 50 Гц ALSTOM PIB310 3BHB0190 мгновенно передает команду на регулировку клапанов, поддерживая стабильность частоты.
Газотурбинные электростанции (ГТЭС): В ГТЭС ALSTOM PIB310 3BHB0190 собирает сигналы от датчиков температуры газового потока (4–20 мА) и давления на входе турбины (4–20 мА). Эти данные передаются в контроллер, который оптимизирует подачу газа для снижения выбросов NOₓ, а ALSTOM PIB310 3BHB0190 передает команды на регулировку клапанов газоподачи, обеспечивая эффективную работу турбины.
Электроснабжение (диспетчерские системы): В системах диспетчеризации электроснабжения ALSTOM PIB310 3BHB0190 передаёт данные о состоянии трансформаторов (температура, ток) из локальных контроллеров в центральную SCADA-систему через протокол IEC 61850. Это позволяет операторам отслеживать состояние сети в реальном времени и быстро реагировать на отказы.

Сравнение с конкурентами

Сравним ALSTOM PIB310 3BHB0190 с аналогичными модулями интерфейса для энергетики — Siemens S7-400 PN/DP и ABB CI854-AE:

Параметр	ALSTOM PIB310 3BHB0190	Siemens S7-400 PN/DP	ABB CI854-AE
Поддерживаемые протоколы	IEC 61850, Modbus TCP/IP, ALSPA Link	PROFINET, Modbus TCP	IEC 61850, Modbus TCP/IP
Задержка передачи	≤ 1 мс	≤ 5 мс	≤ 2 мс
Уровень SIL	SIL 2	SIL 1	SIL 2
Поддержка синхронных сигналов	Да (скорость турбины)	Нет	Да (опционально)
Совместимость с энергетическим оборудованием	Полная (Alstom turbine governors)	Ограниченная (нужна адаптация)	Ограниченная (нужна адаптация)
Цена (примерная)	Высокая	Средняя	Высокая

Преимущество ALSTOM PIB310 3BHB0190 — это специализация на оборудовании Alstom (turbine governors, системы защиты реакторов) и поддержка синхронных сигналов скорости, что делает его более эффективным для электростанций, чем универсальные модули Siemens и ABB. Кроме того, низкая задержка передачи данных (≤ 1 мс) гарантирует лучшую стабильность энергетических процессов.

Меры предосторожности

Проверка подключения сигналов: Перед запуском убедитесь, что аналоговые и цифровые сигналы подключены к соответствующим каналам ALSTOM PIB310 3BHB0190 — неправильное соединение может привести к искажению данных или повреждению модуля.
Охлаждение: В условиях температуры > 65 °C обеспечьте принудительную охлаждение шкафа с модулем — перегрев снижает стабильность работы и срок службы компонентов ALSTOM PIB310 3BHB0190.
Калибровка каналов: Раз в год калибруйте аналоговые каналы с использованием эталонных приборов — неточность калибровки приведет к ошибкам в передаче данных о параметрах турбины или реактора.
Защита от электромагнитных помех: Монтируйте шкаф с ALSTOM PIB310 3BHB0190 на расстоянии не менее 2 метров от высоковольтных кабелей (> 10 кВ) — помехы могут искажать сигналы и вызвать ложные срабатывания системы.
Обновление прошивки: Используйте только официальные обновления прошивки через ПО Alstom Power Automation Studio — неофициальные версии могут нарушить работу протокола IEC 61850 и функции диагностики.
