Описание
Общее описание продукта

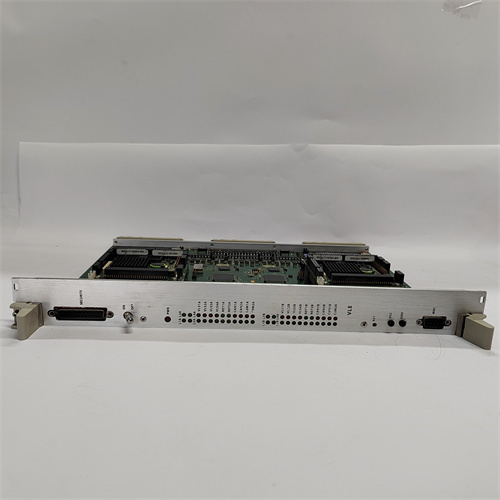

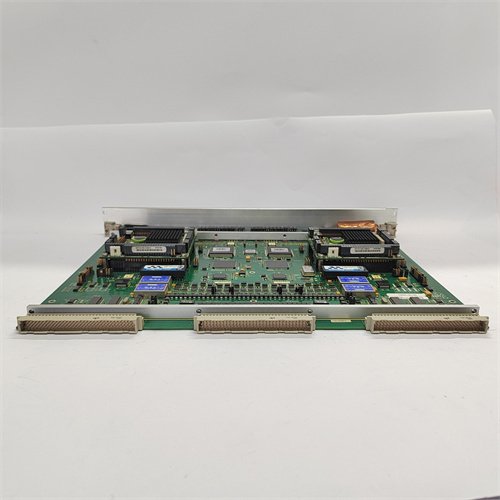

Основным объектом рассмотрения — ALSTOM SDK-C0147 12004-101-00 SBS04M17C (ссылка на продукт: [вставить ссылку]). Это промышленный модуль сигнальной обработки компании Alstom, разработанный для интеграции с системами автоматизации энергетических объектов (газовые, паровые электростанции, трансформаторные подстанции) и тяжелой промышленности. ALSTOM SDK-C0147 12004-101-00 SBS04M17C специализируется на обработке и конвертации аналоговых сигналов от сенсоров (температуры, давления, вибрации, тока) в цифровые данные, передавая их в контроллеры Alstom Harmony и DCS Alstom MaxDNA для регулирования и мониторинга критических процессов. Благодаря высокой точности сигнальной обработки, устойчивости к помехам и глубокой интеграции с экосистемой Alstom, ALSTOM SDK-C0147 12004-101-00 SBS04M17C стал ключевым компонентом в проектах, где качество и своевременность данных напрямую влияет на эффективность и безопасность эксплуатации оборудования. Особенно ценной является его модульность и совместимость с различными типами сенсоров, что делает модуль адаптируемым к разным задачам без полной замены системы.
Технические параметры продукта
- Тип устройства: Модуль сигнальной обработки (аналогово-цифровой преобразователь, АЦП) для систем Alstom
- Количество каналов: 8 независимых аналоговых входов (дифференциальные, настраиваемые на одиночные-ended)
- Поддерживаемые сигналы:
- Токовые сигналы: 4–20 мА DC (стандартный промышленный сигнал)
- Напряжностные сигналы: 0–5 В DC, ±5 В DC, 0–10 В DC (настраиваемые для каждого канала)
- Температурные сигналы: Поддержка термопар (Т-тип, К-тип, J-тип) и термисторов (PT100, PT1000)
- Характеристики АЦП и точности:
- Разрядность АЦП: 16 бит (для высокой точности преобразования)
- Частота выборки: 100 Гц на канал (для реального-time обработки сигналов)
- Точность измерения: ±0,1% от полного диапазона (при 25 °C)
- Температурная дрейф: ≤ 5 ppm/°C (для сохранения точности при переменных температурах)
- Функции сигнальной обработки:
- Фильтрация: Встроенная низкочастотная фильтрация (LPF) с настраиваемой частотой среза (0,1 Гц – 10 кГц), подавление помех 50/60 Гц (фильтр Notch)
- Линейзация: Автоматическая линейзация сигналов от нелинейных сенсоров (например, термопар)
- Электрические характеристики:
- Питание: 24 В DC ±10% (от шейна контроллера Alstom Harmony), потребляемая мощность ≤ 6 Вт
- Изоляция: Галваническая изоляция 2500 В AC между каналами и между модулем и шиной системы
- Операционные условия:
- Рабочая температура: от -20 °C до +70 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 10 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Габаритные размеры: 130 мм × 160 мм × 35 мм (компактный дизайн для монтажа в распределительных щитах)
- Класс защиты: IP20 (для монтажа в закрытых шкафах или лабораторных условиях)
- Монтаж: DIN-рейковое крепление (совместимо с 35 мм стандартными рейками) или разъемное крепление к шейну Alstom
- Дополнительные функции: LED-индикаторы состояния каждого канала и питания, онлайн-диагностика через ПО Alstom Control Builder, логирование ошибок (последние 50 записей), сертификации CE, IEC 61010-1 и ISO 9001
Преимущества и особенности
- Высокая точность и качество сигнальной обработки: С 16-битной разрядностью АЦП и точностью ±0,1% ALSTOM SDK-C0147 12004-101-00 SBS04M17C идеально подходит для обработки слабых аналоговых сигналов — например, в газовых электростанциях он преобразует сигналы от датчиков температуры турбины (PT100) в цифровые данные с минимальной погрешностью, что критично для регулирования режима работы. Встроенная фильтрация Notch подавляет промышленные помехи 50/60 Гц, улучшая качество данных.
- Универсальность: поддержка разных сигналов: Возможность настройки каждого канала под токовые (4–20 мА), напряжностные (0–10 В) и температурные сигналы делает ALSTOM SDK-C0147 12004-101-00 SBS04M17C адаптируемым к разным задачам — например, на одной трансформаторной подстанции модуль может обрабатывать сигналы от датчиков тока (4–20 мА), давления масла (0–5 В) и температуры ветрового охлаждения (К-тип термопары), заменяя несколько специализированных модулей.
- Глубокая интеграция с системами Alstom: ALSTOM SDK-C0147 12004-101-00 SBS04M17C автоматически распознается контроллерами Alstom Harmony и DCS MaxDNA, и его конфигурация осуществляется через стандартное ПО Alstom Control Builder. Не требуется дополнительная настройка протоколов — параметры фильтрации, диапазоны сигналов и тип сенсоров настраиваются в едином интерфейсе, что упрощает коммиссиюрование и минимизирует риск ошибок.
- Устойчивость в суровых условиях: Работа в диапазоне температур -20 °C до +70 °C и защита от электромагнитных помех позволяют ALSTOM SDK-C0147 12004-101-00 SBS04M17C эксплуатировать в цехах с переменной температурой (например, металлургические заводы) или вблизи мощного электрооборудования (трансформаторы, электродвигатели). Галваническая изоляция 2500 В AC защищает модуль от перепадов напряжения и искажений сигналов.
- Простота диагностики и обслуживания: LED-индикаторы на каждом канале позволяют операторам быстро определить состояние (нормальная обработка сигнала/ошибка/отсутствие сигнала) без подключения дополнительного оборудования. Онлайн-диагностика через Control Builder предоставляет детальную информацию о причинах ошибок (например, обрыв кабеля к сенсору), сокращая время поиска неисправностей.
Случаи применения в отраслях
- Энергетика (газовые электростанции): ALSTOM SDK-C0147 12004-101-00 SBS04M17C обрабатывает сигналы от 8 датчиков: температуры газовой турбины (PT100), давления пара (4–20 мА), тока в обмотках генератора (4–20 мА) и уровня масла в смазочной системе (0–5 В). Данные передаются в DCS Alstom MaxDNA, который регулирует подачу топлива и скорость турбины в зависимости от параметров, обеспечивая оптимальную эффективность выработки электроэнергии.
- Трансформаторные подстанции: Модуль обрабатывает сигналы от датчиков температуры трансформаторного масла (К-тип термопа) и тока через трансформаторы тока (4–20 мА). ALSTOM SDK-C0147 12004-101-00 SBS04M17C передаёт данные в контроллер Alstom Harmony, который активирует систему охлаждения при превышении критической температуры и сигнализирует операторам о нештатных параметрах.
- Тяжелая промышленность (металлургические заводы): Модуль обрабатывает сигналы от датчиков вибрации электродвигателей плавильных печей (4–20 мА) и уровня расплавленного металла (0–10 В). ALSTOM SDK-C0147 12004-101-00 SBS04M17C фильтрует промышленные помехи 50 Гц и передаёт очищенные данные в PLC Alstom, который корректирует скорость двигателей и предотвращает перегрузку.
- Химическая промышленность (реакторные установки): Модуль обрабатывает сигналы от датчиков концентрации химических реагентов (0–5 В) и температуры реактора (PT1000). ALSTOM SDK-C0147 12004-101-00 SBS04M17C автоматически линеаризует сигналы от нелинейных сенсоров и передаёт данные в DCS MaxDNA, который регулирует подачу реагентов и температуру, обеспечивая безопасность процесса.
Сравнение с конкурентами
В таблице ниже представлено сравнение ALSTOM SDK-C0147 12004-101-00 SBS04M17C с аналогичными модулями сигнальной обработки:
| Параметр | ALSTOM SDK-C0147 12004-101-00 SBS04M17C | Siemens S7-300 SM 331 (6ES7331-7NF10-0AB0) | ABB AI810 (3BSE030220R1) |
|---|---|---|---|
| Количество каналов | 8 (аналоговые, дифференциальные) | 8 (аналоговые, дифференциальные) | 8 (аналоговые, дифференциальные) |
| Разрядность АЦП | 16 бит | 16 бит | 16 бит |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, термопары, термисторы | 4–20 мА, 0–10 В, термопары | 4–20 мА, 0–10 В, термопары, термисторы |
| Точность | ±0,1% от диапазона | ±0,1% от диапазона | ±0,05% от диапазона |
| Совместимость с системами | Alstom Harmony/MaxDNA | Siemens S7-300/PCS 7 | ABB 800xA |
| Цена (примерная) | Средняя–Высокая | Средняя | Высокая |
Ключевые различия: ALSTOM SDK-C0147 12004-101-00 SBS04M17C выделяется глубокой интеграцией с системами Alstom и поддержкой термисторов (PT1000) по сравнению с аналогом Siemens. ABB AI810 имеет более высокую точность, но и более высокую цену. Для проектов с оборудованием Alstom и требованиями к обработке разных типов сигналов (в том числе термисторов) ALSTOM SDK-C0147 12004-101-00 SBS04M17C является оптимальным выбором благодаря балансу функциональности и стоимости.
Советы по выбору
- Проверьте совместимость с контроллерами: ALSTOM SDK-C0147 12004-101-00 SBS04M17C идеально совместим с контроллерами Alstom Harmony и DCS MaxDNA. Для систем Siemens PCS 7 или ABB 800xA лучше выбрать брендовые модули.
- Оцените тип обрабатываемых сигналов: Если нужно обработать термисторы (PT1000) вместе с токовыми/напряжностными сигналами, модуль — идеальный выбор. Для проектов без термисторов можно рассмотреть Siemens SM 331 с более низкой стоимостью.
- Учтите условия эксплуатации: В цехах с температурой > 60 °C или влажностью > 90% модуль с диапазоном -20 °C до +70 °C гарантирует стабильность. Для экстремальных условий (температура > 70 °C) рекомендуется дополнительная вентиляция шкафа.
- Определите требования к точности: Для задач с требованием точности ≤ ±0,1% (например, мониторинг температуры турбины) ALSTOM SDK-C0147 12004-101-00 SBS04M17C подходит лучше, чем модули с более низкой точностью.
Меры предосторожности
- Соблюдайте правила подключения сенсоров: Перед подключением сенсоров проверьте тип сигнала и настроите соответствующий канал через Alstom Control Builder — неправильное подключение (например, токового сигнала к каналу для напряжения) приведет к повреждению входных цепей ALSTOM SDK-C0147 12004-101-00 SBS04M17C.
- Отключите питание при обслуживании: Перед заменой кабелей, калибровкой или настройкой модуля отключите источник питания (24 В DC) — это предотвращает риск короткого замыкания и электротравмы.
- Регулярно калибруйте модуль: Каждый год выполняйте калибровку через специализированное оборудование Alstom — это компенсирует температурную дрейф и сохраняет точность ±0,1%. Пропуск калибровки может привести к искажениям данных в длительных эксплуатациях.
- Используйте экранированные кабели: Для подключения сенсоров на расстояниях более 10 метров используйте экранированные витые пары, подключая экран только с одной стороны (к земле системы Alstom). Это увеличивает устойчивость к электромагнитным помехам.
- Конфигурируйте фильтры под тип сигнала: Перед эксплуатацией настройте фильтры LPF и Notch через Control Builder — например, для низкочастотных сигналов температуры установите частоту среза 0,1 Гц, а для подавления промышленных помех — активируйте фильтр Notch 50/60 Гц.
