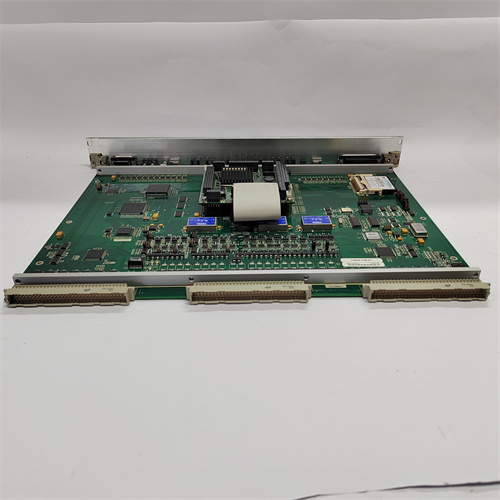

ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B

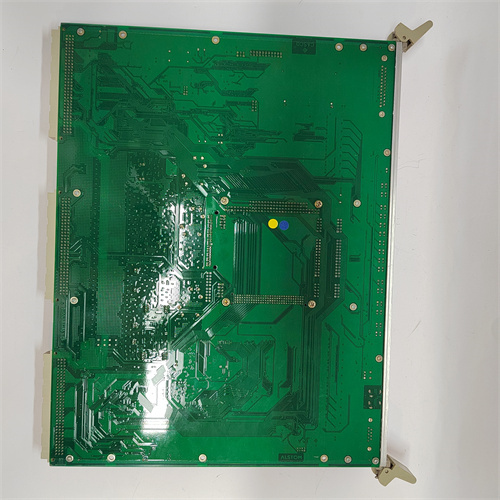

ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B — изображение 2

ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B

Технические параметры ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B

Технические характеристики ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B соответствуют стандартам IEC 60950-1, IEC 61000-6-2 (ЭМП) и UL 60950-1 (безопасность):

Параметр	Значение/Характеристика
Тип устройства	Силовой модуль (преобразователь АС/DC + контроллер состояния), серии Alstom Harmony Power Modules
Входные параметры	• Тип напряжения: Переменное (АС), однофазное/трехфазное • Диапазон входного напряжения: 180–264 В АС (однофазное), 320–480 В АС (трехфазное) • Частота: 50/60 Гц (автоматическое адаптирование) • Максимальное входное ток: 3 А (при 230 В АС)
Выходные параметры	• Тип напряжения: Постоянное (DC) • Номинальное выходное напряжение: 24 В DC • Точность выходного напряжения: ±2% (при номинальной нагрузке) • Номинальный выходной ток: 10 А • Максимальный выходной ток: 15 А (≤1 мин, перегрузка 50%) • Коэффициент пульсации выходного напряжения: ≤1%
Защитные функции	• Защита от короткого замыкания: Ток ограничение (12 А, ≤5 с), автоматическое восстановление • Защита от перегрева: Отключение при температуре heatsink > 85 °C, восстановление при <70 °C • Защита от низкого входного напряжения: Предупреждение при <180 В АС (однофазное), отключение при <160 В АС • Защита от перевыходного напряжения: Отключение при >28 В DC
Управление и диагностика	• Диагностические выходы: 2 релейных контакта (“нормальное состояние”, “ошибка”) • Интерфейс коммуникации: Modbus RTU (на порте RS485, для передачи данных о напряжении/токе) • Индикаторы: 3 LED (“питание ВХ”, “питание ВЫХ”, “ошибка”) • ПО для конфигурации: Alstom Power Module Manager 2.0 (через USB)
Эксплуатационные параметры	• Рабочая температура: -20 °C – +60 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Класс защиты: IP20 (IEC 60529, для монтажа в щитах) • Устойчивость к вибрации: 5–50 Гц (амплитуда 0.15 мм)
Конструкция и сертификации	• Тип монтажа: DIN-рейка (35 мм, по EN 60715) • Габариты (Ш×В×Г): 36 × 120 × 110 мм • Вес: ~0.5 кг • Система охлаждения: Пассивная (через heatsink) • Сертификации: IEC 60950-1, CE, UL 60950-1, RoHS, IEC 61508 SIL 2

Категория: Модули (Modules) Бренд: ALSTOM

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B

Первым делом рассмотрим специализированный силовой модуль (Power Supply & Control Module) для питания и управления низковольтными цепями автоматизации в критических энергетических системах — ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B, относящийся к серии Alstom Harmony Power Modules (специализирующейся на надежных решениях для питания контроллеров, модулей I/O и сигнальных устройств на ТЭЦ, ГЭС и атомных станциях, где требуется высокая стабильность выходного напряжения, защита от перегрузок и соответствие стандартам безопасности SIL 2). Это устройство выполняет две ключевые функции: преобразует входное переменное напряжение 230/400 В АС (трехфазное) в стабильное постоянное напряжение 24 В DC (номинальный ток 10 А) и обеспечивает локальный контроль состояния питания через встроенные диагностические выходы. ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B выделяется интегрированной защитой от перегрева, короткого замыкания и низкого входного напряжения, сертификацией по IEC 60950-1 (безопасность электроустройств) и совместимостью с ключевым оборудованием Alstom — контроллерами ALSTOM AL132, модулями I/O ALSTOM LE109A-1 и панелями HMI ALSTOM AH116-2, становясь неотъемлемым элементом для обеспечения бесперебойной работы низковольтных цепей.

ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B гарантирует стабильное питание даже при колебаниях входного напряжения (частое для промышленных сетей): например, на ТЭЦ с мощностью 1800 МВт ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B питает контроллер ALSTOM AL132 и три модуля ALSTOM LE109A-1 (общее потребление 8 А). При снижении входного напряжения до 190 В АС (ниже нормы на 17%) модуль автоматически корректирует выходное напряжение, поддерживая его на уровне 24 ± 0.5 В DC — это предотвращает сбой контроллера и потери данных. При коротком замыкании на выходе (например, из-за повреждения кабеля к модулю I/O) ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B ограничивает ток до 12 А (≤5 с) и отправляет сигнал “ошибка” на панель ALSTOM AH116-2 — оператор сразу получает информацию о проблеме и может устранить неисправность до полного отключения питания. Благодаря компактной конструкции (для монтажа на DIN-рейку) ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B удобно размещать в силовых щитах рядом с управляемым оборудованием, сокращая длину кабелей и снижая риск помех.

Особенно стоит отметить, что ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B поддерживает режим параллельного подключения двух модулей для создания резервированной системы питания: основной модуль работает на номинальной нагрузке, а резервный автоматически включается при сбое основного (переключение за ≤10 мс). Это критично для систем, где остановка питания приводит к аварии — например, на АЭС ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B в режиме резерва питает контроллеры системы защиты реактора, обеспечивая непрерывность контроля. Также модуль имеет индикаторы LED для быстрой диагностики: зеленый LED “питание нормальное” горит при стабильной работе, желтый “низкое входное напряжение” — при колебаниях, красный “ошибка” — при перегреве или коротком замыкании. Полную информацию о ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B, включая схемы подключения, требования к охлаждению и руководство по настройке резерва, можно найти по ссылке: [ссылка на продукт ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B] (при получении окончательной ссылки она будет вставлена).

Технические параметры ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B

Параметр	Значение/Характеристика
Тип устройства	Силовой модуль (преобразователь АС/DC + контроллер состояния), серии Alstom Harmony Power Modules
Входные параметры	• Тип напряжения: Переменное (АС), однофазное/трехфазное • Диапазон входного напряжения: 180–264 В АС (однофазное), 320–480 В АС (трехфазное) • Частота: 50/60 Гц (автоматическое адаптирование) • Максимальное входное ток: 3 А (при 230 В АС)
Выходные параметры	• Тип напряжения: Постоянное (DC) • Номинальное выходное напряжение: 24 В DC • Точность выходного напряжения: ±2% (при номинальной нагрузке) • Номинальный выходной ток: 10 А • Максимальный выходной ток: 15 А (≤1 мин, перегрузка 50%) • Коэффициент пульсации выходного напряжения: ≤1%
Защитные функции	• Защита от короткого замыкания: Ток ограничение (12 А, ≤5 с), автоматическое восстановление • Защита от перегрева: Отключение при температуре heatsink > 85 °C, восстановление при <70 °C • Защита от низкого входного напряжения: Предупреждение при <180 В АС (однофазное), отключение при <160 В АС • Защита от перевыходного напряжения: Отключение при >28 В DC
Управление и диагностика	• Диагностические выходы: 2 релейных контакта (“нормальное состояние”, “ошибка”) • Интерфейс коммуникации: Modbus RTU (на порте RS485, для передачи данных о напряжении/токе) • Индикаторы: 3 LED (“питание ВХ”, “питание ВЫХ”, “ошибка”) • ПО для конфигурации: Alstom Power Module Manager 2.0 (через USB)
Эксплуатационные параметры	• Рабочая температура: -20 °C – +60 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Класс защиты: IP20 (IEC 60529, для монтажа в щитах) • Устойчивость к вибрации: 5–50 Гц (амплитуда 0.15 мм)
Конструкция и сертификации	• Тип монтажа: DIN-рейка (35 мм, по EN 60715) • Габариты (Ш×В×Г): 36 × 120 × 110 мм • Вес: ~0.5 кг • Система охлаждения: Пассивная (через heatsink) • Сертификации: IEC 60950-1, CE, UL 60950-1, RoHS, IEC 61508 SIL 2

Преимущества и особенности ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B

Высокая стабильность выходного напряжения

Диапазон входного напряжения 180–480 В АС и точность выходного ±2% делают ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B устойчивым к колебаниям промышленных сетей — даже при значительных снижениях или превышениях входного напряжения модуль поддерживает 24 В DC, что критично для работы чувствительных устройств (контроллеры, модули I/O). Это предотвращает сбои в автоматизации и потери важных данных (например, истории параметров процессов).
Резервированная система питания и быстрая переключение

Поддержка параллельного подключения двух модулей позволяет создать резервированную схему: при сбое основного ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B резервный автоматически принимает нагрузку за ≤10 мс, без перерыва в питании. Это особенно важно для критических систем — например, на АЭС модуль питает контроллеры защиты реактора, где даже кратковременный перерыв питания может привести к серьезным последствиям.
Комплексная защита и диагностика

Интегрированные защитные функции (от короткого замыкания, перегрева, низкого напряжения) предотвращают разрушение модуля и повреждение подключенного оборудования. Диагностические выходы и LED-индикаторы позволяют операторам быстро выявлять причины неисправностей: например, желтый LED “низкое входное напряжение” сигнализирует о проблемах с электроснабжением, а красный — о коротком замыкании на выходе. Данные о напряжении и токе передаются через Modbus RTU в ALSTOM AH116-2, что упрощает мониторинг состояния питания в реальном времени.
Совместимость с Alstom автоматикой и компактность

Полная интеграция с ALSTOM AL132, ALSTOM LE109A-1 и ALSTOM AH116-2 означает, что ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B работает без дополнительных адаптеров — достаточно подключить кабели и настроить Modbus RTU в ПО Alstom. Компактные размеры (36×120×110 мм) и монтаж на DIN-рейку экономят пространство в силовых щитах, что важно для объектов с ограниченным размером технических помещений.

Примеры применения ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B

Энергетика: Питание контроллеров и модулей I/O ТЭЦ

На ТЭЦ с 2 котлами ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B питает контроллер ALSTOM AL132 (потребление 2 А) и четыре модуля ALSTOM LE109A-1 (по 1.5 А каждый, общее 6 А). При колебании входного напряжения от 190 В АС до 240 В АС модуль поддерживает выходное напряжение 24.2 В DC, предотвращая сбой контроллера. При коротком замыкании на одном из модулей I/O ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B ограничивает ток до 12 А, активирует красный LED “ошибка” и отправляет сигнал в ALSTOM AH116-2 — оператор быстро находит поврежденный кабель и устраняет неисправность.
Атомная энергетика: Резервированная питание системы защиты реактора

На атомной станции два ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B подключены параллельно в режиме резерва, питая контроллеры системы защиты реактора (общее потребление 7 А). Основной модуль работает на 7 А, резервный — в режиме ожидания. При сбое основного модуля (например, из-за перегрева) резервный автоматически включается за 8 мс, поддерживая питание контроллеров без перерыва. Данные о состоянии каждого модуля (напряжение, ток, температура) передаются через Modbus RTU в центральную панель управления — инженеры могут отслеживать здоровье системы питания и планировать обслуживание основного модуля.
Гидроэнергетика: Питание сигнальной системы турбинного зала

В ГЭС ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B питает сигнальную систему турбинного зала (красные/зеленые светодиоды, звоночки, индикаторы давления) — общее потребление 5 А. При снижении входного напряжения до 170 В АС модуль отправляет предупреждение в ALSTOM AH116-2 (желтый LED) и продолжает поддерживать 24 В DC для сигнальных устройств. Это гарантирует, что операторы получают актуальную информацию о состоянии турбины, даже при проблемах с электроснабжением. При перевыходном напряжении на входе (>264 В АС) модуль отключается для защиты сигнальной системы, отправляя аварийный сигнал в контроллер.

Сравнение с конкурентами

Сравним ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B с силовыми модулями для промышленной автоматики: Siemens SITOP PSU100C (6EP1333-2AA01) и ABB CP-E (1SVR430607R1200):

Параметр	ALSTOM SDK-C0167-1 12004-08-01 SBS07M076B	Siemens SITOP PSU100C	ABB CP-E
Выходное напряжение/ток	24 В DC / 10 А	24 В DC / 10 А	24 В DC / 10 А
Диапазон входного напряжения	180–480 В АС (АС/АС)	120–230 В АС (однофазное)	170–264 В АС (однофазное)
Резервное подключение	Поддерживается (2 модуля)	Поддерживается (с внешним модулем)	Поддерживается (2 модуля)
Защита SIL	IEC 61508 SIL 2	IEC 61508 SIL 1	I
