Описание
Общее описание продукта

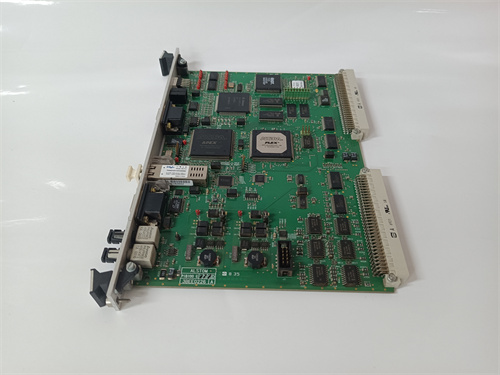

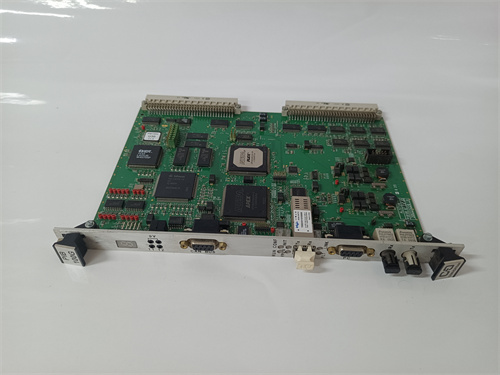

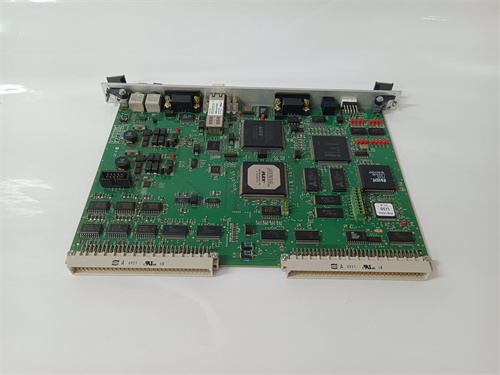

Основным объектом рассмотрения — ALSTOM VOOB8-B 12004-106-04 VER：V1.0.0 (ссылка на продукт: [вставить ссылку]). Это промышленный модуль управления силовыми нагрузками компании Alstom, разработанный для интеграции с системами автоматизации энергетических объектов (газовые и паровые электростанции, трансформаторные подстанции) и тяжелой промышленности. ALSTOM VOOB8-B 12004-106-04 VER：V1.0.0 специализируется на управлении высоковольтными силовыми компонентами (выключатели, контакторы, реле защиты) и передаче данных о их состоянии в контроллеры Alstom Harmony и DCS Alstom MaxDNA, обеспечивая надежность и безопасность критических энергетических процессов. Благодаря высокой нагрузочной способности и устойчивости к суровым условиям, ALSTOM VOOB8-B 12004-106-04 VER：V1.0.0 стал ключевым компонентом в проектах с требованиями к управлению мощными электроприводами и распределением электроэнергии. Особенно ценной является его глубокая интеграция с экосистемой Alstom и сертификация по стандартам энергетики, что делает модуль идеальным для модернизации и строительства новых энергетических установок.
Технические параметры продукта
- Тип устройства: Модуль управления силовыми нагрузками с цифровыми выходами и мониторингом состояния
- Управляемые нагрузки: Высоковольтные выключатели (до 12 кВ), силовые контакторы (до 630 А), реле защиты — через силовые выходы
- Количество каналов:
- Силовые выходы: 8 независимых каналов (релейные контакты, 400 В AC / 110 В DC, максимальный ток 10 А на канал)
- Мониторные входы: 8 дискретных входов (24 В DC) — для регистрации состояния выключателей (открыт/закрыт)
- Электрические характеристики:
- Питание: 24 В DC ±10% (от шейна контроллера Alstom Harmony), потребляемая мощность ≤ 12 Вт
- Изоляция: Галваническая изоляция 5000 В AC между силовыми и сигнальными цепями, 2500 В AC между каналами
- Класс безопасности: Согласно IEC 61508 SIL 2 (для систем с средними требованиями к безопасности энергетики), IEC 60947 (стандарты силового электрооборудования)
- Операционные условия:
- Рабочая температура: от -25 °C до +75 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 15 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к перепадам напряжения: ±20% от номинального питания
- Габаритные размеры: 140 мм × 180 мм × 45 мм (компактный дизайн для монтажа в распределительных щитах силового оборудования)
- Класс защиты: IP21 (защита от пыли и вертикальных струй воды — для монтажа в закрытых щитах электростанций)
- Монтаж: DIN-рейковое крепление (совместимо с 35 мм стандартными рейками) или фланцевое крепление к шкафам Alstom
- Коммуникационные интерфейсы: RS485 (Modbus RTU), Ethernet (Modbus TCP/IP) — для интеграции с контроллерами Alstom Harmony и DCS MaxDNA
- Дополнительные функции: LED-индикаторы состояния каждого канала (включение/ошибка/состояние нагрузки), защита от перегрева (термостат с автоматическим отключением), защита от короткого замыкания (встроенные предохранители), логирование ошибок (последние 80 записей), сертификации CE, IEC 61010-1 и ISO 9001
Преимущества и особенности
- Высокая нагрузочная способность: С максимальным током 10 А на канал и поддержкой нагрузок до 630 А через контакторы ALSTOM VOOB8-B 12004-106-04 VER：V1.0.0 эффективно управляет мощными силовыми компонентами — например, на трансформаторных подстанциях он контролирует выключатели 12 кВ, а на электростанциях — силовые контакторы котлов и турбин. Это заменяет несколько менее мощных модулей, сокращая количество оборудования в щитах.
- Строгая защита и устойчивость: Галваническая изоляция 5000 В AC защищает ALSTOM VOOB8-B 12004-106-04 VER：V1.0.0 от высоковольтных помехов и перепадов напряжения, характерных для энергетических объектов. Защита от перегрева и короткого замыкания автоматически изолирует проблемные каналы, предотвращая повреждение модуля и силового оборудования (например, выключателей или контакторов).
- Глубокая интеграция с системами Alstom: ALSTOM VOOB8-B 12004-106-04 VER：V1.0.0 автоматически распознается контроллерами Alstom Harmony и DCS MaxDNA, и его конфигурация осуществляется через стандартное ПО Alstom Control Builder. Протоколы Modbus TCP/IP и RTU обеспечивают быструю передачу данных о состоянии нагрузок (открыт/закрыт, перегрузка) в реальном времени, упрощая мониторинг и управление.
- Компактность и простота обслуживания: В корпусе 140×180×45 мм модуль вмещает 8 силовых выходов и 8 мониторных входов, что позволяет эффективно использовать пространство в щитах силового оборудования. LED-индикаторы на каждом канале позволяют операторам быстро определить состояние (нормальная работа/ошибка/перегрузка) без дополнительного оборудования, сокращая время диагностики.
- Долговечность для энергетических условий: Работа в диапазоне температур -25 °C до +75 °C и устойчивость к вибрациям 15 g делают ALSTOM VOOB8-B 12004-106-04 VER：V1.0.0 подходящим для эксплуатации в суровых условиях энергетических объектов — например, на открытых трансформаторных подстанциях (низкие зимние температуры) или в котельных ТЭЦ (высокие температуры и вибрации).
Случаи применения в отраслях
- Электроэнергетика (газовые электростанции): ALSTOM VOOB8-B 12004-106-04 VER：V1.0.0 управляет 8 силовыми контакторами подачи топлива в газовые турбины и мониторит их состояние через входные каналы. Модуль передаёт данные о состоянии контакторов в DCS Alstom MaxDNA, который регулирует подачу топлива в зависимости от нагрузки на электростанцию. При перегрузке контактора модуль автоматически отключает канал и отправляет аварийный сигнал, предотвращая перегрев и повреждение.
- Трансформаторные подстанции: Модуль управляет высоковольтными выключателями (12 кВ) и мониторит их положение (открыт/закрыт) через дискретные входы. ALSTOM VOOB8-B 12004-106-04 VER：V1.0.0 интегрируется с контроллером Alstom Harmony, позволяя операторам дистанционно управлять выключателями и регистрировать события (например, автоматическое отключение при перепаде напряжения).
- Тяжелая промышленность (металлургические заводы): Модуль управляет силовыми контакторами электродвигателей плавильных печей и мониторит их состояние. ALSTOM VOOB8-B 12004-106-04 VER：V1.0.0 работает в условиях высокой температуры (+70 °C) и вибраций, а защита от короткого замыкания предотвращает повреждение модуля при сбое электродвигателя.
- Водная энергетика (ГЭС): Модуль управляет выключателями системы подачи воды в турбины и мониторит состояние реле защиты. ALSTOM VOOB8-B 12004-106-04 VER：V1.0.0 передаёт данные в DCS Alstom MaxDNA, который регулирует скорость турбины в зависимости от уровня воды в водохранилище. Устойчивость к низким температурам (-25 °C) позволяет эксплуатировать модуль на северных ГЭС.
Сравнение с конкурентами
В таблице ниже представлено сравнение ALSTOM VOOB8-B 12004-106-04 VER：V1.0.0 с аналогичными модулями управления силовыми нагрузками:
| Параметр | ALSTOM VOOB8-B 12004-106-04 VER：V1.0.0 | Siemens S7-400 SM 322 (6ES7322-1BH10-0AA0) | ABB DSQC 377A |
|---|---|---|---|
| Количество силовых выходов | 8 (10 А на канал) | 8 (5 А на канал) | 6 (8 А на канал) |
| Максимальное напряжение выходов | 400 В AC / 110 В DC | 250 В AC / 30 В DC | 400 В AC / 125 В DC |
| Мониторные входы | 8 (24 В DC) | 0 | 6 (24 В DC) |
| Совместимость с системами | Alstom Harmony/MaxDNA | Siemens S7-400/PCS 7 | ABB IRC5/AC800M |
| Цена (примерная) | Высокая | Средняя | Средняя–Высокая |
Ключевые различия: ALSTOM VOOB8-B 12004-106-04 VER：V1.0.0 выделяется более высокой нагрузочной способностью (10 А на канал), поддержкой высоких напряжений (до 400 В AC) и наличием 8 мониторных входов для контроля состояния нагрузок — параметры, критические для энергетики. Siemens SM 322 имеет более низкую нагрузочную способность и отсутствует мониторинг входов, а ABB DSQC 377A — меньше каналов. Для проектов с оборудованием Alstom и требованиями к управлению мощными силовыми компонентами ALSTOM VOOB8-B 12004-106-04 VER：V1.0.0 является оптимальным выбором.
Советы по выбору
- Проверьте совместимость с контроллерами: ALSTOM VOOB8-B 12004-106-04 VER：V1.0.0 идеально совместим с контроллерами Alstom Harmony и DCS MaxDNA. Для систем других брендов (Siemens PCS 7, ABB 800xA) лучше выбрать брендовые модули для обеспечения полной интеграции.
- Оцените параметры управляемых нагрузок: 8 каналов с током 10 А достаточно для управления до 8 силовых компонентов (выключателей, контакторов) с током ≤ 10 А. Для нагрузок > 10 А используйте промежуточные силовые контакторы в сочетании с модулем.
- Учтите условия эксплуатации: В энергетических объектах с температурой < -20 °C или > 70 °C модуль с диапазоном -25 °C до +75 °C гарантирует стабильность. Для стандартных условий (0 °C до +50 °C) можно рассмотреть более экономичные аналоги.
- Определите потребность в мониторинге: Если требуется контролировать состояние управляемых устройств (открыт/закрыт), 8 мониторных входов ALSTOM VOOB8-B 12004-106-04 VER：V1.0.0 являются критическим фактором. Для проектов без мониторинга можно выбрать модули без входных каналов.
Меры предосторожности
- Соблюдайте параметры нагрузок: Не превышайте номинальные параметры выходов (400 В AC / 110 В DC, 10 А) — это предотвращает выгорание релейных контактов ALSTOM VOOB8-B 12004-106-04 VER：V1.0.0. Перед подключением проверяйте параметры управляемого устройства (ток, напряжение) и используйте силовые контакторы для нагрузок > 10 А.
- Отключите питание при монтаже: Перед подключением модуля к шине контроллера или заменой кабелей отключите источник питания (24 В DC) — это предотвращает риск короткого замыкания и электротравмы.
- Регулярно проверяйте индикаторы и диагностику: Каждый месяц проверяйте LED-индикаторы (зеленый свет — нормальная работа, красный — ошибка) и анализируйте логи через ПО Alstom Control Builder. Устраняйте проблемы (перегрузка, обрыв кабеля) своевременно — задержки могут привести к повреждению силового оборудования.
- Используйте сертифицированные кабели: Для подключения силовых нагрузок используйте кабели с сечением не менее 2,5 мм² (для тока до 10 А) и экранированные кабели для сигнальных цепей. Нестандартные кабели могут снизить уровень изоляции и привести к сбоям.
- Используйте только оригинальные запчасти: При ремонте или замене компонентов (например, предохранителей) используйте только оригинальные запчасти Alstom — неоригинальные аналоги не соответствуют требованиям к нагрузочной способности и безопасности, что увеличивает риск аварий на энергетических объектах.
VOOB8-B 12004-106-04 VER：V1.0.0
