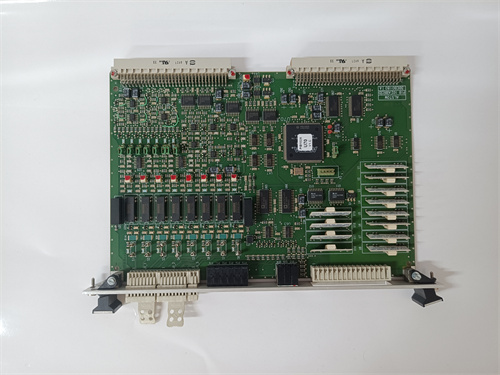

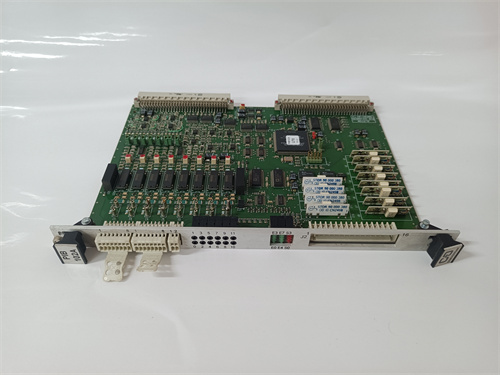

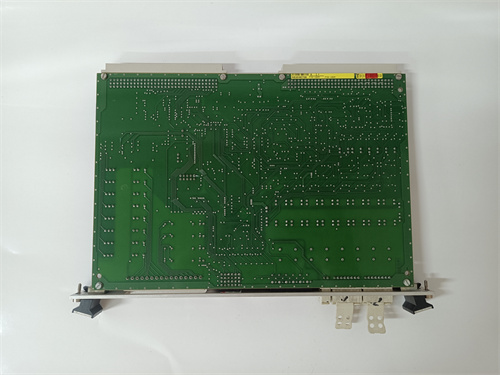

ALSTOM PIB102A

Описание

Общая характеристика продукта ALSTOM PIB102A

Технические параметры ALSTOM PIB102A

• Основные параметры сигнальной обработки:
  • Тип устройства: Промышленный интерфейсный модуль с изоляцией аналоговых и дискретных сигналов;
  • Количество каналов:
    • Аналоговые входы (AI): 6 каналов, универсальные (4–20 мА DC / 0–10 В DC) — для сигналов от датчиков тока/напряжения;
    • Аналоговые выходы (AO): 6 каналов, универсальные (4–20 мА DC / 0–10 В DC) — для передачи сигналов к контроллерам;
    • Дискретные входы (DI): 4 канала, 24 В DC (NO/NC) — для сигналов состояния защитных реле;
    • Дискретные выходы (DO): 4 канала, 24 В DC (релейные контакты) — для сигналов управления;
  • Точность преобразования: ±0.08% от полного диапазона (для AI/AO) — высокая точность для измерений в энергетике.
• Параметры изоляции и защиты от помех:
  • Электрическая изоляция:
    • Между входными/выходными цепями: 3 кВ AC (напряжение испытания, 1 мин);
    • Между цепями и корпусом: 5 кВ AC (напряжение испытания, 1 мин);
  • Фильтрация помех:
    • Фильтр низких частот (ФНЧ) + фильтр электромагнитных помех (EMI) — подавление помех частотой <150 Гц;
    • Защита от электростатического разряда (ESD): ±15 кВ (воздушный) / ±8 кВ (контактный);
  • Степень защиты (IP): IP20 — для монтажа в закрытые шкафы управления Alstom (например, Alstom UniGear).
• Параметры коммуникации и совместимости:
  • Интерфейсы:
    • Оптическое волокно (IEC 61850-9-2LE) — для цифровой передачи данных в субстанциях;
    • RS-485 (Modbus RTU) — для локальной связи с защитными реле Alstom P340/P540;
  • Совместимые системы: Alstom Grid Control Center, Alstom P30 Agile — полная интеграция с энергетическими автоматическими решениями;
  • Время отклика: <0.8 мс (для AI/AO), <0.3 мс (для DI/DO) — быстрая реакция на аварийные сигналы.
• Параметры эксплуатации и сертификации:
  • Температурный диапазон работы: -30 °C до +75 °C — для суровых климатических условий;
  • Влажность: 5%–95% (без конденсации);
  • Устойчивость к вибрациям: До 5 Гц (амплитуда 1.5 мм), до 2000 Гц (ускорение 50 м/с²);
  • Сертификации: IEC 61850, CE, UL 508, CSA C22.2 No. 14 — соответствие стандартам энергетической безопасности.

Преимущества и особенности ALSTOM PIB102A

1. Высокая степень изоляции и точность: Изоляция 3 кВ AC и точность ±0.08% делают ALSTOM PIB102A идеальным для ТЭС — он передаёт сигналы от датчика тока трансформатора (4–20 мА) к контроллеру Alstom Grid, изолируя цепь от высоковольтных помех и гарантируя измерение с погрешностью <0.1%.
2. Универсальные каналы и многофункциональность: 6 AI/AO + 4 DI/DO каналы позволяют ALSTOM PIB102A заменить несколько специализированных модулей — в ГЭС он одновременно обрабатывает сигналы давления газа (AI), температуры турбины (AI) и состояние охлаждения (DI), передавая все данные в центральный контроллер через один модуль.
3. Интеграция с IEC 61850: Поддержка оптического волокна и протокола IEC 61850 делает ALSTOM PIB102A подходящим для цифровых субстанций — в распределительных сетях данные о напряжении/токе передаются через волокно, защищая сигналы от перехватов и помех.
4. Долговечность в суровых условиях: Температурный диапазон -30 °C до +75 °C гарантирует работу ALSTOM PIB102A в северных ГЭС (зима -30 °C) и жарких ТЭС (лето +70 °C) без дополнительного оборудования для температурного контроля.

Примеры применения ALSTOM PIB102A в различных отраслях

• Энергетика (ТЭС, котельная): В ТЭС ALSTOM PIB102A подключен между датчиком температуры пара (4–20 мА) и защитным реле Alstom P540. При превышении температуры >540 °C (сигнал AI 19.2 мА) модуль передает точный сигнал в реле, которое активирует остановку подачи топлива, предотвращая перегрев котла.
• Газовая энергетика (ГЭС): В ГЭС ALSTOM PIB102A обрабатывает сигналы давления газа (0–10 В DC) и вибраций турбины (4–20 мА). При падении давления <0.3 МПа (сигнал AI 6.4 мА) модуль отправляет дискретный сигнал (DO) на снижение мощности турбины, защищая оборудование от повреждения.
• Распределительные субстанции: В субстанции ALSTOM PIB102A передает сигналы от датчиков напряжения линий (4–20 мА) к контроллеру Alstom Grid через IEC 61850. Оптическая связь исключает влияние электромагнитных помех, а изоляция 3 кВ AC защищает контроллер от перегрузок при нестабильности сети.
• Атомная энергетика (вспомогательная система): В АЭС ALSTOM PIB102A контролирует уровень воды в охладительных трубопроводах (AI 4–20 мА) и состояние клапанов (DI 24 В DC). При уровне <10% (сигнал AI 6.4 мА) модуль активирует резервный насос через DO канал, поддерживая безопасный режим работы.

Сравнение ALSTOM PIB102A с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ALSTOM PIB102A

Рекомендации по выбору

1. Совместимость с Alstom-системами: Выбирайте ALSTOM PIB102A если используете защитные реле Alstom P340/P540 или контроллеры Alstom Grid — интеграция гарантирует безупречную передачу данных и совместимость параметров.
2. Критические энергетические объекты: Для ТЭС, ГЭС или цифровых субстанций — ALSTOM PIB102A с изоляцией 3 кВ AC и высокой точностью — оптимальный выбор, вместо модулей с низкой защитой от помех.
3. Суровые климатические условия: Если объект расположен в регионах с температурой < -25 °C или > +70 °C — ALSTOM PIB102A с диапазоном -30 °C до +75 °C — предпочтительнее аналогов.

Меры предостережения

1. Проверка изоляции перед запуском: Используйте измеритель изоляции для проверки входных/выходных цепей ALSTOM PIB102A — снижение изоляции ниже 3 кВ AC может привести к замыканию.
2. Разделение кабелей: Монтируйте кабели аналоговых/дискретных сигналов на расстоянии >3 м от силовых линий — это снизит электромагнитные помехи и искажения сигналов.
3. Регулярная диагностика: Раз в квартал проверяйте состояние ALSTOM PIB102A через Alstom Grid Control Center — контролируйте точность преобразования и наличие ошибок, чтобы выявить проблемы на ранней стадии.
4. Ограничение сигнальных уровней: Не подавайте сигналы за пределы диапазона (AI: >10 В DC / >20 мА; DI: >24 В DC) — перегрузка повредит входные цепочки модуля.
