Описание

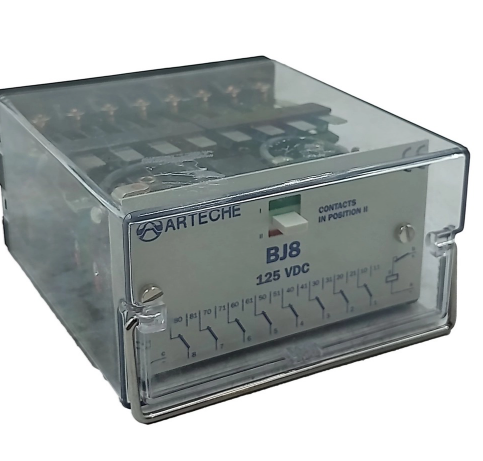

Arteche BJ-8RP — это реле защитного действия от компании Arteche, разработанное для использования в системах электроснабжения высокого и среднего напряжения. Оно предназначено для защиты линий электропередач, трансформаторов и распределительных устройств от перегрузок, коротких замыканий и других аномалий, что делает его востребованным в электростанциях, подстанциях и промышленных электросетях.
Описание продукта
Реле Arteche BJ-8RP оснащено 8 независимыми релевыми контактами, каждый из которых может работать в режимах “замкнутый/разомкнутый” при возникновении определенных условий (например, превышение тока выше номинального значения). Например, в подстанциях среднего напряжения Arteche BJ-8RP реагирует на короткое замыкание в линии, подавая сигнал на отключение выключателя через один из контактов, что предотвращает повреждение оборудования. Благодаря модульной структуре Arteche BJ-8RP можно настраивать для разных типов защит (от перегрузки, разрыва нейтрали, несимметрии фаз), что делает его универсальным для разнообразных сетей.
Arteche BJ-8RP имеет высокую скорость реакции — время срабатывания контактов ≤5 мс, что критично для защиты чувствительных компонентов электросетей. Он оснащен светодиодными индикаторами состояния каждого контакта, что упрощает визуальную диагностику, и поддерживает электрическую изоляцию между контактами (≥4 кВ), защищая от перетоков и электромагнитных помех. Реле питается от 24–110 В постоянного тока или 110–220 В переменного тока, что позволяет интегрировать его в разные системы электроснабжения.
Корпус Arteche BJ-8RP изготовлен из огнезащитного пластика с металлической рамой, класс защиты IP40, монтируется на рейку DIN в электрощитах защитных устройств. Оно функционирует в диапазоне температур от -25°C до +70°C, выдерживая вибрации до 10 Гц. Сертификация на соответствие стандартам IEC 60255 и CE подтверждает его надежность и безопасность, а долговечность контактов (до 10^6 операций) гарантирует длительный срок службы при интенсивной эксплуатации.
Технические параметры
- Тип устройства: Реле защитного действия с несколькими контактами.
- Количество контактов: 8 релевыми, независимыми.
- Тип контактов: Нормально разомкнутые (НР) и нормально замкнутые (NZ) (конфигурируемые).
- Максимальная токопроводность контактов: 5 А (продолжительный режим), 50 А (кратковременный, 1 с).
- Время срабатывания: ≤5 мс.
- Изоляция между контактами: ≥4 кВ.
- Напряжение питания: 24–110 В постоянного тока / 110–220 В переменного тока (50/60 Гц).
- Ток потребления: ≤15 мА (при 24 В постоянного тока).
- Габариты: 45 мм (ширина) × 177 мм (высота) × 120 мм (глубина).
- Класс защиты: IP40.
- Диапазон рабочих температур: -25°C — +70°C.
- Сертификаты: IEC 60255-1, CE, RoHS.
Преимущества и особенности
- Многофункциональность: 8 контактов и настраиваемые режимы делают Arteche BJ-8RP подходящим для разных типов защитных систем.
- Быстрая реакция: Время срабатывания ≤5 мс предотвращает повреждение оборудования при аномалиях.
- Высокая изоляция: Защита от электромагнитных помех и перетоков гарантирует стабильность в сложных электросетях.
- Долговечность: Большое количество операций контактов (до 10^6) снижает частоту замены.
Примеры применения
- Электростанции: В гидроэлектростанциях Arteche BJ-8RP защищает генераторы от перегрузок, отключая их при превышении тока заданного уровня.
- Промышленные электросети: В металлургических цехах он реагирует на несимметрию фаз в сетях электродвигателей, предотвращая их перегрев.
- Транспортные объекты: В электричных подземных дорогах Arteche BJ-8RP защищает линии электроснабжения от коротких замыканий, обеспечивая безопасность движения поездов.
Сравнение с конкурентами
По сравнению с аналогами от ABB (REB670 реле) и Siemens (7SJ60), Arteche BJ-8RP выделяется большим количеством контактов (8 против 4–6) и более низким током потребления. Также его модульная структура упрощает настройку под конкретные задачи, что важно для небольших и средних подстанций.
Советы по выбору и предостережения
- Тип защиты: Выбирайте Arteche BJ-8RP если требуется до 8 независимых контактов; для больших систем используйте несколько реле в комплекте.
- Напряжение питания: Убедитесь, что входное напряжение соответствует спецификации (постоянное или переменное), чтобы избежать повреждения.
- Монтаж: Устанавливайте релеисточников сильных магнитных полей (трансформаторы, двигатели) для сохранения точности срабатывания.
- Обслуживание: Регулярно проверяйте индикаторы контактов и проводите проверку на герметичность корпуса; заменяйте реле при появлении признаков износа контактов.
Arteche BJ-8RP — это надежный реле защитного действия, который обеспечивает безопасность и стабильность работы электросетей, подтверждая качество и опыт Arteche в области электроэнергетики.
