Описание
Общая информация о продукте

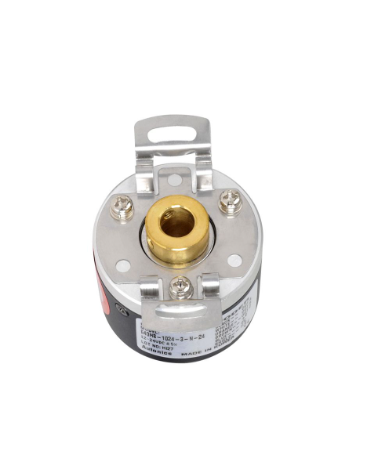

Первым делом рассматриваемый компонент — это индустриальный энкодер поворота (инкрементный энкодер) от компании Autonics, конкретно модель E40HB12-500-3-T-24 (ссылка на продукт будет предоставлена позже). Autonics E40HB12-500-3-T-24 относится к серии компактных энкодеров Autonics E40HB, разработанных для точного измерения угла поворота и скорости вращения шпинделей, валов приводов и роботов в автоматизированных системах.
Энкодер Autonics E40HB12-500-3-T-24 генерирует 500 импульсов на оборот (PPR), что обеспечивает высокую разрешающую способность для задач с требованием точности позиционирования (например, регулировка скорости конвейеров или контроль положения роботных манипуляторов). Например, в станках с ЧПУ для фрезеровки деталей Autonics E40HB12-500-3-T-24 отправляет сигналы о скорости и положении шпинделя в ПЛК, который корректирует подачу инструмента, предотвращая ошибки обработки. Благодаря металлическому корпусу и защите IP65 Autonics E40HB12-500-3-T-24 устойчиво работает в условиях промышленной пыли и влажности, что расширяет его область применения.
Технические параметры продукта
Компонент Autonics E40HB12-500-3-T-24 имеет следующие ключевые параметры (детали по ссылке на продукт):
- Тип устройства: Инкрементный энкодер поворота с оптическим принципом действия;
- Характеристики измерения:
- Количество импульсов на оборот (PPR): 500 (настраиваемый поделитель 1/2/4 через внутренние джамперы);
- Максимальная скорость вращения: 6000 об/мин (без потери сигнала);
- Разрешающая способность: 0.72° на импульс (при 500 PPR);
- Фаза сигнала: 3 канала (A, B, Z) — канал Z генерирует 1 импульс на оборот (для сброса счетчика);
- Смещение фаз A и B: 90° ±30° (для определения направления вращения);
- Электрические характеристики:
- Питание: 12–24 В DC ±10%, максимальный потребляемый ток ≤100 мА;
- Тип выхода: Транзисторный (NPN-коллекторный открытый) — совместим с большинством ПЛК;
- Максимальный ток на выход: 50 мА/канал (совокупный ток на все каналы ≤100 мА);
- Уровень сигнала: LOW ≤0.4 В, HIGH ≥2.5 В (при питании 5 В DC) / LOW ≤0.8 В, HIGH ≥11 В (при питании 24 В DC);
- Механические характеристики:
- Корпус: Алюминий с антикоррозионным покрытием, класс защиты IP65 (защита от пыли и кратковременного дувания воды);
- Тип вала: Цилиндрический, диаметр 12 мм, материал сталь 304 (упрочный);
- Максимальное осевое усилие: 50 Н;
- Максимальное радиальное усилие: 80 Н;
- Тип крепления: Фланцевое (4 отверстия M4) или нарезное крепление (опционально);
- Эксплуатационные условия:
- Рабочая температура: -10 °C – +60 °C;
- Влажность: 30–85% RH (без конденсации);
- Уровень вибрации: До 55 Гц (амплитуда 1.5 мм);
- Уровень шока: До 100 G (время воздействия 6 мс);
- Сертификации: CE, UL 508, IEC 60947-5-2, RoHS.
Преимущества и особенности
Autonics E40HB12-500-3-T-24 выделяется среди аналогов благодаря следующим преимуществам:
- Высокая разрешающая способность: 500 импульсов на оборот и канал Z для сброса счетчика делают Autonics E40HB12-500-3-T-24 идеальным для задач с требованием точности ≤1° (например, позиционирование роботов или шпинделей станков);
- Защита от внешних факторов: Корпус IP65 и алюминиевый корпус обеспечивают устойчивость к пыли, влажности и вибрациям — подходит для металлургической, деревообработной и пищевой промышленности;
- Гибкость в подключении: Поддержка питания 12–24 В DC и NPN-выход делают энкодер совместимым с ПЛК разных производителей (Siemens, ABB, Mitsubishi) без дополнительных адаптеров;
- Долговечность: Прочный вал из стали 304 и высокое устойчивость к осевым/радиальным усилиям гарантируют срок службы Autonics E40HB12-500-3-T-24 до 2000 часов непрерывной работы.
Примеры применения в отраслях
Autonics E40HB12-500-3-T-24 используется в ключевых секторах:
- Машиностроение: На станках с ЧПУ для токарной обработки контролирует скорость и положение шпинделя, обеспечивая точность обработки деталей до ±0.01 мм;
- Автомобилестроение: В линиях сборки трансмиссий измеряет угол поворота валов, проверяя правильность монтажа шестеренок и предотвращая заедание механизма;
- Логистика: В автоматизированных конвейерах с регулируемой скоростью управляет приводами, поддерживая стабильный темп движения упаковок и предотвращая их падение;
- Робототехника: В роботах-манипуляторах для сборки электроники измеряет угол поворота сочленений, корректируя траекторию движения и обеспечивая точное позиционирование компонентов.
Сравнение с конкурентами
Сравнение Autonics E40HB12-500-3-T-24 с аналоговыми инкрементными энкодерами (Omron E6B2-CWZ6C, Keyence EH303):
| Параметр | Autonics E40HB12-500-3-T-24 | Omron E6B2-CWZ6C | Keyence EH303 |
|---|---|---|---|
| PPR (импульсов на оборот) | 500 | 360 | 1000 |
| Класс защиты | IP65 | IP64 | IP67 |
| Тип выхода | NPN | NPN/PNP (опционально) | NPN |
| Максимальная скорость | 6000 об/мин | 5000 об/мин | 10000 об/мин |
Autonics E40HB12-500-3-T-24 преимуществует по балансу разрешающей способности (500 PPR) и максимальной скорости (6000 об/мин), что делает его универсальным для большинства промышленных задач. При этом он имеет более высокий класс защиты (IP65) чем Omron E6B2-CWZ6C, что расширяет его применение в влажных условиях.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Выбирайте Autonics E40HB12-500-3-T-24 для задач с требуемой разрешающей способностью 100–1000 PPR и скоростью вращения ≤6000 об/мин (станки, конвейеры, роботы). Для более высокой скорости (>6000 об/мин) рассмотрите модель Autonics E40HB12-1000-3-T-24 (1000 PPR);
- Уточните тип вала и крепления при заказе: вал диаметром 12 мм подходит для большинства приводов, а фланцевое крепление удобно для монтажа на плоские поверхности.
Предостережения
- Не превышайте максимальные осевые/радиальные усилия (50 Н/80 Н) — перегрузка вала приведет к износу подшипников и потере точности;
- Регулярно очищайте вала и корпус от пыли (раз в месяц в пыльных условиях) — загрязнение может повлиять на вращение вала или проникновение влаги в корпус;
- Не используйте Autonics E40HB12-500-3-T-24 при температуре ниже -10 °C — замерзание влаги внутри корпуса повреждает оптические компоненты.
E40HB12-500-3-T-24
