Описание

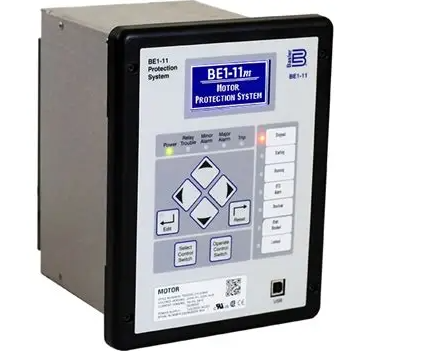

BASLER BE1-11 — это промышленный реле защиты электроустройств от компании Basler Electric, разработанное для защиты линий электропередач, трансформаторов и распределительных устройств в системах электроснабжения среднего и низкого напряжения. Оно сочетает в себе функции перегрузочной, короткозамкненной и заземлительной защиты, что делает его востребованным в электростанциях, подстанциях и промышленных энергосистемах.
Описание продукта
Реле BASLER BE1-11 оснащено микропроцессорным контроллером, который обеспечивает высокую точность измерения параметров электроэнергии (ток, напряжение, мощность) и быструю реакцию на аномалии (время отключения ≤50 мс). Например, в распределительных подстанциях BASLER BE1-11 непрерывно контролирует ток в линии электропередачи, и при возникновении короткого замыкания (ток превышает установленный порог) быстро отключает линию через контактор, предотвращая повреждение трансформаторов и кабелей.
BASLER BE1-11 поддерживает настройку параметров защиты через светодиодный дисплей и клавиатуру на корпусе, а также через программное обеспечение Basler PowerSuite via RS-485 интерфейс (протокол Modbus RTU). Это позволяет инженерам гибко настраивать пороги срабатывания (например, ток перегрузки — 1,2–10 раз номинального) и времена задержки для адаптации под специфику каждой линии.
Устройство питается от цепочки управления (24 В постоянного тока или 110–220 В переменного тока) и имеет металлический корпус с классом защиты IP40, что обеспечивает защиту от пыли и капель воды. BASLER BE1-11 функционирует в диапазоне температур от -30°C до +70°C, выдерживая вибрации до 5 Гц и электромагнитные помехи (класс EMC 3), что делает его подходящим для эксплуатации в суровых промышленных условиях.
BASLER BE1-11 оснащено светодиодными индикаторами состояния (включено/отключено, авария) и релевыми выходами (2 нормально замкнутых, 2 нормально открытых) для связи с внешними устройствами (сигнальные лампы, контроллеры SCADA). Сертификация на соответствие стандартам ANSI C37.20.1 и IEC 60255 подтверждает его надежность и соответствие международным требованиям к реле защите.
Технические параметры
- Тип устройства: Микропроцессорное реле защиты для электроэнергетических систем.
- Функции защиты: Перегрузочная (Inverse Time), короткозамкненная (Instantaneous), заземлительная (Earth Fault).
- Диапазон измерения тока: 0–100 А (сratio 100:5).
- Диапазон напряжения питания: 24 В постоянного тока, 110–220 В переменного тока (50/60 Гц).
- Интерфейсы: RS-485 (Modbus RTU), 4 дискретных входа, 4 релевых выхода.
- Время отключения: ≤50 мс при коротком замыкании.
- Габариты: 144 мм (ширина) × 144 мм (высота) × 100 мм (глубина).
- Класс защиты: IP40.
- Диапазон рабочих температур: -30°C — +70°C.
- Сертификаты: ANSI C37.20.1, IEC 60255, CE, UL 508.
Преимущества и особенности
- Многофункциональность: Комплексная защита от перегрузок, коротких замыканий и заземлений делает BASLER BE1-11 универсальным для разных типов электроустройств.
- Высокая точность: Микропроцессорное управление обеспечивает точность измерений ±0,5%, что критично для правильной настройки защиты.
- Экстремальная надежность: Работа в широком температурном диапазоне и защита от электромагнитных помех гарантируют стабильность в суровых условиях.
- Гибкая настройка: Возможность изменения параметров через дисплей или ПО позволяет адаптировать реле под специфику каждой системы.
Примеры применения
- Электростанции: В малых гидроэлектростанциях BASLER BE1-11 защищает генераторы от перегрузок при резком увеличении нагрузки в сети.
- Промышленные предприятия: На металлургических заводах он защищает линии электропитания электродвигателей рольгангов от коротких замыканий, предотвращая остановку производства.
- Жилищные комплексы: В электрощитах многоэтажных домов BASLER BE1-11 контролирует ток в распределительных линий, предотвращая перегрев кабелей и пожары.
Сравнение с конкурентами
По сравнению с аналогами от Siemens (SIPROTEC 3) и ABB (REX640), BASLER BE1-11 выделяется более компактными габаритами (144×144 мм против 190×190 мм) и низкой стоимостью, что делает его предпочтительным для небольших подстанций и промышленных объектов. Также он имеет простой интерфейс настройки, доступный для персонала с базовыми знаниями электроэнергетики.
Советы по выбору и предостережения
- Тип защищаемого объекта: Выбирайте BASLER BE1-11 для линий и трансформаторов среднего напряжения (до 35 кВ); для высоковольтных систем (выше 110 кВ) рассмотрите более мощные модели Basler.
- Напряжение питания: Убедитесь, что цепочка управления соответствует входному напряжению реле (24 В постоянного тока или 110–220 В переменного тока).
- Калибровка: Проводите калибровку реле раз в 2 года с использованием эталонных измерительных приборов для сохранения точности.
- Обслуживание: Регулярно проверяйте состояние релевых контактов и обновляйте прошивку через PowerSuite для улучшения функциональности.
BASLER BE1-11 — это надежный и компактный инструмент для защиты электроэнергетических систем, который сочетает высокую эффективность с простотой эксплуатации, подтверждая качество продукции Basler Electric.
