Описание

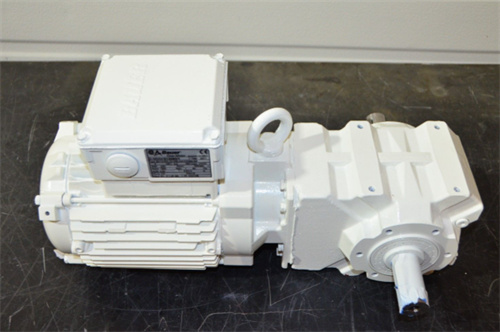

Bauer BK10-74VH-N/C2-MK-AKM6 — это компактная редукторно-моториная агрегатная установка от компании Bauer Gear Motor, разработанная для приложений с требованием высокого момента на умеренных скоростях. Она сочетает электродвигатель переменного тока с многоступенчатым редуктором, что делает её идеальной для конвейерных систем, автоматизированных ворот и подъемных механизмов небольшой грузоподъемности.
Описание продукта
Агрегат Bauer BK10-74VH-N/C2-MK-AKM6 оснащен асинхронным двигателем переменного тока 230/400 В (50 Гц) и редуктором с передаточным отношением 50:1, обеспечивая номинальный момент 15 Нм при скорости вала 145 об/мин. Например, в логстических центрах Bauer BK10-74VH-N/C2-MK-AKM6 управляет приводом конвейеров для сортировки посылок, гарантируя плавное перемещение и точное остановление на позициях сканирования. Благодаря модульной конструкции Bauer BK10-74VH-N/C2-MK-AKM6 можно оснастить дополнительными опциями — например, энкодером для обратной связи или электромагнитным тормозом для экстренного остановки.
Bauer BK10-74VH-N/C2-MK-AKM6 имеет встроенную защиту от перегрузки через термистор в обмотке двигателя, который отключает питание при температуре выше 150°C. Она поддерживает сигналы управления через контактор или реле (24 В постоянного тока), что упрощает интеграцию с контроллерами PLC. Редуктор оснащен специальным смазочным составом для долговечной работы (сервисный интервал до 10 000 часов), а двигатель оснащен радиатором для эффективного охлаждения в режиме длительной эксплуатации.
Корпус Bauer BK10-74VH-N/C2-MK-AKM6 изготовлен из алюминиевого сплава с антикоррозионным покрытием, класс защиты IP54, обеспечивая защиту от пыли и капель воды. Агрегат монтируется на рейку DIN или через фланцевое крепление, функционирует в диапазоне температур от -10°C до +60°C, выдерживая вибрации до 8 Гц. Сертификация на соответствие стандартам CE и ISO 9001 подтверждает её надежность, а стандартные размеры позволяют заменить аналогичные агрегаты без изменения монтажных конструкций.
Технические параметры
- Тип устройства: Редукторно-моториная агрегатная установка с асинхронным двигателем.
- Номинальный момент: 15 Нм.
- Номинальная скорость вала редуктора: 145 об/мин.
- Передаточное отношение редуктора: 50:1.
- Тип двигателя: Асинхронный, 230/400 В переменного тока (50 Гц).
- Мощность двигателя: 0,37 кВт.
- Защита: Термистор в обмотке (класс F).
- Вход управления: 24 В постоянного тока (релевыый).
- Напряжение питания: 230/400 В переменного тока.
- Ток потребления: 2,1/1,2 А (при 230/400 В).
- Габариты: 100 мм (ширина) × 160 мм (высота) × 200 мм (длина).
- Класс защиты: IP54.
- Диапазон рабочих температур: -10°C — +60°C.
- Сертификаты: CE, ISO 9001, RoHS.
Преимущества и особенности
- Долговечность: Bauer BK10-74VH-N/C2-MK-AKM6 оснащена герметичным редуктором с длительным сервисным интервалом, что снижает затраты на обслуживание.
- Гибкость монтажа: Возможность установки на рейку DIN или фланс делает её подходящей для разных конструкций.
- Эффективная защита: Термистор и класс изоляции F гарантируют защиту двигателя от перегрева.
- Универсальность: Совместима с большинством контроллеров PLC через стандартные сигналы управления.
Примеры применения
- Конвейерные системы: В пищевых цехах Bauer BK10-74VH-N/C2-MK-AKM6 приводит в движение ленты для транспортировки упаковок, регулируя скорость под операцию сортировки.
- Автоматизированные ворота: На промышленных объектах она управляет движением распашных ворот, обеспечивая их плавное открытие и закрытие.
- Подъемные платформы: В небольших складах агрегат приводит в движение механизмы подъема контейнеров с грузом до 100 кг, гарантируя стабильность позиции.
Сравнение с конкурентами
По сравнению с аналогами от SEW-Eurodrive (DRE..80) и NORD (SK 50E), Bauer BK10-74VH-N/C2-MK-AKM6 выделяется более компактными габаритами при схожем моменте и мощности. Также её сервисный интервал (10 000 часов) превосходит многие конкуренты (часто 6 000–8 000 часов), что снижает частоту технического обслуживания.
Советы по выбору и предостережения
- Грузоподъемность: Выбирайте Bauer BK10-74VH-N/C2-MK-AKM6 для приложений с моментом до 15 Нм; для больших нагрузок (до 25 Нм) рассмотрите модель BK10-74VH с передаточным отношением 75:1.
- Условия эксплуатации: Для помещений с высокой влажностью (например, склады овощей) рекомендуется дополнительная защита корпуса, так как класс IP54 не защищает от интенсивных струй воды.
- Питание: Убедитесь, что сеть соответствует напряжению 230/400 В; для сетей 110 В требуется адаптер.
- Обслуживание: Проверяйте состояние редуктора на наличие утечек смазки раз в 6 месяцев; заменяйте смазку по истечении сервисного интервала.
Bauer BK10-74VH-N/C2-MK-AKM6 — это надежная и компактная редукторно-моториная установка, которая обеспечивает эффективное управление в системах автоматизации, подтверждая качество и опыт Bauer Gear Motor в области приводных решений.
BK10-74VH-N/C2-MK-AKM6
