Описание
Общее описание продукта

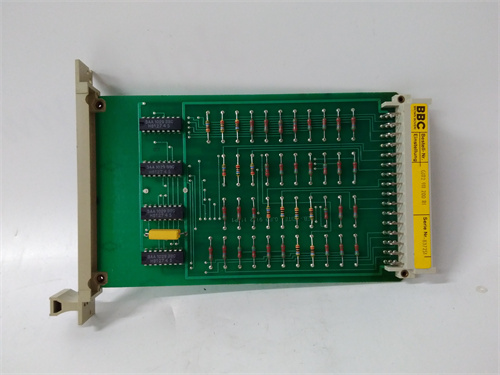

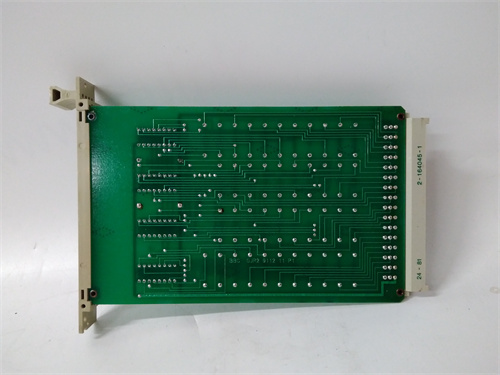

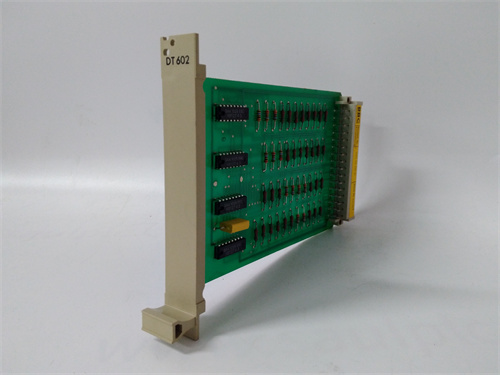

Основным объектом рассмотрения — BBC DT602 (ссылка на продукт: [вставить ссылку]). Это промышленный цифровой контроллер компании BBC Brown Boveri (ныне интегрированная в группа ABB, легендарный производитель электрооборудования), разработанный для автоматизации средних и крупных промышленных процессов — широко применяемых в энергетике (котлы, турбины), металлургии (плавильные печи), нефтегазовой промышленности (компрессорные станции) и химической промышленности (реакторные установки). BBC DT602 сочетает в себе функции логического управления, регулирования и мониторинга, обеспечивая высокую надежность и стабильность в условиях суровой эксплуатации (высокие температуры, вибрации, электромагнитные помехи). Благодаря модульной архитектуре, обратной совместимости с устаревшими системами BBC и поддержкой стандартных промышленных протоколов, BBC DT602 стал ключевым компонентом в проектах, где требуется модернизация старых установок без полной замены оборудования. Особенно ценной является его простота в программировании и обслуживании, а также совместимость с модулями I/O BBC, что делает контроллер идеальным для длительной эксплуатации в критических системах.
Технические параметры продукта
- Тип устройства: Универсальный цифровой контроллер с модульной архитектурой
- Процессорная часть:
- Процессор: 16-битный микроконтроллер BBC Custom 68HC16, тактовая частота 16 МГц
- Оперативная память (RAM): 64 КБ (с защитой от сбоев ECC)
- Постоянная память (EPROM): 128 КБ (для хранения программы и конфигурации)
- CMOS RAM: 32 КБ (с батарейным питанием для сохранения данных при отключении)
- Входные/выходные возможности:
- Поддержка модулей I/O: Дискретные (цифровые) и аналоговые модули BBC (до 128 каналов в сумме)
- Типы сигналов:
- Дискретные входы/выходы: 24 В DC / 220 В AC (до 64 каналов каждого типа)
- Аналоговые входы/выходы: 4–20 мА DC, 0–10 В DC (до 32 каналов каждого типа)
- Максимальное количество подключенных модулей: 8 (через внутреннюю шину BBC)
- Протоколы связи:
- Основные протоколы: Modbus RTU, Profibus DP, BBC Proprietary Bus (для связи с модулями I/O)
- Интерфейсы: 2 портa RS-485, 1 порт Ethernet (опционально через модуль расширения)
- Электрические характеристики:
- Питание: 24 В DC ±10% / 110–220 В AC (двуфазное)
- Потребляемая мощность: ≤ 25 Вт
- Изоляция: Галваническая изоляция 1000 В AC между каналами и внешними устройствами
- Класс безопасности: Согласно IEC 61010-1 (электробезопасность), EN 50159 (для зон с взрывоопасными средами)
- Операционные условия:
- Рабочая температура: от 0 °C до +60 °C
- Влажность: До 90% (без конденсации)
- Устойчивость к вибрациям: 10 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно IEC 61000-4-2/3/5
- Габаритные размеры: 483 мм × 305 мм × 152 мм (19-дюймовый корпус для монтажа в стойку)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах)
- Дополнительные функции: LED-индикаторы состояния контроллера и модулей, самодиагностика (проверка памяти и I/O), логирование событий (последние 50 записей), поддержка режима горячей замены модулей I/O, сертификации CE, UL и ISO 9001
Преимущества и особенности
- Высокая надежность в критических процессах: BBC DT602 основан на промышленном микроконтроллере с защитой ECC и батарейным питанием CMOS RAM — например, на плавильной печи металлургического завода он работает 24/7 без сбоев, регулируя температуру расплава и подачу топлива. Батарейное питание гарантирует сохранение программы и данных даже при длительных отключениях питания (до 72 часа).
- Модульность и расширяемость: Поддержка до 8 модулей I/O позволяет адаптировать BBC DT602 к различным задачам — например, на компрессорной станции он подключает 2 модуля аналоговых входов (для датчиков давления) и 2 модуля дискретных выходов (для управления клапанами), а при необходимости можно добавить модуль Ethernet для интеграции в сети предприятия.
- Простота программирования и обслуживания: Программирование BBC DT602 осуществляется через стандартное ПО BBC Control Panel (поддерживает язык функциональных блоков FBD и инструкций в языках Си) — инженерам с опытом работы с PLC легко адаптируются к интерфейсу. Горячая замена модулей I/O сокращает время простоя при обслуживании, не требуя остановки всего процесса.
- Обратная совместимость с системами BBC: BBC DT602 полностью совместим с устаревшими модулями I/O и программами контроллеров BBC DT600/DT601 — это позволяет модернизировать старые установки без переписывания программ и замены всех компонентов, что особенно важно для предприятий с длительной эксплуатационной историей (например, нефтеперерабатывающие заводы с 25-летней системой автоматизации).
- Устойчивость в суровых промышленных условиях: Работа в диапазоне температур 0 °C до +60 °C и устойчивость к вибрациям 10 g делают BBC DT602 подходящим для эксплуатации в котельных ТЭЦ (высокие температуры) и на нефтегазовых платформах (вибрации, влажность). Галваническая изоляция 1000 В AC защищает контроллер от электромагнитных помех от соседнего электрооборудования.
Случаи применения в отраслях
- Металлургия (плавильные печи): BBC DT602 управляет плавильной печей для производства стали, подключен к 4 модулям I/O (2 аналоговых для датчиков температуры, 2 дискретных для управления горелочными клапанами). Контроллер регулирует температуру расплава с точностью ±5 °C, подачу кислорода и удаление шлака, обеспечивая качество стали и предотвращая перегрев печи.
- Энергетика (котлы ТЭЦ): BBC DT602 интегрируется с котлом на природном газе, подключен к модулям аналоговых входов (датчики температуры пара и давления) и дискретных выходов (контакторы насосов и вентиляторов). Контроллер оптимизирует расход газа в зависимости от нагрузки на котел, снижая энергопотребление на 10–15%.
- Нефтегазовая промышленность (компрессорные станции): BBC DT602 управляет центробежным компрессором, подключен к модулям I/O (датчики давления газа и скорости ротора). Контроллер регулирует скорость компрессора через серво-двигатель, поддерживая стабильное выходное давление (±0,1 МПа) и защищая компрессор от перегрузки при закупорке труб.
- Химическая промышленность (реакторные установки): BBC DT602 контролирует реакторный процесс синтеза химических веществ, подключен к модулям аналоговых входов (датчики концентрации реагентов) и выходов (дозирующие насосы). Контроллер регулирует подачу реагентов с точностью ±0,5%, предотвращая опасные реакции и обеспечивая соответствие продукта стандартам.
Сравнение с конкурентами
В таблице ниже представлено сравнение BBC DT602 с аналогичными контроллерами того же поколения:
| Параметр | BBC DT602 | Siemens S5-115U | ABB MasterPiece 200/10 |
|---|---|---|---|
| Процессор | 16-битный (16 МГц) | 16-битный (12 МГц) | 16-битный (16 МГц) |
| Максимальное количество каналов I/O | 128 | 128 | 128 |
| Поддерживаемые протоколы | Modbus RTU, Profibus DP | Profibus DP, Siemens PPI | Modbus RTU, ABB H1 |
| Обратная совместимость | С модулями BBC DT600/DT601 | С модулями S5 | С модулями ABB MasterPiece |
| Цена (примерная) | Средняя | Высокая | Высокая |
Ключевые различия: BBC DT602 выделяется более высокой тактовой частотой процессора (16 МГц) по сравнению с Siemens S5-115U и лучшей совместимостью с устаревшими системами BBC. ABB MasterPiece 200/10 имеет аналогичную спецификацию, но ограниченную распространенность. Для проектов с существующими модулями BBC и требованиями к надежности в критических процессах BBC DT602 является оптимальным выбором.
Советы по выбору
- Проверьте совместимость с существующими модулями: BBC DT602 полностью совместим с модулями I/O BBC DT600/DT601. Если на предприятии уже используется оборудование BBC, контроллер подключится без дополнительных адаптеров.
- Оцените требования к количеству каналов: 128 каналов I/O достаточно для средних и крупных проектов (одна плавильная печа, группа компрессоров). Для более крупных систем (> 128 каналов) используйте сеть из нескольких BBC DT602 через Profibus DP.
- Учтите условия эксплуатации: В цехах с температурой > 50 °C или влажностью > 85% стабильность BBC DT602 (0 °C до +60 °C) гарантирует надежность. Для экстремальных условий (температура < 0 °C) используйте термостатизированные щиты.
- Определите требуемый протокол связи: Если нужна интеграция в сети с Modbus RTU или Profibus DP, BBC DT602 — идеальный выбор. Для проектов с требуемым Ethernet подключите опциональный модуль расширения BBC ET601.
Меры предосторожности
- Программируйте только через официальное ПО: Используйте только ПО BBC Control Panel для написания и загрузки программ — несанкционированное ПО может привести к повреждению памяти или искажению логики работы BBC DT602.
- Регулярно выполняйте резервное копирование: Каждый месяц сохраняйте программу и конфигурацию на внешнем носителе — это позволит быстро восстановить контроллер при потере данных или повреждении EPROM.
- Отключите питание при замене модулей: 尽管 поддерживается горячая замена модулей I/O, при первом монтаже или замене критических модулей (например, модуля питания) отключите питание контроллера — это предотвращает риск нестабильной работы и повреждения компонентов.
- Проводите регулярную диагностику: Каждый квартал выполняйте полную проверку через BBC Control Panel, включая тестирование I/O каналов и проверку батарейного питания — это выявит скрытые дефекты (например, снижение емкости батареи) до возникновения критических сбоев.
- Ограничивайте доступ к контроллеру: Используйте парольную защиту с разными уровнями доступа (оператор, инженер, администратор) — несанкционированные изменения в программе BBC DT602 могут привести к неправильной работе процесса и аварии.
