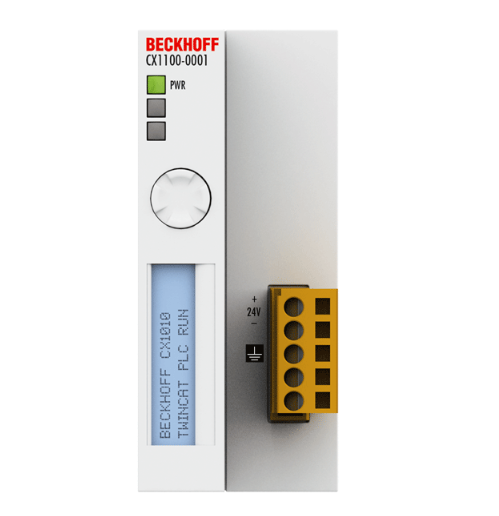

BECKHOFF CX1100-0001

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики процессора и памяти:
  • Процессор — ARM Cortex-A8 (одно ядро, частота 600 МГц, достаточная для обработки 500+ сигналов ввода-вывода и выполнения стандартных логических программ);
  • Оперативная память (RAM) — 256 МБ DDR2 (для запуска системы TwinCAT и работы с программами в реальном времени);
  • Постоянная память (Flash) — 512 МБ (для хранения операционной системы, программ контроллера и конфигурационных данных);
  • Поддержка расширенной памяти — слот для microSD карты (до 16 ГБ, для архивирования логов производительности или резервного копирования конфигурации).
• Характеристики коммуникации и интерфейсов:
  • Поддерживаемые промышленные протоколы — EtherCAT (скорость передачи до 100 Мбит/с, циклическое обновление до 5 мс), Modbus RTU/TCP (для совместимости с сторонним оборудованием);
  • Сетевые интерфейсы — 1 порт Ethernet (RJ45, 10/100 Мбит/с, для подключения к сети EtherCAT и внешним системам);
  • Встроенные входы/выходы — 6 цифровых входов (24 В DC, фотоинодные, защита от короткого замыкания) + 4 цифровых выхода (24 В DC, транзисторные, максимальный ток 0.3 А/канал);
  • Дополнительные интерфейсы — 1 порт USB 2.0 (для подключения флеш-накопителей или клавиатуры) + 1 порт RS485 (для Modbus RTU и диагностики).
• Характеристики конструкции и эксплуатации:
  • Тип монтажа — на шину DIN 35 мм (стандартный, занимает 2 модуля DIN);
  • Размеры — 35 мм × 90 мм × 110 мм (ультракомпактные габариты, идеально для щитов с плотным размещением);
  • Материал корпуса — пластик PA66 с добавлением стекловолокна (устойчивый к механическим повреждениям и умеренным химическим воздействиям);
  • Класс защиты корпуса — IP20 (для монтажа внутри закрытых щитов, защита от контактов пальцами);
  • Температурный диапазон работы — -20 °C до +55 °C (устойчив к умеренным перепадам температуры);
  • Максимальная относительная влажность — 90% (без конденсации, подходит для влажных сред: например, пищевая промышленность, лаборатории).
• Характеристики программного обеспечения и надежности:
  • Операционная система — Windows Embedded CE 6.0 (стабильная ОС с низкими требованиями к ресурсам);
  • Среда программирования — TwinCAT 2 (базовая версия) / TwinCAT 3 (совместима, для расширенных функций);
  • Сертификации — CE, UL, CSA (соответствие международным стандартам безопасности и электромагнитной совместимости);
  • Средний наработанный ресурс до первого обслуживания (MTBF) — 500 000 часов (по данным производителя).

Преимущества и особенности

• Ультракомпактность и оптимизация пространства: Размеры 2 модулей DIN у BECKHOFF CX1100-0001 позволяют размещать контроллер в миниатюрных распределительных щитах — например, в лабораторном оборудовании (анализаторы, смесители) или встроенных системах (управление вентиляцией промышленных кабинетов). Это сокращает общую площадь оборудования на 40–50% по сравнению с стандартными контроллерами.
• Простота интеграции с экосистемой BECKHOFF: BECKHOFF CX1100-0001 автоматически распознаёт подключенные модули BECKHOFF EL 系列 через сеть EtherCAT — достаточно подключить модуль к шине, и контроллер загружает необходимые драйверы без ручной настройки. Это упрощает модернизацию систем (например, добавление новых датчиков температуры) и сокращает время монтажа до 1 часа.
• Низкое энергопотребление и устойчивость: Потребляемая мощность BECKHOFF CX1100-0001 не превышает 3 Вт (при номинальной нагрузке), что делает его подходящим для систем с ограниченным источником питания (например, автономные лабораторные установки на батарейках). Устойчивость к влажности 90% и температуре +55 °C расширяет его применение в средах с нестандартными условиями.
• Совместимость с основными промышленными протоколами: Поддержка EtherCAT и Modbus RTU/TCP у BECKHOFF CX1100-0001 обеспечивает совместимость не только с оборудованием BECKHOFF, но и с сторонними устройствами — например, датчики Siemens или панели оператора Allen-Bradley. Это избавляет от необходимости использования дополнительных адаптеров и снижает общую стоимость проекта.
• Доступная среда программирования TwinCAT: Для BECKHOFF CX1100-0001 доступна бесплатная базовая версия TwinCAT 2, которая поддерживает все языки IEC 61131-3 (Ladder Diagram, Structured Text и др.). Это удобно для начинающих разработчиков или небольших компаний, так как не требует дополнительных затрат на программное обеспечение. Детальные руководства по настройке TwinCAT доступны по ссылке: [ссылка на продукт BECKHOFF CX1100-0001].

Примеры применения в отраслях

• Лабораторное оборудование (автоматизированный анализатор воды): В анализаторе BECKHOFF CX1100-0001 управляет 4 клапанами подачи реагентов (через встроенные выходы 24 В DC) и обрабатывает сигналы от 6 датчиков (pH, температура, концентрация растворов — через модули BECKHOFF EL1004). Порт USB используется для экспорта результатов анализа в компьютер, а низкое энергопотребление позволяет работать от батарейки при отсутствии сети. Конкретные кейсы можно найти по ссылке: [ссылка на продукт BECKHOFF CX1100-0001].
• Пищевая промышленность (линия упаковки печенья): На линии BECKHOFF CX1100-0001 управляет 2 упаковочными механизмами (через модули BECKHOFF EL2004) и обрабатывает сигналы от 4 датчиков присутствия печенья (через встроенные входы). Протокол Modbus TCP передаёт данные о производительности (количество упаковок в час) в центральную систему мониторинга. Компактность контроллера позволяет размещать его в щите на самой линии, а устойчивость к влажности 90% предотвращает сбои в работе.
• Техническое обслуживание (автоматизированная система мониторинга температуры в серверных) : В серверном центре BECKHOFF CX1100-0001 считывает данные от 8 датчиков температуры (через модули BECKHOFF EL1008) и управляет 3 вентиляторами (через встроенные выходы). При превышении температуры >25 °C контроллер автоматически включает вентиляторы и отправляет алерт через Ethernet в систему управления. Ультракомпактный дизайн позволяет монтировать контроллер в свободных местах серверного стойка.
• Мебельное производство (линия обработки древесины) : На линии BECKHOFF CX1100-0001 управляет 1 механизмом подачи доски (через привод BECKHOFF AM 系列) и обрабатывает сигналы от 3 датчиков положения (через встроенные входы). Протокол EtherCAT обеспечивает синхронизацию движения механизма и считывания данных, а средняя память Flash 512 МБ хранит логи работы за последние 7 дней.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для миниатюрных систем (лабораторное оборудование, встроенные контроллеры) выбирайте BECKHOFF CX1100-0001 — его размеры 2 модуля DIN и низкое энергопотребление делают его идеальным для щитов с плотным размещением, в то время как крупные контроллеры не подойдут.
  2. Если проект использует оборудование BECKHOFF (модули EL 系列，приводы AM 系列), BECKHOFF CX1100-0001 обеспечит бесшовную интеграцию через EtherCAT — не потребуется дополнительная настройка драйверов, что сокращает время запуска системы.
  3. Для проектов с ограниченным бюджетом BECKHOFF CX1100-0001 подходит благодаря бесплатной версии TwinCAT 2 — нет необходимости покупать дорогое программное обеспечение, как для некоторых конкурентных моделей. Детали по выбору доступны по ссылке: [ссылка на продукт BECKHOFF CX1100-0001].
• Предостережения:
  1. Не превышайте максимальный ток на встроенные выходы: Работа BECKHOFF CX1100-0001 с током >0.3 А/канал приведет к перегреву транзисторов и повреждению контроллера — для нагрузок выше 0.3 А используйте внешние реле или модули BECKHOFF EL2004.
  2. Соблюдайте температурный диапазон: Не эксплуатируйте BECKHOFF CX1100-0001 за пределами диапазона -20 °C/+55 °C — это приведет к снижению производительности или полному отказу контроллера (например, в холодных складах ниже -20 °C используйте дополнительное обогревание).
  3. Защищайте интерфейсы от влаги: При монтаже в влажных средах (пищевая промышленность) используйте защитные крышки для портов USB и RS485 BECKHOFF CX1100-0001 — это предотвращает коррозию контактов и короткое замыкание.
  4. Регулярно создавайте резервные копии: Каждую неделю делайте резервную копию конфигурации BECKHOFF CX1100-0001 на microSD карту — в случае сбоя это позволит быстро восстановить работу контроллера без повторного программирования.
