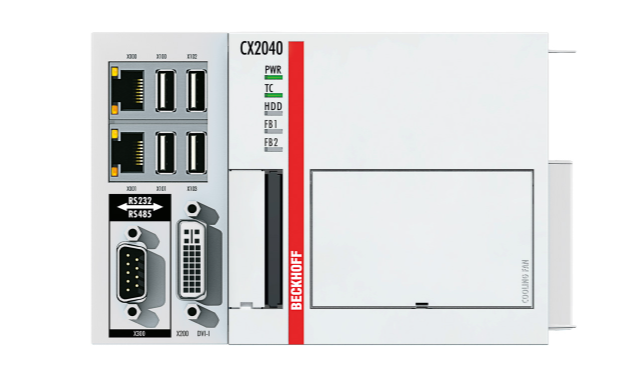

BECKHOFF CX2040-0100-1002

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики процессора и памяти:
  • Процессор — Intel Atom x5-E3940 (четыре ядра, частота 1.6 ГГц, Turbo Boost до 2.2 ГГц, способен обрабатывать 5000+ сигналов ввода-вывода и выполнять сложные алгоритмы управления);
  • Оперативная память (RAM) — 4 ГБ DDR3L (для параллельного запуска TwinCAT 3, обработки данных в реальном времени и работы с внешними системами);
  • Постоянная память (SSD) — 64 ГБ (для хранения операционной системы Windows 10 IoT Enterprise, программ контроллера, архивов данных и драйверов);
  • Поддержка расширенной памяти — слот для mSATA SSD (до 1 ТБ, для увеличения объёма хранения архивных данных).
• Характеристики коммуникации и интерфейсов:
  • Поддерживаемые промышленные протоколы — EtherCAT (скорость передачи до 1 Гбит/с, циклическое обновление до 100 мкс), PROFINET IRT, Ethernet/IP, Modbus TCP, OPC UA (для связи с системами верхнего уровня MES/ERP);
  • Сетевые интерфейсы — 2 порта Gigabit Ethernet (RJ45, для EtherCAT и внешней сети) + 1 порт Ethernet (опциональный, для диагностики);
  • Встроенные входы/выводы — 8 цифровых входов (24 В DC, фотоинодные, защита от короткого замыкания) + 4 цифровых выхода (24 В DC, транзисторные, максимальный ток 0.5 А/канал);
  • Дополнительные интерфейсы — 2 порта USB 3.0 (для высокоскоростного подключения внешних устройств), 1 порт RS232/RS485 (для подключения старой периферии), 1 слот PCIe Mini (для расширяющих карт, например, Wi-Fi/Bluetooth).
• Характеристики конструкции и эксплуатации:
  • Тип монтажа — на шину DIN 35 мм (стандартный, занимает 6 модулей DIN);
  • Размеры — 105 мм × 140 мм × 180 мм (модульный дизайн, позволяет добавлять расширяющие блоки);
  • Материал корпуса — алюминиевый сплав (высокое теплоотводимое, предотвращает перегрев процессора при длительной работе);
  • Класс защиты корпуса — IP20 (для монтажа внутри закрытых распределительных щитах);
  • Температурный диапазон работы — -25 °C до +60 °C (устойчив к суровым промышленным условиям);
  • Максимальная относительная влажность — 95% (без конденсации, подходит для влажных производств: например, пищевая промышленность, бумажные заводы).
• Характеристики программного обеспечения и надежности:
  • Операционная система — Windows 10 IoT Enterprise (стабильная ОС для промышленных контроллеров, поддерживает современные приложения);
  • Среда программирования — TwinCAT 3 (поддерживает языки IEC 61131-3, C/C++, MATLAB/Simulink для сложных алгоритмов);
  • Сертификации — CE, UL, CSA, ATEX (соответствие международным стандартам безопасности и электромагнитной совместимости);
  • Средний наработанный ресурс до первого обслуживания (MTBF) — 700 000 часов (по данным производителя, подтверждает высокую надежность).

Преимущества и особенности

• Высокая производительность и реальное время: Процессор Intel Atom x5-E3940 и протокол EtherCAT у BECKHOFF CX2040-0100-1002 обеспечивают циклическое обновление данных до 100 мкс — критично для сложных систем, например, многоосевых станков с ЧПУ, где требуется синхронизация движения 8+ осей с погрешностью ≤1 мкс. Контроллер одновременно обрабатывает 5000+ сигналов ввода-вывода и выполняет алгоритмы управления роботами.
• Модульная архитектура и расширяемость: BECKHOFF CX2040-0100-1002 легко расширяется за счёт подключения модулей BECKHOFF EL/EP 系列 через EtherCAT или слота PCIe Mini — можно добавить модули аналоговых сигналов, каналы коммуникации или карты беспроводной связи без замены контроллера. Это позволяет адаптировать систему к изменяющимся требованиям производства (например, добавление новой линии упаковки).
• Интеграция с системами верхнего уровня: Поддержка протокола OPC UA у BECKHOFF CX2040-0100-1002 обеспечивает связь с системами MES (Manufacturing Execution System) и ERP (Enterprise Resource Planning) — данные о производительности, ошибках и расходе материалов автоматически передаются в центральные системы, что упрощает анализ эффективности и планирование производства.
• Совместимость с экосистемой BECKHOFF: BECKHOFF CX2040-0100-1002 автоматически синхронизируется с приводами BECKHOFF AX5000 系列 и панелями BECKHOFF CP9000 系列 — через TwinCAT 3 можно одновременно настраивать контроллер, приводы и интерфейс оператора, что сокращает время запуска проекта на 30–40%. Детальные руководства по интеграции доступны по ссылке: [ссылка на продукт BECKHOFF CX2040-0100-1002].
• Устойчивость к суровым условиям: Алюминиевый корпус и широкий температурный диапазон (-25 °C/+60 °C) делают BECKHOFF CX2040-0100-1002 подходящим для эксплуатации в суровых средах — например, в металлургических цехах (высокие температуры) или холодных складах (низкие температуры), где стандартные контроллеры не выдерживают эксплуатационных условий.

Примеры применения в отраслях

• Машиностроение (10-осевой станок с ЧПУ для обработки авиационных деталей): На станке BECKHOFF CX2040-0100-1002 управляет 10 приводами BECKHOFF AX5000 系列 (движение инструмента и подача детали) и обрабатывает сигналы от 32 датчиков точности (через модули BECKHOFF EL1809). Протокол EtherCAT обеспечивает циклическое обновление за 150 мкс, что гарантирует обработку деталей с погрешностью ≤0.0005 мм. Данные о процессе передаются через OPC UA в систему MES для анализа производительности. Конкретные кейсы можно найти по ссылке: [ссылка на продукт BECKHOFF CX2040-0100-1002].
• Автомобильная промышленность (линия сборки кузова автомобилей): На линии BECKHOFF CX2040-0100-1002 управляет 5 роботами сварки, 8 конвейерами и 40 датчиками контроля положения (через модули BECKHOFF EP2314). Контроллер синхронизирует работу роботов и конвейеров, обеспечивая производительность 60 кузовов в час. В случае ошибки (например, обрыв кабеля) автоматическая диагностика TwinCAT 3 быстро локализует неисправность, сокращая время простоя до 10 минут.
• Логистика (автоматизированный склад с AGV-роботами): В складе BECKHOFF CX2040-0100-1002 управляет 20 AGV-роботами (автоматическими транспортными средствами) и 50 датчиками уровня товаров (через модули BECKHOFF EL2008). Через Ethernet/IP контроллер получает данные о заказах из системы ERP и оптимизирует маршруты роботов, сокращая время доставки товаров на 25%. Высокая производительность позволяет обрабатывать 100+ заказов одновременно.
• Электроника (линия производства микросхем): На линии BECKHOFF CX2040-0100-1002 управляет 12 станциями проверки микросхем и 16 конвейерами с точным позиционированием. Протокол PROFINET IRT обеспечивает синхронизацию станций проверки, а данные о качестве продукции архивируются на SSD контроллера (64 ГБ) для последующего анализа. Устойчивость к электромагнитным помехам предотвращает ошибки в чувствительных измерениях.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для сложных систем в реальном времени (многоосевые станки, линии с роботами) выбирайте BECKHOFF CX2040-0100-1002 — его цикл обновления 100 мкс и мощный процессор гарантируют точную синхронизацию устройств, в то время как конкуренты не обеспечивают такого скорости.
  2. Если проект требует интеграции с системами MES/ERP, BECKHOFF CX2040-0100-1002 с поддержкой OPC UA является оптимальным выбором — данные автоматически передаются в центральные системы, избавляя от необходимости использования дополнительных шлюзов.
  3. Для проектов с планируемым расширением (добавление приводов, модулей) BECKHOFF CX2040-0100-1002 подходит благодаря модульной архитектуре — можно расширить функциональность без замены контроллера. Детали по выбору доступны по ссылке: [ссылка на продукт BECKHOFF CX2040-0100-1002].
• Предостережения:
  1. Не превышайте максимальный ток на встроенные выходы: Работа BECKHOFF CX2040-0100-1002 с током >0.5 А/канал приведет к повреждению транзисторов — для нагрузок выше 0.5 А используйте внешние реле или модули BECKHOFF EL2008.
  2. Соблюдайте правила теплоотвода: Алюминиевый корпус BECKHOFF CX2040-0100-1002 требует свободного пространства вокруг (минимум 10 мм с каждой стороны) и принудительной вентиляции в щитах при температурах выше +40 °C — перегрев процессора снижает производительность и сокращает срок службы.
