Описание
Общая характеристика продукта

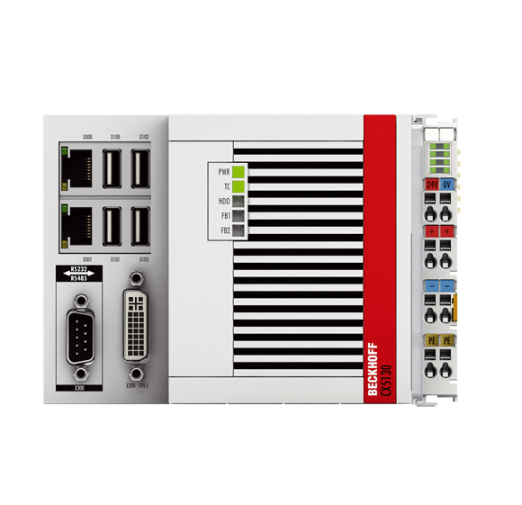

Первым делом рассмотрим высокопроизводительный промышленный контроллер от бренда Beckhoff — модель CX5130-0112, предназначенный для управления сложными автоматизированными системами (например, многоосевые станки с ЧПУ, интегрированные линии производства, системы мониторинга критических процессов) в условиях, где требуется сочетание высокой производительности, расширяемости и устойчивости к суровым промышленным факторам. Полную информацию о Beckhoff CX5130-0112 — включая технические спецификации, руководства по программированию и схемы интеграции — можно найти по ссылке: [ссылка на продукт Beckhoff CX5130-0112] (при получении окончательной ссылки она будет вставлена в это место). Контроллер Beckhoff CX5130-0112 основан на платформе Beckhoff TwinCAT 3, которая поддерживает стандарты IEC 61131-3 и позволяет реализовывать сложные алгоритмы (включая робототехнику, обработку данных в реальном времени и связь с системами верхнего уровня). Он идеально совместим с модулями ввода-вывода Beckhoff EL/EP 系列 (например, EL1088, EP3314), панелями оператора Beckhoff CP2000 系列 и приводами Beckhoff AX5000 系列，что делает Beckhoff CX5130-0112 универсальным решением для проектов, где требуется интеграция множества устройств. Благодаря мощному процессору и защищённой конструкции, Beckhoff CX5130-0112 успешно применяется в отраслях от машиностроения до фармацевтики, где стабильность и точность являются критическими факторами.
Параметры продукта
Технические параметры Beckhoff CX5130-0112 (подробные данные в официальной документации по ссылке: [ссылка на продукт Beckhoff CX5130-0112]):
-
Характеристики процессора и памяти:
- Процессор — Intel Core i3-7100U (двойное ядро, 4 потока, частота 2.4 ГГц, без Turbo Boost, способен обрабатывать 4000+ сигналов ввода-вывода и выполнять параллельно несколько ресурсоемких задач);
- Оперативная память (RAM) — 4 ГБ DDR4 (для запуска TwinCAT 3, работы с данными в реальном времени и подключения внешних систем MES/ERP);
- Постоянная память (SSD) — 64 ГБ (для хранения операционной системы Windows 10 IoT Enterprise LTSC, программ контроллера, архивов данных и драйверов периферии);
- Поддержка расширенной памяти — слот для mSATA SSD (до 1 ТБ, для увеличения объёма хранения архивных данных или резервных копий конфигурации).
-
Характеристики коммуникации и интерфейсов:
- Поддерживаемые промышленные протоколы — EtherCAT (скорость передачи до 1 Гбит/с, циклическое обновление до 100 мкс), PROFINET IRT, Ethernet/IP, Modbus TCP, OPC UA (для связи с системами MES/ERP и облачными платформами);
- Сетевые интерфейсы — 2 порта Gigabit Ethernet (RJ45, один для EtherCAT, один для внешней сети);
- Встроенные входы/выходы — 12 цифровых входов (24 В DC, фотоинодные, защита от короткого замыкания и обратного полярности) + 8 цифровых выходов (24 В DC, транзисторные, максимальный ток 0.5 А/канал, суммарный ток 4 А);
- Дополнительные интерфейсы — 2 порта USB 3.0 (для высокоскоростного подключения внешних устройств), 1 порт RS485 (для Modbus RTU и диагностики), 1 слот PCIe Mini (для расширяющих карт: Wi-Fi 6, 5G модемы).
-
Характеристики конструкции и эксплуатации:
- Тип монтажа — на шину DIN 35 мм (стандартный, занимает 5 модулей DIN);
- Размеры — 87.5 мм × 130 мм × 165 мм (компактный дизайн для размещения в плотных распределительных щитах);
- Материал корпуса — алюминиевый сплав с антикоррозийным покрытием (высокое теплоотводимое, устойчивость к механическим повреждениям и химическим веществам);
- Класс защиты корпуса — IP20 (для монтажа внутри закрытых щитах, защита от контактов пальцами и крупных частиц);
- Температурный диапазон работы — -30 °C до +65 °C (устойчив к экстремальным температурам: от холодных складов до жарких цехов);
- Максимальная относительная влажность — 95% (без конденсации, подходит для влажных производств: пищевая промышленность, бумажные заводы).
-
Характеристики программного обеспечения и надежности:
- Операционная система — Windows 10 IoT Enterprise LTSC 2021 (долгосрочная поддержка, стабильность для критических приложений);
- Среда программирования — TwinCAT 3 (поддерживает языки IEC 61131-3, C/C++, MATLAB/Simulink для сложных алгоритмов);
- Сертификации — CE, UL, CSA, ATEX (соответствие международным стандартам безопасности и электромагнитной совместимости);
- Средний наработанный ресурс до первого обслуживания (MTBF) — 750 000 часов (по данным производителя, подтверждает высокую надежность).
Преимущества и особенности
- Высокая производительность и реальное время: Процессор Intel Core i3-7100U и протокол EtherCAT у Beckhoff CX5130-0112 обеспечивают циклическое обновление данных до 100 мкс — критично для многоосевых систем (например, 8-осевых станков с ЧПУ), где требуется синхронизация движения инструмента и подачи деталей с погрешностью ≤0.001 мм. Контроллер одновременно обрабатывает 4000+ сигналов ввода-вывода без снижения производительности.
- Расширяемость и совместимость с экосистемой Beckhoff: Beckhoff CX5130-0112 легко расширяется за счёт подключения модулей Beckhoff EL/EP 系列 через EtherCAT — достаточно подключить модуль, и контроллер автоматически загружает драйверы. Это позволяет адаптировать систему к изменяющимся требованиям (например, добавление аналоговых датчиков давления или специализированных модулей для температуры). Совместимость с приводами Beckhoff AX5000 系列 и панелями Beckhoff CP2000 系列 сокращает время интеграции на 30–40%.
- Устойчивость к суровым условиям: Температурный диапазон -30 °C/+65 °C и алюминиевый корпус у Beckhoff CX5130-0112 позволяют эксплуатировать контроллер в экстремальных средах — например, в металлургических цехах (температура до +60 °C) или холодных складах для фармацевтических продуктов (-25 °C), где стандартные контроллеры выходят из строя. Защита от короткого замыкания и обратного полярности на входах/выходах предотвращает повреждение при ошибках монтажа.
- Интеграция с системами верхнего уровня: Поддержка протокола OPC UA у Beckhoff CX5130-0112 обеспечивает передачу данных в системы MES (управление производством) и ERP (управление предприятием) — операторы могут отслеживать производительность, количество брака и расход материалов в реальном времени, а также архивировать данные на SSD контроллера для последующего анализа.
- Простота диагностики и обслуживания: Встроенная диагностика TwinCAT 3 для Beckhoff CX5130-0112 позволяет быстро локализовать неисправности (обрыв кабеля, перегрузка выходов, ошибки коммуникации) — данные об ошибках отображаются на панели Beckhoff CP2000 系列 или передаются в мобильное приложение, сокращая время простоя до 10 минут. Детальные руководства по диагностике доступны по ссылке: [ссылка на продукт Beckhoff CX5130-0112].
Примеры применения в отраслях
Контроллер Beckhoff CX5130-0112 широко используется в отраслях с требованиями к высокой производительности и устойчивости:
- Машиностроение (8-осевой станок с ЧПУ для обработки авиационных деталей): На станке Beckhoff CX5130-0112 управляет 8 приводами Beckhoff AX5000 系列 (движение инструмента и подача детали) и обрабатывает сигналы от 32 датчиков точности (через модули Beckhoff EL1809). Протокол EtherCAT обеспечивает циклическое обновление за 120 мкс, что гарантирует обработку деталей с погрешностью ≤0.0005 мм. Данные о процессе передаются через OPC UA в систему MES для анализа производительности и качества. Конкретные кейсы можно найти по ссылке: [ссылка на продукт Beckhoff CX5130-0112].
- Фармацевтика (линия производства инъекционных лекарств): В заводе Beckhoff CX5130-0112 управляет 6 станциями стерилизации, 10 клапанами подачи сырья и обрабатывает сигналы от 24 датчиков температуры, давления и уровня (через модули Beckhoff EL3202). Контроллер поддерживает строгий температурный режим (121 °C для стерилизации) и влажность 90%, а все данные о производстве архивируются на SSD 64 ГБ в соответствии с требованиями регулирующих органов (FDA, EMA).
- Автомобильная промышленность (линия сборки электродвигателей): На линии Beckhoff CX5130-0112 управляет 5 роботов монтажа, 12 конвейерами и 40 датчиками контроля положения (через модули Beckhoff EP3314). Контроллер синхронизирует работу роботов и конвейеров, обеспечивая производительность 80 электродвигателей в час. В случае ошибки (например, неисправность датчика) автоматическая диагностика быстро идентифицирует проблему, предотвращая остановку всей линии.
- Энергетика (система мониторинга风力 турбин): В ветряном парке Beckhoff CX5130-0112 считывает данные от 16 датчиков (скорость ветра, положение лопаток, температура генератора) через модули Beckhoff EL3102 и передает их через Ethernet/IP в центральную систему управления. Устойчивость к низким температурам (-30 °C) и влажности 95% гарантирует работу контроллера в северных регионах, а MTBF 750 000 часов снижает затраты на обслуживание.
Сравнение с конкурентами
Для наглядности сравним Beckhoff CX5130-0112 с аналогичными высокопроизводительными контроллерами от конкурентных брендов (Siemens SIMATIC S7-1500 CPU 1518F-4 PN/DP, Allen-Bradley ControlLogix 5580):
| Параметр | Beckhoff CX5130-0112 | Siemens SIMATIC S7-1500 CPU 1518F-4 PN/DP | Allen-Bradley ControlLogix 5580 |
|---|---|---|---|
| Процессор | Intel Core i3-7100U (2 ядра, 2.4 ГГц) | Intel Celeron (4 ядра, 1.1 ГГц) | Intel Core i7 (4 ядра, 2.2 ГГц) |
| Цикл обновления (минимум) | 100 мкс (EtherCAT) | 1 мс (PROFINET IRT) | 500 мкс (Ethernet/IP) |
| Встроенные ВВ/ВЫ | 12В/8В (24 В DC) | 14В/10В (24 В DC) | 8В/6В (24 В DC) |
| Температурный диапазон | -30 °C/+65 °C | -10 °C/+55 °C | 0 °C/+60 °C |
| MTBF (часы) | 750 000 | 600 000 | 650 000 |
Как видно из таблицы, Beckhoff CX5130-0112 превосходит конкурентов по циклическому обновлению (100 мкс vs 500 мкс–1 мс), что критично для систем в реальном времени. Также контроллер имеет более широкий температурный диапазон (-30 °C/+65 °C vs -10 °C/+55 °C и 0 °C/+60 °C), что делает его подходящим для суровых условий. По MTBF Beckhoff CX5130-0112 опережает оба конкурента (750 000 часов), подтверждая большую надежность. Несмотря на меньше встроенных входов-выходов, чем Siemens S7-1500, модульная архитектура Beckhoff CX5130-0112 позволяет легко расширить количество каналов через модули EL/EP 系列. Для проектов с требованиями к высокой производительности и совместимости с экосистемой Beckhoff контроллер является предпочтительным выбором. Дополнительное сравнение по ссылке: [ссылка на продукт Beckhoff CX5130-0112].
Советы по выбору и предостережения
-
Советы по выбору:
- Для сложных систем в реальном времени (многоосевые станки, линии с роботами) выбирайте Beckhoff CX5130-0112 — его цикл обновления 100 мкс и мощный процессор гарантируют точную синхронизацию устройств, в то время как конкуренты не обеспечивают такого скорости.
- Если проект требует эксплуатации в суровых условиях (низкие/высокие температуры, влажность), Beckhoff CX5130-0112 с температурным диапазоном -30 °C/+65 °C является оптимальным выбором — он выдерживает условия, в которых стандартные контроллеры выходят из строя.
- Для проектов с интеграцией в системы MES/ERP Beckhoff CX5130-0112 с поддержкой OPC UA избавляет от необходимости использования дополнительных шлюзов — данные автоматически передаются в центральные системы, упрощая анализ производительности. Детали по выбору доступны по ссылке: [ссылка на продукт Beckhoff CX5130-0112].
-
Предостережения:
- Не превышайте максимальный ток на встроенные выходы: Работа Beckhoff CX5130-0112 с током >0.5 А/канал или >4 А суммарно приведет к перегреву транзисторов — для нагрузок выше 0.5 А используйте внешние реле или модули Beckhoff EL2008.
- Соблюдайте правила теплоотвода: Алюминиевый корпус Beckhoff CX5130-0112 требует свободного пространства вокруг
