Описание

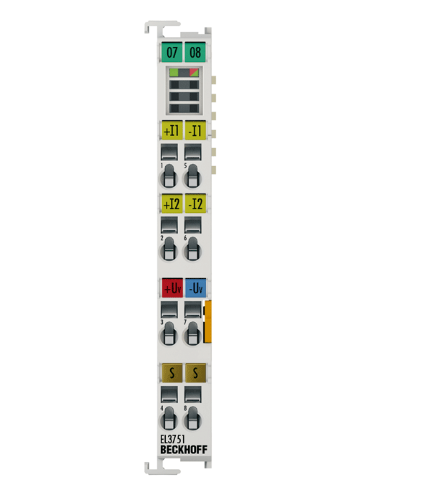

BECKHOFF EL3751 (ссылка на продукт: [вставьте ссылку]) — это специализированный модуль аналоговых входов от компании Beckhoff, разработанный для системы EtherCAT, предназначенный для точного измерения сигналов с весовых датчиков и тензодатчиков. BECKHOFF EL3751 сочетает в себе высокую чувствительность к малым сигналам и стабильность работы, что делает его незаменимым в логистике, пищевой промышленности и металлургии, где контроль веса и усилий критичен для качества и безопасности процессов.
Описание продукта
BECKHOFF EL3751 представляет собой модуль с 2 каналами, специально адаптированными для обработки сигналов весовых датчиков и тензодатчиков (сигналы в диапазоне ±10 mV, ±20 mV, ±50 mV). Благодаря продвинутой электронике с низким уровнем шума BECKHOFF EL3751 обеспечивает высокую точность измерений даже для слабых сигналов, что критично для весов с высоким разрешением (например, лабораторных или промышленных весов с точностью до граммов). BECKHOFF EL3751 легко интегрируется в сеть EtherCAT, поддерживает горячее замену и оснащен световыми индикаторами состояния каналов, что упрощает диагностику и обслуживание без остановки производства. Модуль также оснащен защитой от электромагнитных помех и перегрузок, гарантируя стабильность в условиях интенсивной эксплуатации.
Параметры продукта
- Тип модуля: специализированный аналоговый модуль входов для весовых датчиков и тензодатчиков, совместимый с EtherCAT
- Количество каналов: 2 независимых входов
- Поддерживаемые сигналы: малые напряжные сигналы ±10 mV, ±20 mV, ±50 mV (типичные для тензодатчиков)
- Разрешение: 24 бит (погрешность ±0.01% от диапазона измерений)
- Время преобразования: ≤20 мс на канал (настраиваемое)
- Изоляция: электрическая изоляция каналов от шасси (500 В АС)
- Протокол связи: EtherCAT (CoE — CANopen over EtherCAT)
- Питание: 24 В ПЭ (ток потребления 150 мА)
- Температурный диапазон эксплуатации: -25…60 °C
- Класс защиты: IP20 (внутреннее монтирование в шкаф)
- Габариты: 100 × 35 × 120 мм (длина × ширина × высота)
- Совместимость: контроллеры Beckhoff CX, CP, CX5, весовые датчики, тензодатчики, платформенные весы, зеркальные тензометры
Преимущества и особенности
- Высокая чувствительность: возможность обработки малых сигналов (до ±10 mV) и 24-битное разрешение делают BECKHOFF EL3751 идеальным для точных весовых измерений, например, в пищевой промышленности при дозировке ингредиентов.
- Низкий уровень шума: специальная фильтрация электроники защищает модуль от промышленных помех, что важно для стабильных показаний вблизи двигателей, конвейеров и других источников электромагнитных полей.
- Интеграция с EtherCAT: синхронизация с другими модулями системы с точностью до микросекунд позволяет использовать BECKHOFF EL3751 в высокоскоростных линиях сортировки и упаковки, где вес товаров измеряется в режиме реального времени.
- Легкость калибровки: программная калибровка через TwinCAT упрощает адаптацию модуля под конкретные весовые датчики, без необходимости в дополнительном оборудовании.
- Надежность: широкий температурный диапазон и защита от перегрузок гарантируют долговечность в суровых условиях — от холодных складов до жарких производственных помещений.
Примеры применения в отраслях
- Логистика: контроль веса товаров на конвейерных линиях с использованием платформенных весов, где BECKHOFF EL3751 обрабатывает сигналы тензодатчиков и передает данные в контроллер для сортировки по весу.
- Пищевая промышленность: дозировка сыра в смесительных машинах через весовые датчики, где высокая точность модуля гарантирует соответствие рецептур и минимизирует потери продукта.
- Металлургия: измерение усилий на прокатных роликах с тензодатчиками, где BECKHOFF EL3751 контролирует нагрузку для предотвращения деформации металла.
- Лабораторные исследования: точные весовые измерения в химических и фармацевтических лабораториях, где стабильность сигнала модуля критична для достоверности экспериментов.
Сравнение с конкурентами
По сравнению с модулями для весовых датчиков от Siemens (ET 200SP AI Weight) и Mettler Toledo (IND780 Module), BECKHOFF EL3751 выделяется лучшей интеграцией в сеть EtherCAT и более низким уровнем шума (что улучшает точность для малых сигналов). Он также предлагает более компактный дизайн и возможность горячей замены, что делает его предпочтительным для систем с ограниченным пространством и минимальными простоями.
Рекомендации по выбору
BECKHOFF EL3751 рекомендуется для проектов на базе EtherCAT, где требуется точное измерение веса или усилий с использованием тензодатчиков (логистика, пищевая промышленность, металлургия). Оптимально он подходит для систем с до 2 весовых датчиков. Если требуется больше каналов, можно использовать несколько модулей или рассмотреть расширенные модели серии EL3750 с 4 входами.
Меры предосторожности
- Монтаж BECKHOFF EL3751 выполнять на жестких рейках, исключая вибрации, так как шумы от вибраций могут искажать слабые сигналы тензодатчиков.
- Кабели для соединения с весовыми датчиками должны быть экранированные и короткие (до 5 м), чтобы минимизировать потерю сигнала и электромагнитные помехи.
- Перед эксплуатацией провести калибровку модуля с использованием эталонных весов, обязательно в условиях, аналогичных рабочим (с учетом температуры и влажности).
- Избегать размещения модуля вблизи источников сильных электромагнитных полей (трансформаторов, двигателей), так как это может снизить точность измерений.
- Регулярно проверять состояние индикаторов и соединений, особенно после длительной эксплуатации, чтобы своевременно выявить контактные неисправности.
